イメージインテンシファイアアダプター

UVi

光増幅光学装置UViは最新のデジタル技術により小型化されたイメージインテンシファイアアダプターです。通常のハイスピードカメラ(高速度カメラ)に取り付けることで近赤外域~紫外域での高速現象の可視化が可能です。最短10nsのシャッター機能や多重露光機能により燃焼、流体などの現象を捉えることができます。

  • 多機能制御

    外部トリガーに対して同期し、設定した遅延時間/露光時間で動作可能で、多重露光機能、外部機器への任意のタイミング信号出力も備えています。あらゆるハイスピードカメラやシャッターカメラとの同期利用が可能であると共に、レーザー等の外部機器等とのシステム同期も簡便に行えます。

  • 高速ゲート動作/低残像

    最短10nsの超高速ゲート動作が可能なため、高速現象を画流れなく可視化可能です。また、低残像の蛍光面を採用し、100,000コマ/秒の高速度撮影時にも残像の影響なく利用可能です。

  • 幅広い波長領域

    微弱光環境下の高速現象や、人間の視覚では見ることのできない光の波長領域(紫外光〜近赤外光)を撮影可能にします。燃焼計測、放電/プラズマ計測、蛍光発光計測等、幅広い用途で有効利用可能です。

  • 小型・軽量

    最新の技術により小型・軽量な筐体内に光増幅部と制御部を一体化しました。コントローラー等が不要なため、さまざまなカメラとの接続が非常に簡便に行えます。

  • 自動保護機能

    保護機能を内蔵し、誤って過大な光が入射した場合でも光増幅部を自動的に保護します。

  •
  • 技術PR

    イメージインテンシファイア(I.I.またはImage Intensifier )とは、光を増幅する装置です。感光性の電子放出器と蛍光板を併せ持つ電子管で、入射した光を増幅して放出することで光を増幅する機能を有しています。

  • 光電面 S25タイプ S20タイプ
    波長感度 200-850nm 200-600nm
    入力窓 クォーツ
    出力窓 ファイバ光学系
    蛍光面 独自グリーン色
    減衰時間標準 10µs
    ルミナスゲイン 400,000 150,000
    出力直径 18mm
    ゲート時間 30ns~1ms(10nsステップ) 10ns~1ms(10nsステップ)
    解像度 27lp/mm
    レンズマウント Fマウント
    遅延時間 50ns~10ms(10nsステップ) 30ns~10ms(10nsステップ)
    使用可能撮影速度 最大10万コマ/秒(100KHz)
    多重露光 最大115回
    多重露光間隔 最大20MHz

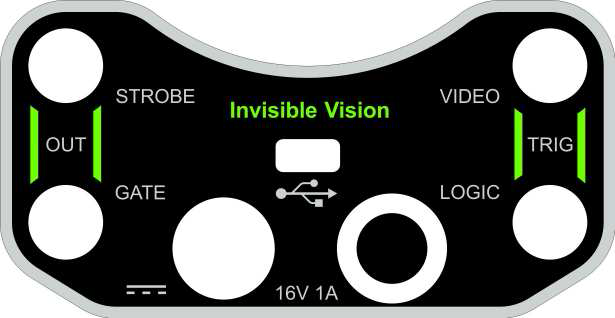

    トリガー信号 TTL(立上り/立下り)、接点信号(Make/Brake)、ビデオ信号(フレーム/フィールド)
    出力信号 シャッターモニター(TTL)、ストロボ出力(TTL)
    インターフェース USB
    保護機能 過大入力光自動保護
    外形寸法
    突起部、オプションを除く
    約(W)105×(H)85×(D)180mm
    質量
    オプションを除く
    約1.5kg

  • 波長感度特性

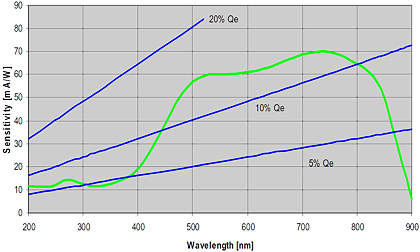

    光電面S25タイプ
    UVi

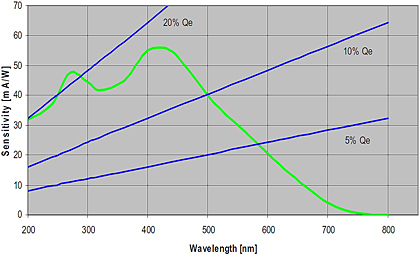

  • 光電面S20タイプ
    UVi
  •
  • 構成図
    光増幅光学装置 UViをカメラに接続する際は、レンズとカメラの間に挟むように装着します。

  • 構成

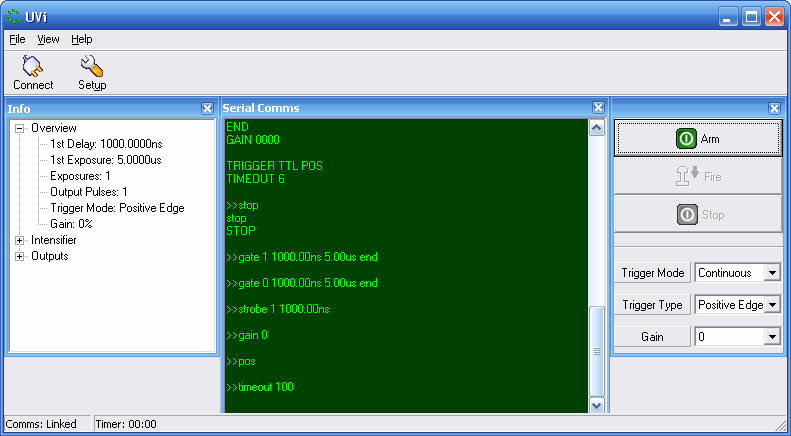

    UVi本体/USBケーブル/AC-DC電源アダプタ /制御ソフトウェア/取扱説明書

  •
