HIGH SPEED SHUTTER CAMERA販売終了製品

pco.1600/pco.2000/pco.4000

pco.1600/pco.2000/pco.4000 2021年5月 販売終了

高解像度一体型カラーモノクロ

pco.1600/pco.2000/pco.4000は、高解像度撮影や広ダイナミックレンジが要求される計測に対応した電子冷却CCDシャッターカメラです。撮影用途に応じて、記録画素数の異なるカラーカメラ、白黒カメラを選択できます。カメラの制御は全てソフトウェアから行うことができます。

  • 1,000万画素の高解像度

    pco.1600/pco.2000/pco.4000
    カメラタイプにより190万(*1)〜1,000万(*2)画素が選択できます。高解像度撮影を行うことで、非常に高い空間分解能が得られます。
    *1:1,600×1,200pixel（pco.1600）
    *2:4,008×2,672pixe（pco.4000）

  • 電子冷却による低ノイズ/広ダイナミックレンジ

    pco.1600/pco.2000/pco.4000

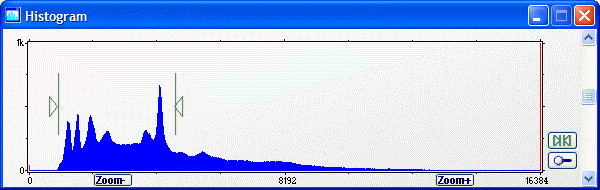

    電子冷却CCDを採用し、センサー温度を-45℃以下にキープすることで、低ノイズを実現しました。取得データは14bit（16,384諧調）で記録されるため、非常に高いダイナミックレンジでの計測に対応可能です。

  • ダブルシャッター機能によるPIV計測も可能

    pco.1600/pco.2000/pco.4000
    最短120nsインターバル（pco.1600）で駆動するダブルシャッター機能を搭載しています。ダブルパルスレーザーなどと組み合わせることで、高精細、高時間分解能なPIV計測にも対応可能です。

  • 技術PR

    pco社のシャッターカメラシリーズは、多様な映像計測用途に応じて、イメージインテンシファイア内蔵型高感度タイプ、高解像度タイプ、高速度撮影が可能なタイプ、小型コンパクトカメラヘッドタイプなど、様々な特徴、機能を有した多数のラインナップをそろえています。全てのカメラが、外部トリガーによる撮影タイミング/露光時間制御が行えるため、どのような現象とも容易に同期した計測が可能です。全てのカメラは専用制御ソフトウェア（Camware）でパソコン制御可能であると共に、SDK、LabVIEWプラグイン等も供給可能なため、ユーザーサイドの独自システムでのカメラ制御も容易に行うことができます。
    • 　　　　　　　　
  • pco 1600 pco 2000 pco 4000
    記録画素数 （H）1,600×（V）1,200 pixel （H）2,048×（V）2,048 pixel （H）4,008×（V）2,672 pixel
    画素サイズ 7.4×7.4µm 7.4×7.4µm 9.0×9.0µm
    センサーサイズ 11.8×8.9mm 15.2×15.2mm 36.0×24.0mm
    量子効率
    ピーク波長時     		55% 55% 55%
    ダイナミックレンジ 14bit 14bit 14bit
    撮影速度
    フルフレーム時     		30fps 14.7fps 5fps
    波長感度 320-1000nm 320-1000nm 320-1000nm
    露光時間 500ns-49days 500ns-49days 5µs-49days
    ビニング画素数（水平） 1 / 2 1 / 2 1 / 2
    ビニング画素数（垂直） 1 / 2 / 4 / 8 1 / 2 / 4 / 8 1 / 2 / 4 / 8
    内蔵メモリー 最大4GB 最大4GB 最大4GB
    レンズマウント Fマウント / Cマウント Fマウント / Cマウント Fマウント
    ダブルシャッター 120ns間隔 180ns間隔 250ns間隔
    インターフェース 下記から発注時選択　GigE/USB2.0、IEEE1394a、USB3.0、CameraLink

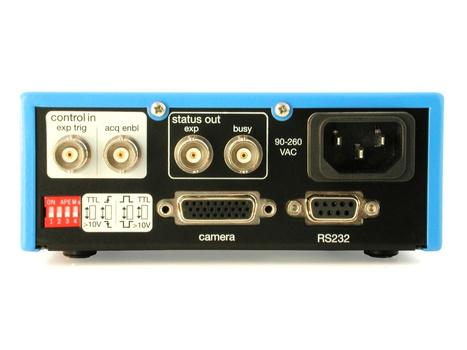

    入力信号 acqire enable、exposure trigger
    出力信号 exposure、busy
    制御ソフト CamWare
    外形寸法
    突起部、オプションを除く     		約（W）135×（H）51×（D）195mm
    質量
    オプション除く     		約1.8kg 約1.8kg 約1.9kg
    •
