ARRI コンパクトマットボックス MB-20 2018年2月販売終了: 主に5.65"×5.65"の角形と138mmや4-1/2"の丸型フィルター1枚を使用可能な、15、19mmロッド対応マットボックスです。

マットボックスは、ハレーションやフレアーなどコントラストを落とす原因となる余計な光をレンズに入射させないことと、フィルターワークを行う目的で使われます。アリ社のマットボックスMB-20は、最大5.65"×5.65"サイズのフィルターを挿入可能なマットボックスで、15mmと19mmロッドに対応し、シネレンズからスチールレンズまで幅広く対応します。

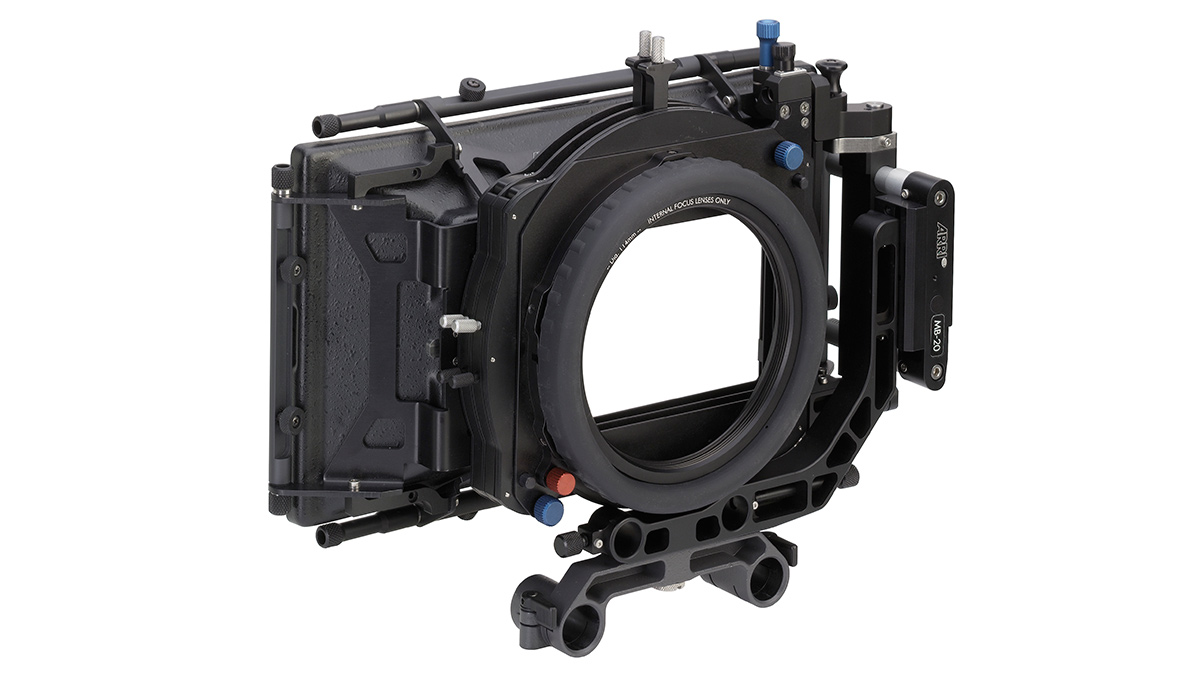

コンパクトマットボックス MB-20

マットボックス MB-20は、4"×4"、4"×5.65"、5”×5”、5"×6”、5.65"×5.65"の角型フィルターを最大3枚と、138mmまたは4-1/2"の丸型フィルター1枚を挿入することができます。角型のフィルタースロットは2つを個別に回転可能で、対応リング（リテナ）を使い前玉外径136mmまでのレンズに対応します。

コンパクトマットボックス MB-20は、システムⅠとシステムⅡ、16×9WAの3つのタイプがあります。システムⅠはフードを簡単に脱着できマクロ撮影時にも適している最もポピュラーなタイプです。システムⅡはフード部分にケージカバーがあるヘビーデューティなタイプです。16×9WAはワイド単焦点レンズ3.9mm（2/3”センサーカメラ時）まで対応するタイプです。それぞれフラッグと、フィルターフレーム、レンズ用のリングはオプションです。
代表的なコンパクトマットボックス MB-20のセット

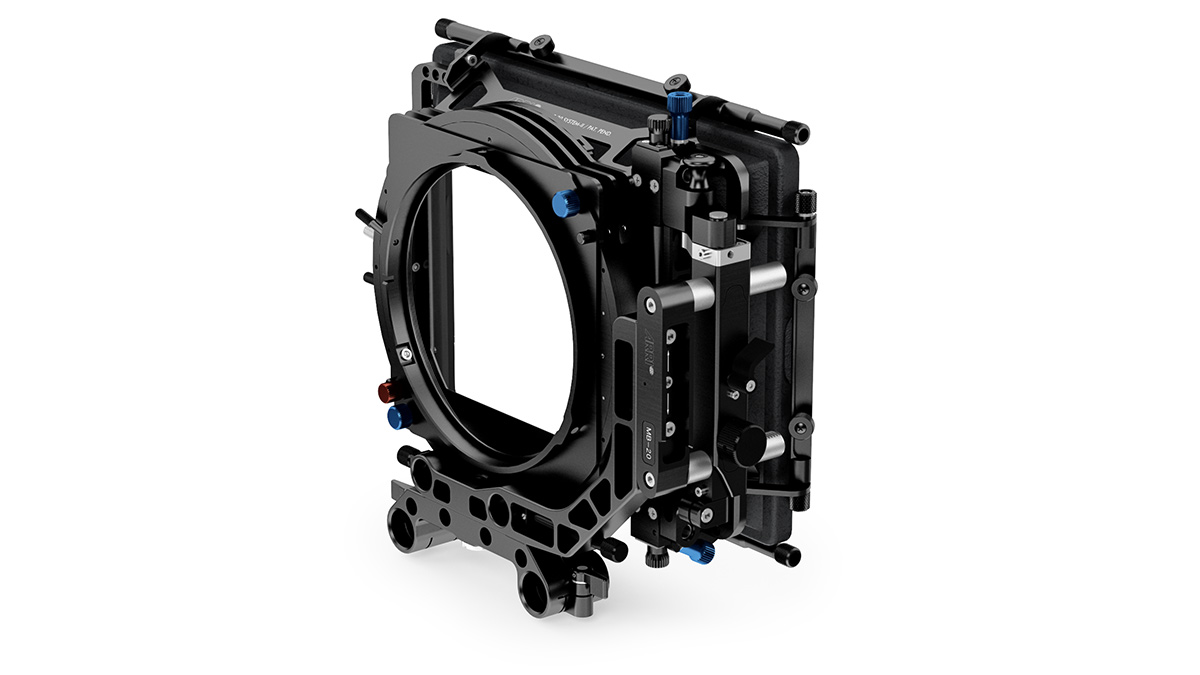

K0.60044.0　MB-20Ⅱ19mmロッドセット（2ステージ）

1x　K2.47738.0　MB-20 システムⅡ サンシェード付ベーシックモジュール
1x　K2.65026.0　MB-20Ⅰ/Ⅱ 2ステージフィルターアッセンブリ *R2リング対応
1x　K2.65028.0　MB-20Ⅰ/Ⅱ バック138mmベローズアダプター
1x　K2.65032.0　MB-20Ⅰ/Ⅱ スイングアウェイモジュール
1x　K2.65025.0　MB-20/-29 ライトウエイトサポート用コンソール
1x　K2.66039.0　19mmサポートロッド用アダプター

MB-20用モジュール

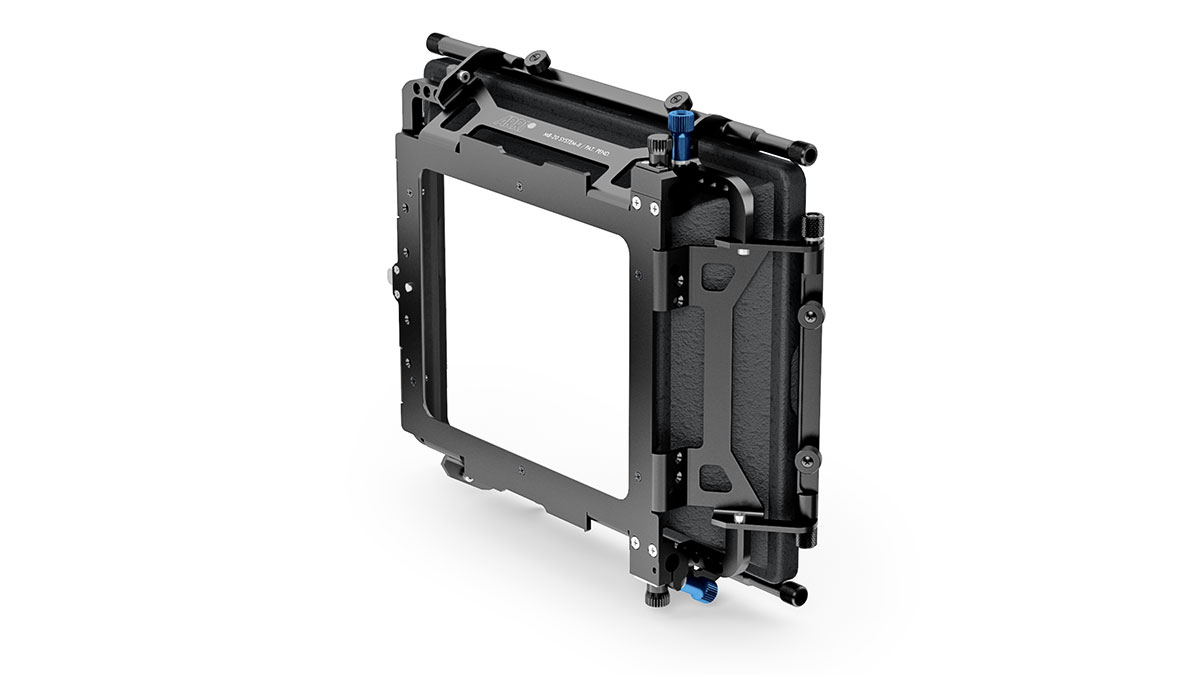

K2.47738.0　MB-20 システムⅡ サンシェード付ベーシックモジュール

MB-20ベースユニットとケージ付フードのセットです。

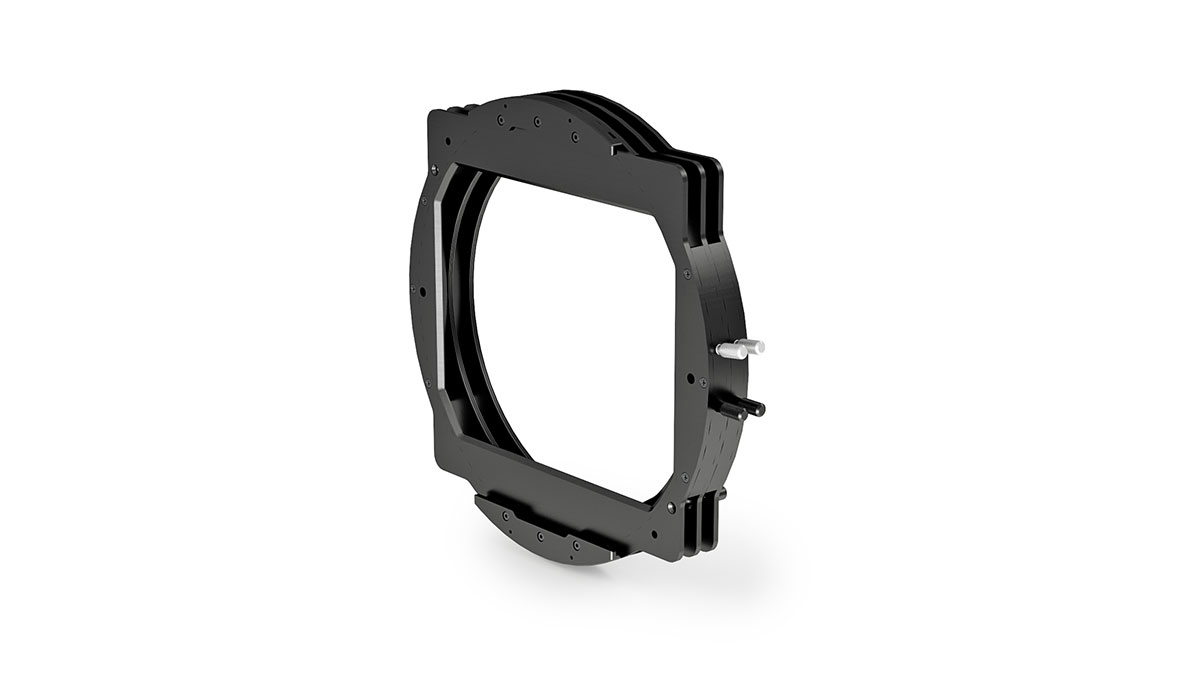

K2.65026.0　MB-20Ⅰ/Ⅱ 2ステージフィルターアッセンブリ

5.65"×5.65”や5"×6”のフィルターフレームを2枚装着でき、各々が個別に回転できます。

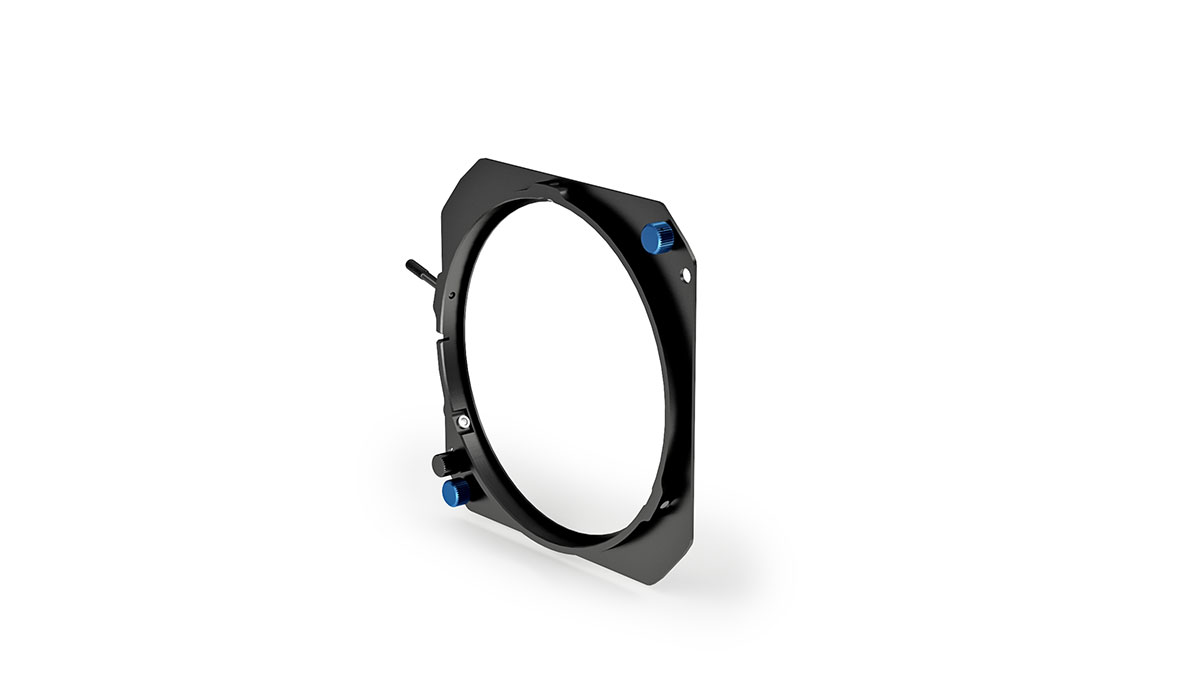

K2.65028.0　MB-20Ⅰ/Ⅱ バック138mmベローズアダプター

MB-20用フィルターアッセンブリーに装着することで、R2 フィルターリングやR2 リダクションリングに対応します。

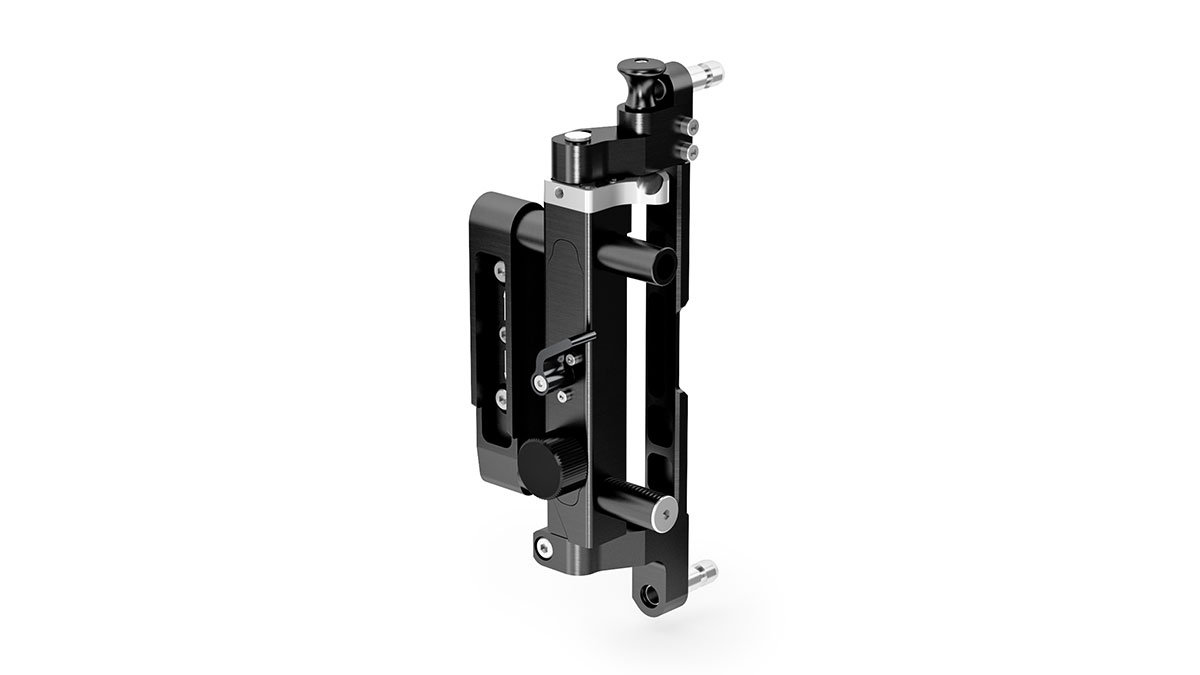

K2.65032.0　MB-20Ⅰ/Ⅱ スイングアウェイモジュール

ロッドに固定したマットボックスを横方向にスイングして開くことができる機構です。

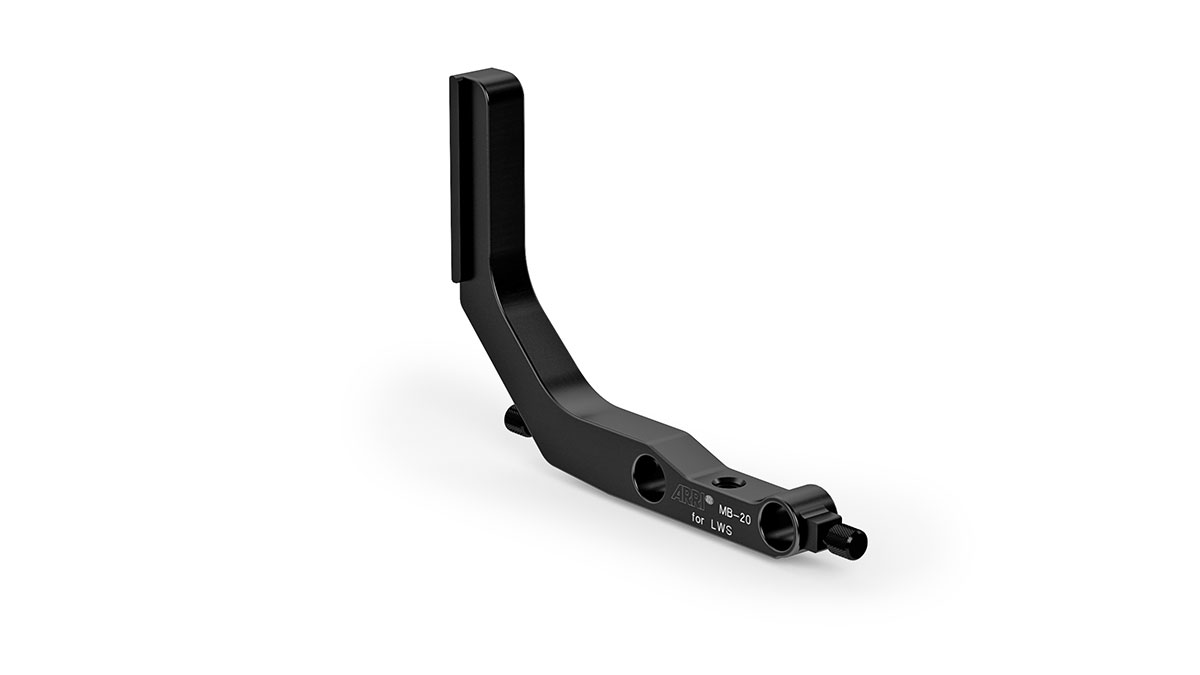

K2.65025.0　MB-20/-29 ライトウエイトサポート用コンソール

MB-20用スイングアウェイモジュールを15mmロッドに固定するためのロッドコンソールです。

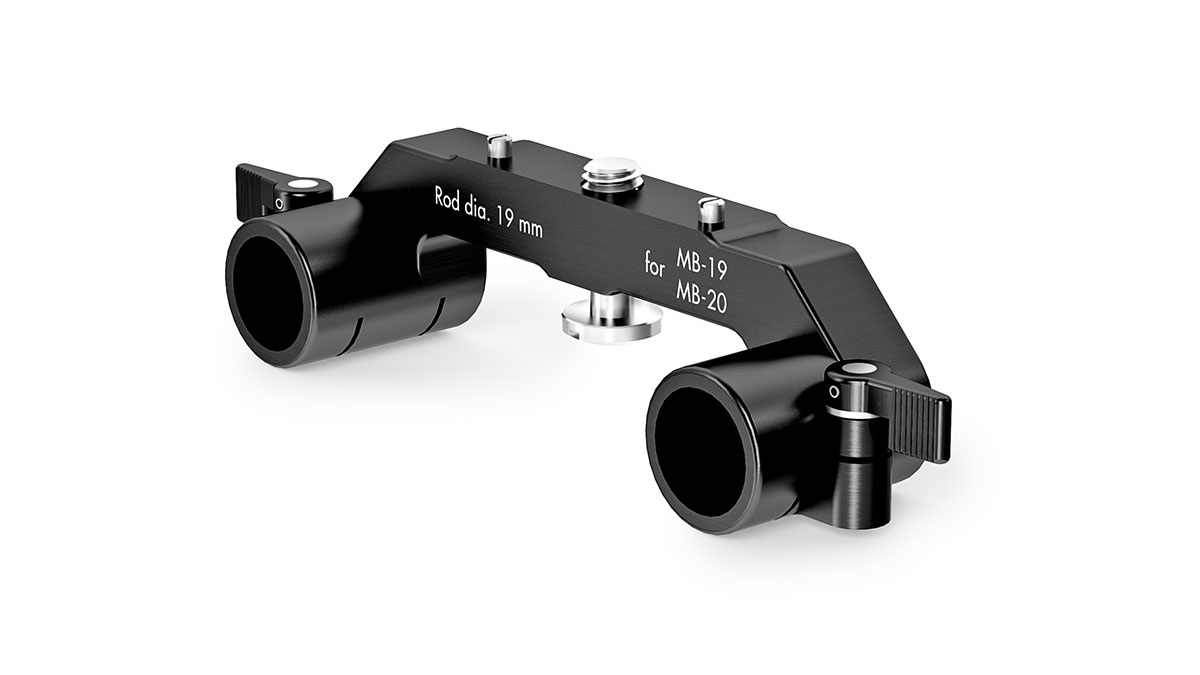

K2.66039.0　19mmサポートロッド用アダプター

MB-20用ライトウェイトサポート用コンソールに装着することで、19mmロッドに対応します。

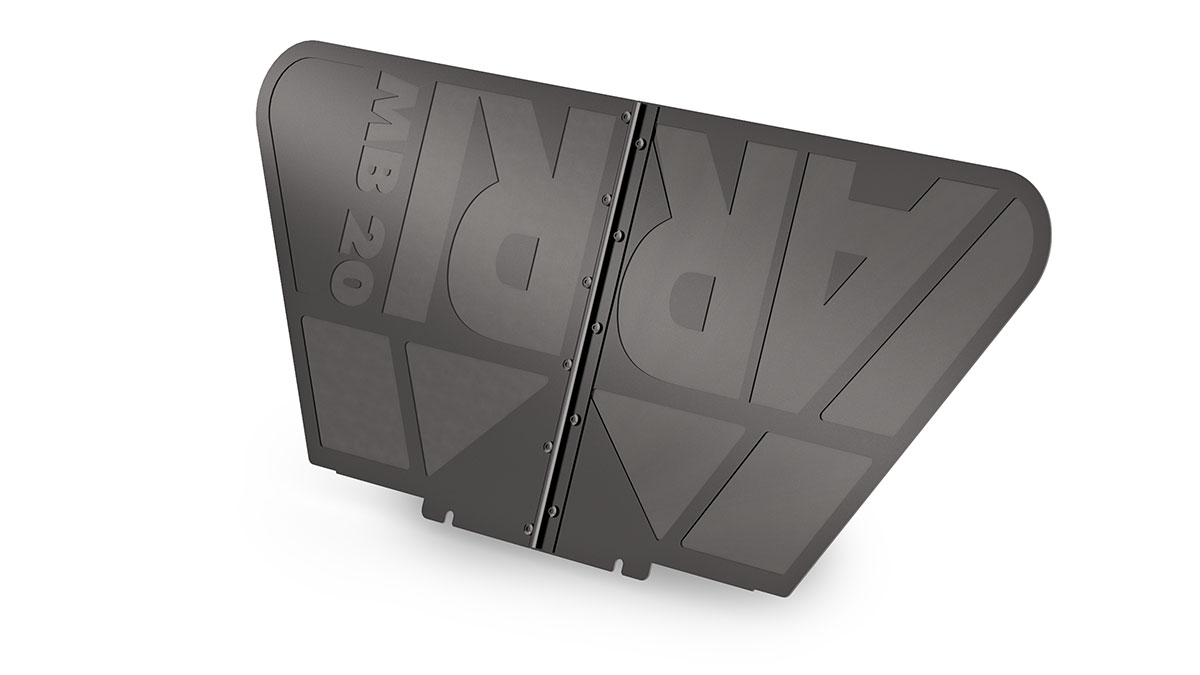

K2.47740.0　MB-20/-29 システムⅡ トップフラッグ

中央で折りたためるトップフラッグです。
MB-20システムⅠでは使用できません。

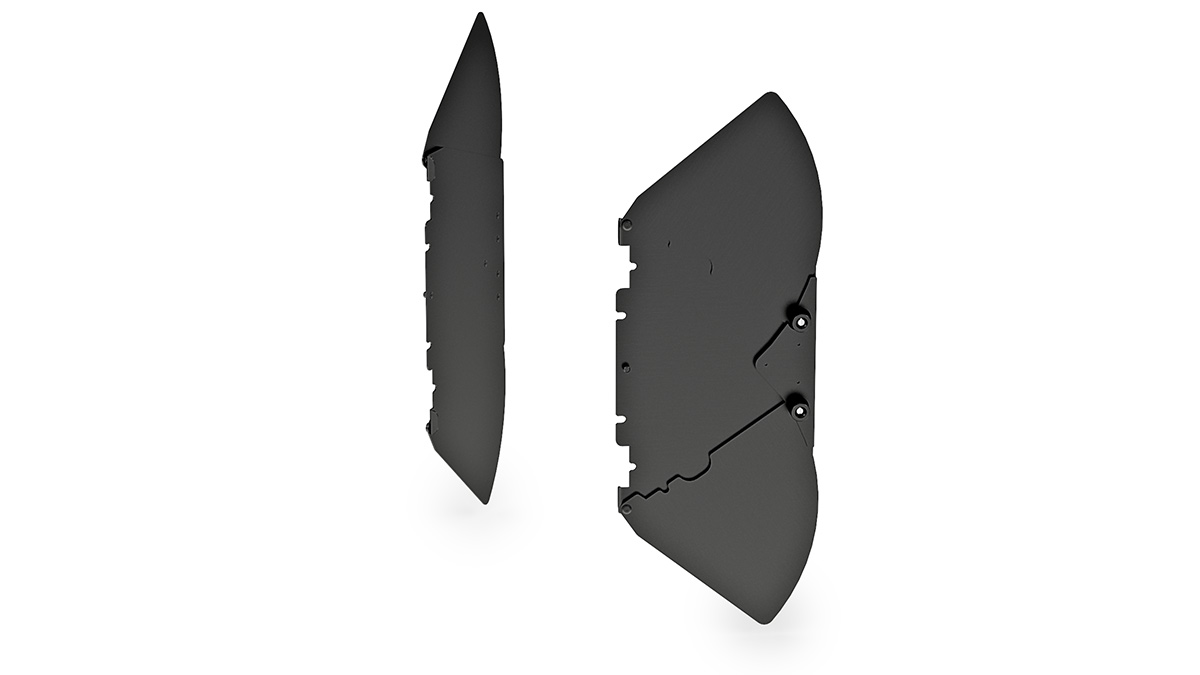

K0.60029.0　MB-20/-29 システムⅡ サイドフラッグ

上下に伸展するサイドフラッグです。
MB-20システムⅠでは使用できません。
F5フィルターフレーム

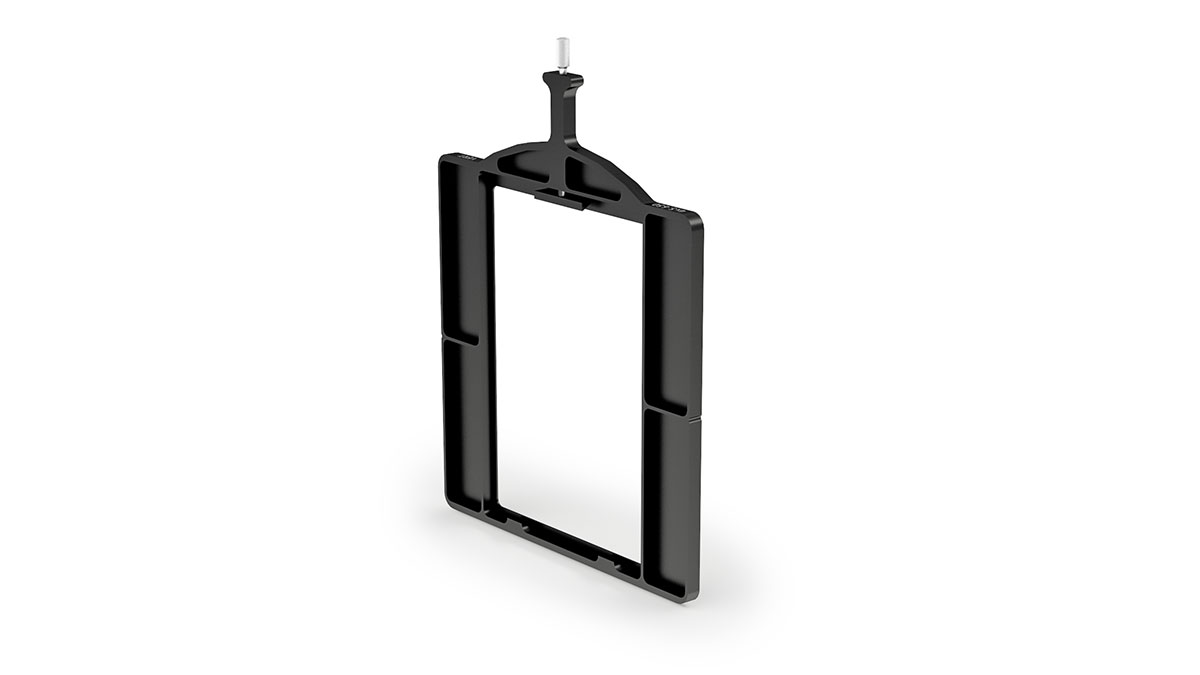

K2.65049.0　4"×5.65"フィルターフレーム（バーティカル）

4"×5.65"フィルターを縦向きに挿入できるフィルターフレームです。
K2.65048.0　4"×5.65"フィルターフレーム（ホリゾンタル）

4"×5.65"フィルターを横向きに挿入できるフィルターフレームです。

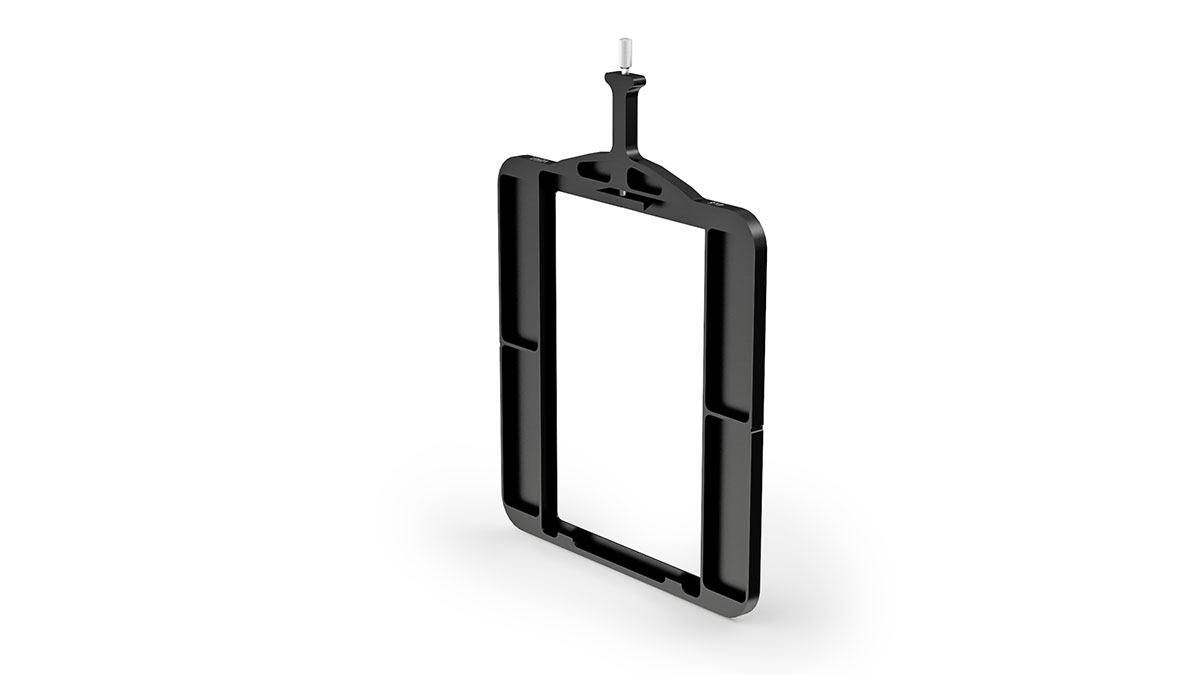

K2.66023.0　4"×6"フィルターフレーム（バーティカル）

4"×6"フィルターを縦向きに挿入できるフィルターフレームです。

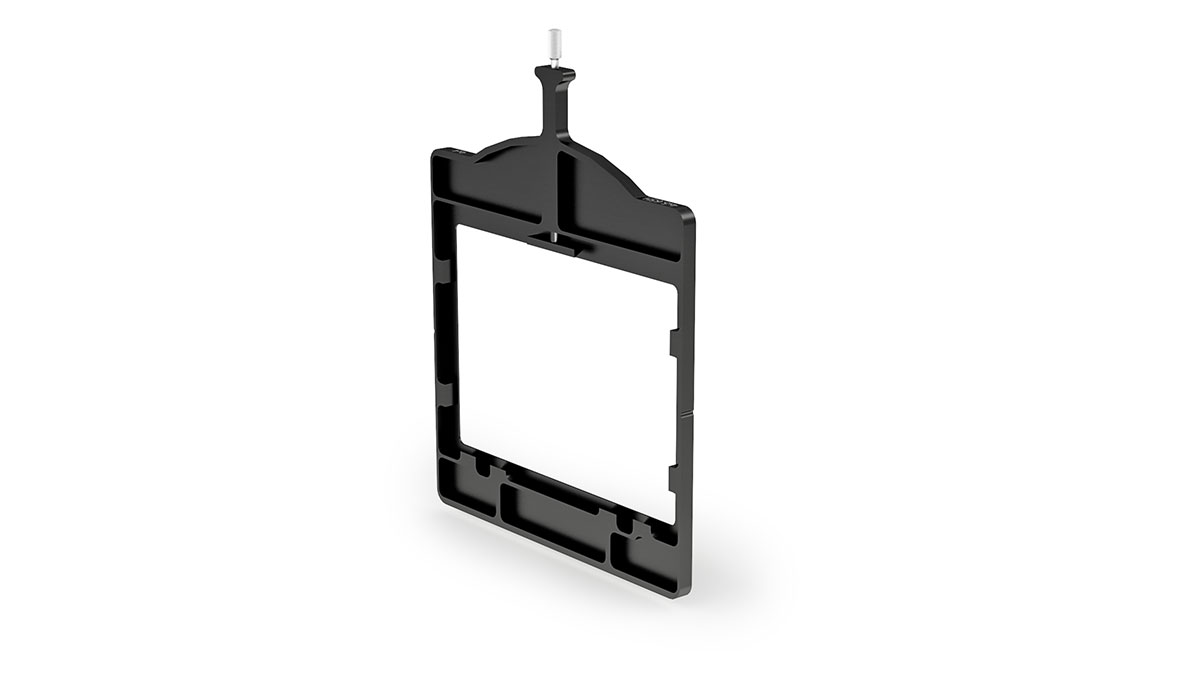

K2.65095.0　4"×5.65"ホリゾンタル/ 4"×4"フィルターフレームコンボ

4"×5.65"フィルターを横向きに、または4"×4"フィルターを中心に挿入できるフィルターフレームです。

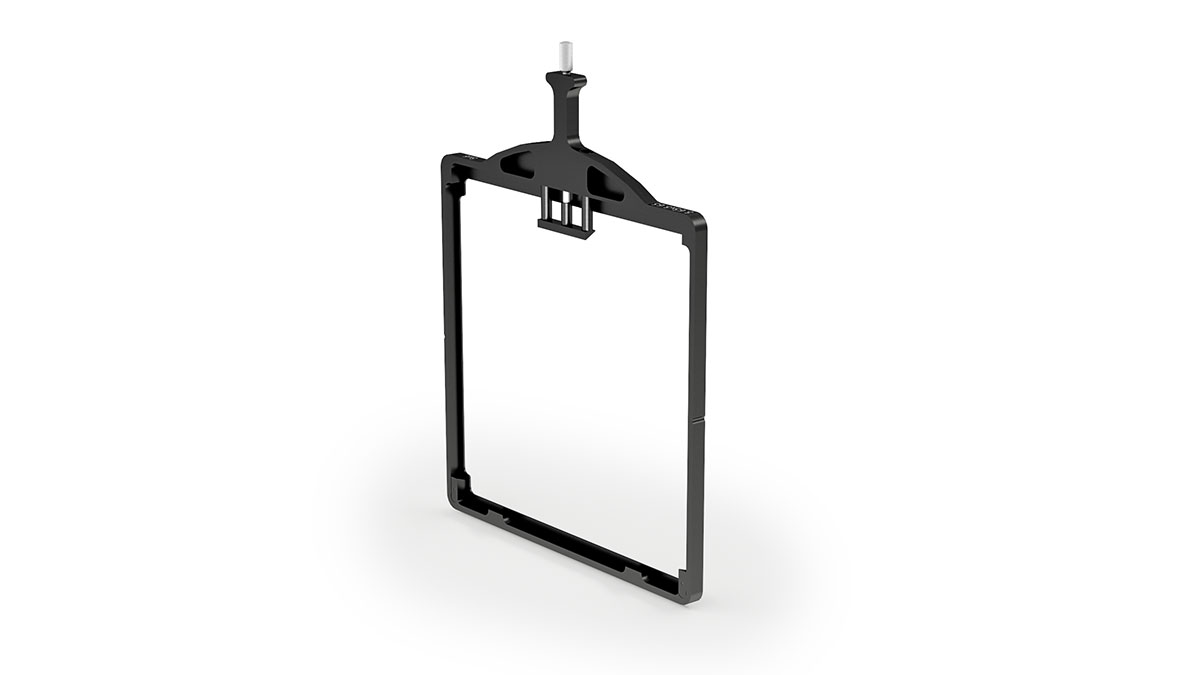

K2.65022.0　5.65"×5.65"/5"×6"フィルターフレームコンボ

5.65"×5.65"フィルターまたは5.6"フィルターを縦/横向きに挿入できるフィルターフレームです。

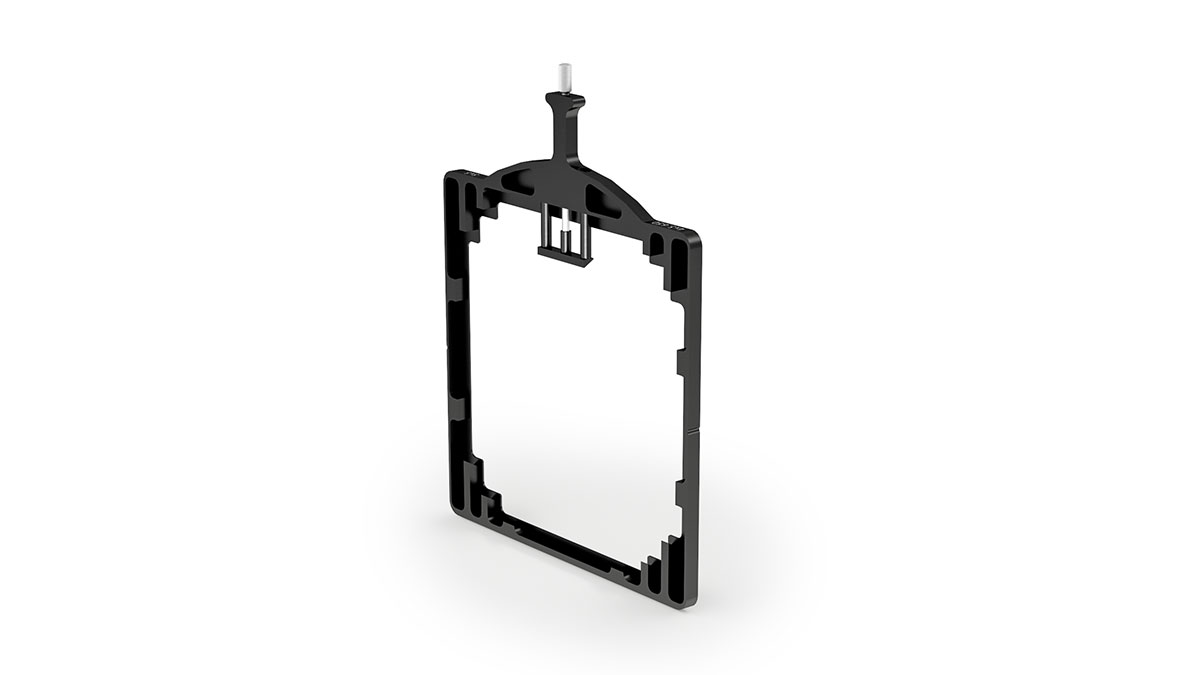

K2.65023.0　4"×5.65"/ 5"×5"フィルターフレームコンボ

4"×5.65"フィルターを縦/横向きに、または、5"×5"フィルターを挿入できるフィルターフレームです。

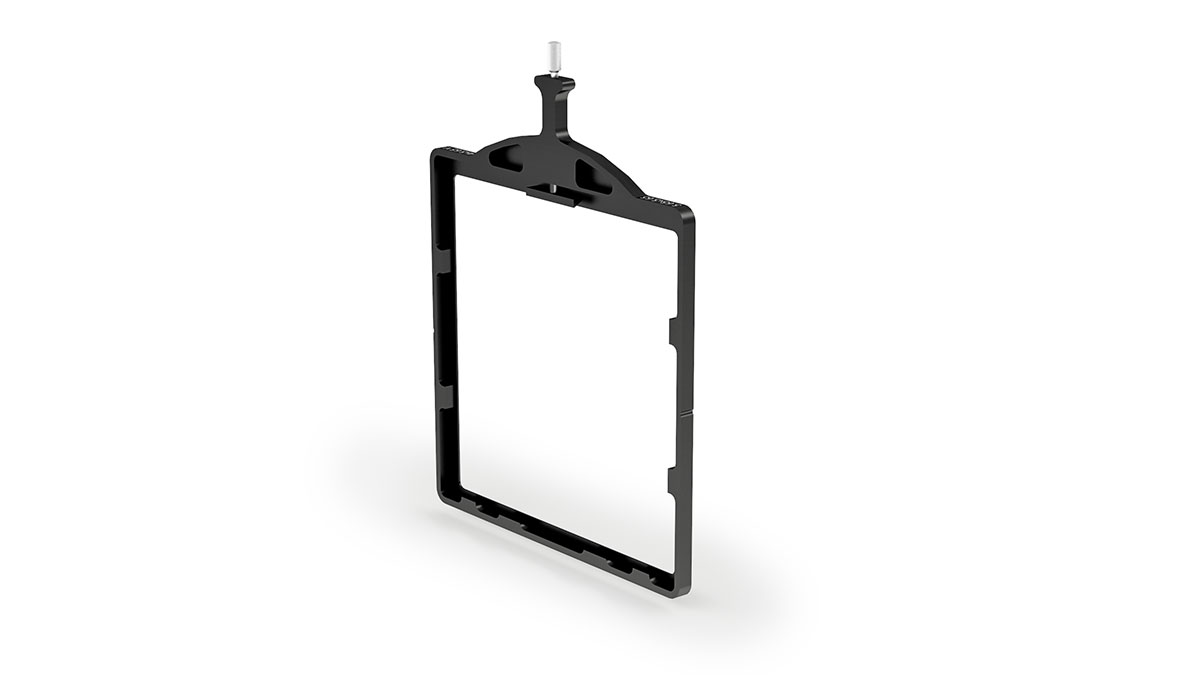

K2.65148.0　5.65"×5.65"/4"×5.65"Vフィルターフレームコンボ

5.65"×5.65"フィルターまたは、4"×5.65"フィルターを縦向きに挿入できるフィルターフレームです。
K2.66005.0　4"×5.65"フィルターフレーム MB-20 16×9WA専用

4"×5.65"フィルターを横向きに挿入できるフィルターフレームです。
MB-20 16×9WAでのみ使用できます。
R2　ラージダイアメータワイドアングル Φ143mm（ラウンドフィルター使用不可）

前玉外径の大きなレンズや広角レンズ用です。ラウンド（丸型）フィルターは使用できません。
K2.66268.0　リフレックスブレベンションリング 136mm

外径143mm、内径136mmのリダクションリングです。フィルターは挿入できません。
K2.65245.0　リフレックスブレベンションリング 134mm

外径143mm、内径134mmのリダクションリングです。フィルターは挿入できません。
K2.65073.0　リフレックスブレベンションリング 132mm

外径143mm、内径132mmのリダクションリングです。フィルターは挿入できません。
K2.65072.0　リフレックスブレベンションリング 130mm

外径143mm、内径130mmのリダクションリングです。フィルターは挿入できません。
K2.65090.0　リフレックスブレベンションリング 128mmWA

外径143mm、内径128mmのリダクションリングです。フィルターは挿入できません。
フジノン HAe 3×5用
K2.65071.0 リフレックスブレベンションリング 128mm

外径143mm、内径128mmのリダクションリングです。フィルターは挿入できません。
フジノン HAe 5×6、10×10用
K2.65123.0　リフレックスブレベンションリング 121mm

外径143mm、内径121mmのリダクションリングです。フィルターは挿入できません。
K2.65070.0　リフレックスブレベンションリング 120mm

外径143mm、内径120mmのリダクションリングです。フィルターは挿入できません。
K2.65069.0　リフレックスブレベンションリング 117mm

外径143mm、内径117mmのリダクションリングです。フィルターは挿入できません。
R2　フィルターリング Φ143mm（138mmラウンドフィルター用）

138mmラウンド（丸型）フィルターを挿入可能なリングです。
K2.47190.0　138mmフィルターリング WA 114mm

外径143mm、内径114mmのフィルターリングです。138mm丸型フィルターが挿入できます。
K2.52204.0　138mmフィルターリング 114mm

外径143mm、内径114mmのフィルターリングです。138mm丸型フィルターが挿入できます。
R4リング対応、Zeiss 14mm、UP 14/180mm用
K2.47222.0　138mmフィルターリング 100mm

外径143mm、内径100mmのフィルターリングです。138mm丸型フィルターが挿入できます。
angnieux 5.3-61用
アダプターリング

リングの外径や、挿入するラウンド（丸型）フィルターをステップダウンするアダプターリングです。
K2.66086.0　アダプターリング R2-R3

R2サイズをR3サイズにステップダウン
外径143mm、内径128mmのステップダウンリングです。MMB-1やMB-20でR3リングが使用可能になります。
R3　フィルターリング Φ128mm（4-1/2"ラウンドフィルター用）

4-1/2インチのラウンド（丸型）フィルターを挿入可能なリングです。

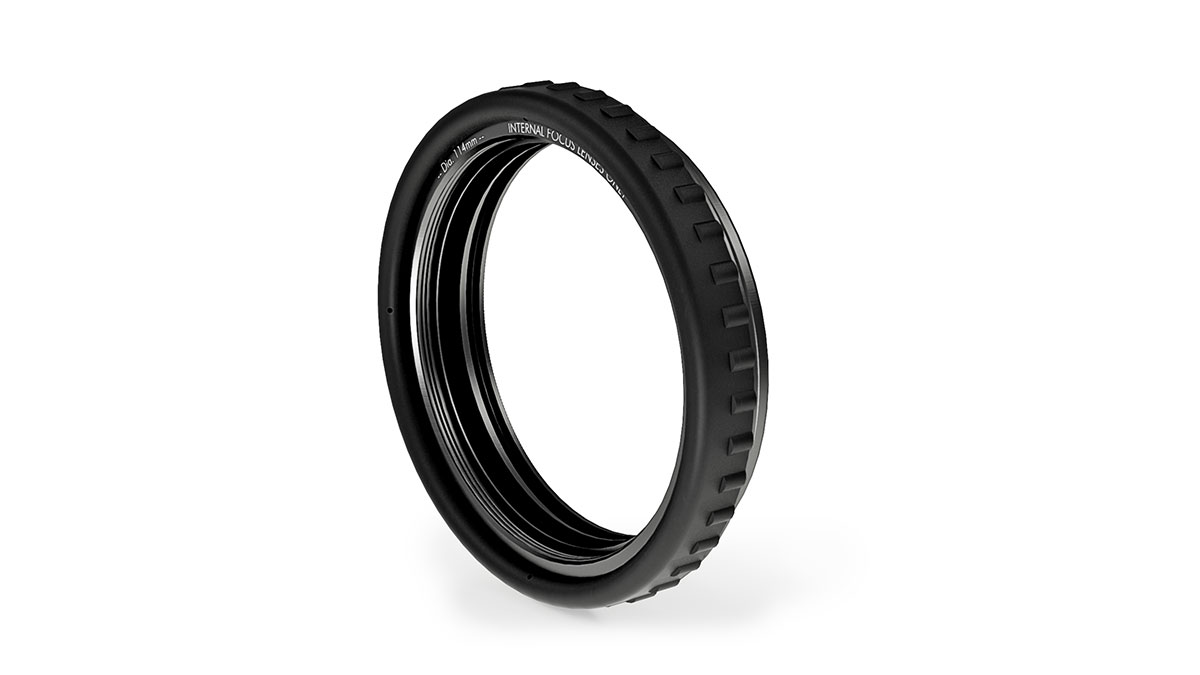

K2.66067.0　4-1/2"フィルターリング 114mmインナ－フォーカス

外径128mm、内径114mmのフィルターリングです。4-1/2"フィルターが挿入できます。
R4リング対応、ワイドアングル用、*MP14/16mmは不可
K2.52205.0　4-1/2"フィルターリング 114mm

外径128mm、内径114mmのフィルターリングです。4-1/2"フィルターが挿入できます。
R4リング対応、Zeiss 14mm、UP 14/180mm用、*MP14/16mmは不可
K2.49102.0　4-1/2"フィルターリング 95mm

外径128mm、内径95mmのフィルターリングです。4-1/2"フィルターが挿入できます。
Zeiss Ultra Prime 16-135mm、Digi Primes用
K2.49109.0　4-1/2"フィルターリング 87mm

外径128mm、内径87mmのフィルターリングです。4-1/2"フィルターが挿入できます。
Zeiss 10-100, 11-110（16SR）用
R4　スクリューインリダクションリング Φ114mm

内径114mmのフィルターリングに装着して使用します。
K2.65045.0　リダクションリング 114-110mm

外径114mmスレッド、内径110mmスレッドのスクリューインリダクションリングです。
Cooke S4用
K2.65096.0　リダクションリング 114-105mm

外径114mmスレッド、内径105mmスレッドのスクリューインリダクションリングです。
K2.52195.0　リダクションリング 114-104mm

外径114mmスレッド、内径104mmスレッドのスクリューインリダクションリングです。
Zeiss LDS UP16-135mm用
K2.66066.0　リダクションリング 114-103mm

外径114mmスレッド、内径103mmスレッドのスクリューインリダクションリングです。
K2.65046.0　リダクションリング 114-100mm

外径114mmスレッド、内径100mmスレッドのスクリューインリダクションリングです。
FujinonXS8×4mm用（EX3）
K2.65044.0　リダクションリング 114-98mm

外径114mmスレッド、内径98mmスレッドのスクリューインリダクションリングです。
K2.65055.0　リダクションリング 114-96mm

外径114mmスレッド、内径96mmスレッドのスクリューインリダクションリングです。
K2.65271.0　リダクションリング 114-95mm

外径114mmスレッド、内径95mmスレッドのスクリューインリダクションリングです。
K2.65273.0　リダクションリング 114-95mmWA

外径114mmスレッド、内径95mmスレッドのスクリューインリダクションリングです。
K2.65156.0　リダクションリング 114-94mm

外径114mmスレッド、内径94mmスレッドのスクリューインリダクションリングです。
Fujinon14×5.8（EX1/3）、Canon XL-H1、Sony HXR-NX5
K2.65201.0　リダクションリング 114-93mm

外径114mmスレッド、内径93mmスレッドのスクリューインリダクションリングです。
Sony HVR-Z5用
K2.65163.0　リダクションリング 114-91mm

外径114mmスレッド、内径91mmスレッドのスクリューインリダクションリングです。
Sony HVR-Z7、Panasonic HVX-200用
K2.65164.0　リダクションリング 114-89mm

外径114mmスレッド、内径89mmスレッドのスクリューインリダクションリングです。
Sony HVR-FX1/HVR-Z1用
K2.65272.0　リダクションリング 114-87mm

外径114mmスレッド、内径87mmスレッドのスクリューインリダクションリングです。
K2.65166.0　リダクションリング 114-85mm

外径114mmスレッド、内径85mmスレッドのスクリューインリダクションリングです。
JVC GY-HD-100用
K2.65232.0　リダクションリング 114-82mm

外径114mmスレッド、内径82mmスレッドのスクリューインリダクションリングです。
Canon 24-70mm DSLR用
K2.65229.0　リダクションリング 114-81mm

外径114mmスレッド、内径81mmスレッドのスクリューインリダクションリングです。
K2.65165.0　リダクションリング 114-80mm

外径114mmスレッド、内径80mmスレッドのスクリューインリダクションリングです。
Sony HVR-V1用
　　　　　　　　
