LEDライト Orbiter

Orbiter

Orbiter(オービター)は、複数の光学系を交換することで1つのライトで多種多様な光を作り出すことができる、高輝度、高演色性のLEDライトです。さまざまな発光モードやカラーセンシング機能を搭載し、現場のクリエイティブな要求に柔軟に対応します。

  •

  • "Orbiter" すべてが新しいLEDライト

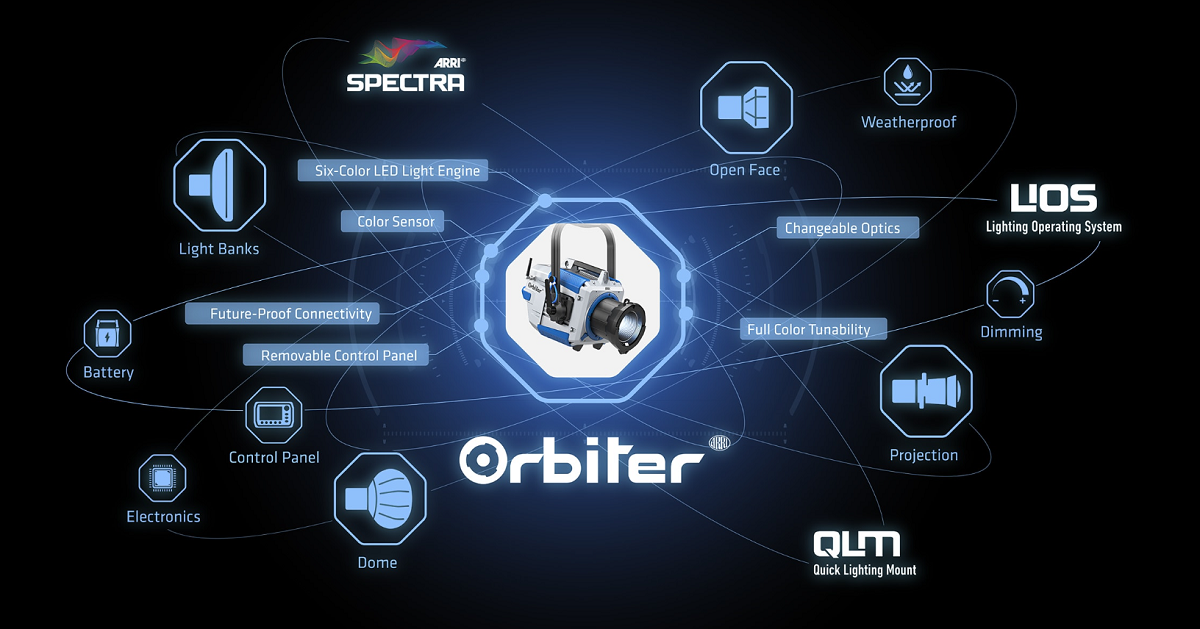

    Orbiterは、これまでにない新しい技術が多数搭載された、すべてが新しいLEDライトです。まるでカメラのレンズのように光学系を交換することができる「クイックライティングマウント QLM」、ARRI独自の素子構成で高輝度かつ高演色性を実現する「ライトエンジン SPECTRA」、進化したライトの機能をさらに便利に使うための「ライティングオペレーションシステム LiOS」など、さまざまな技術がOrbiterを構成しています。

  •

  • クイックライティングマウント QLM

    Orbiter前面に備わったまるでカメラのレンズマウントのようなインターフェースがQLM(Quick Lighting Mount:クイックライティングマウント)です。Orbiterは複数の光学系を交換することで、1つのライトで多種多様な光を作り出すことができます。光学系はまるでカメラにレンズを脱着するように、素早く簡単に交換することができます。

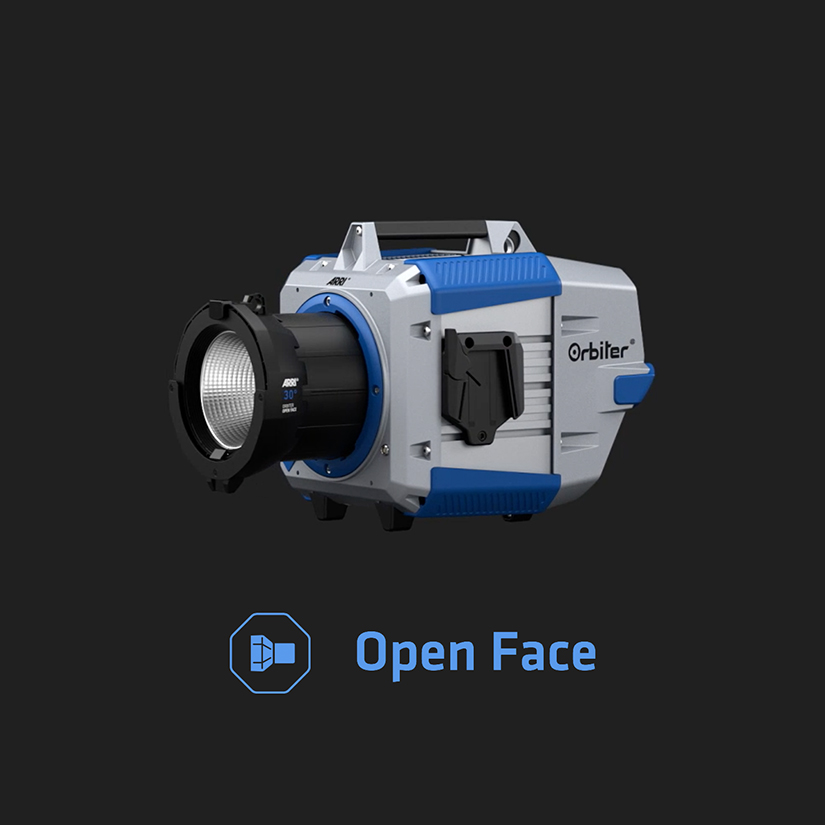

  • オープンフェイス光学系
    高輝度で指向性が強い、直線的な光を照射します。比較的離れた場所からのライティングに適しています。照射角15°、30°、60°の3種類が用意されています。

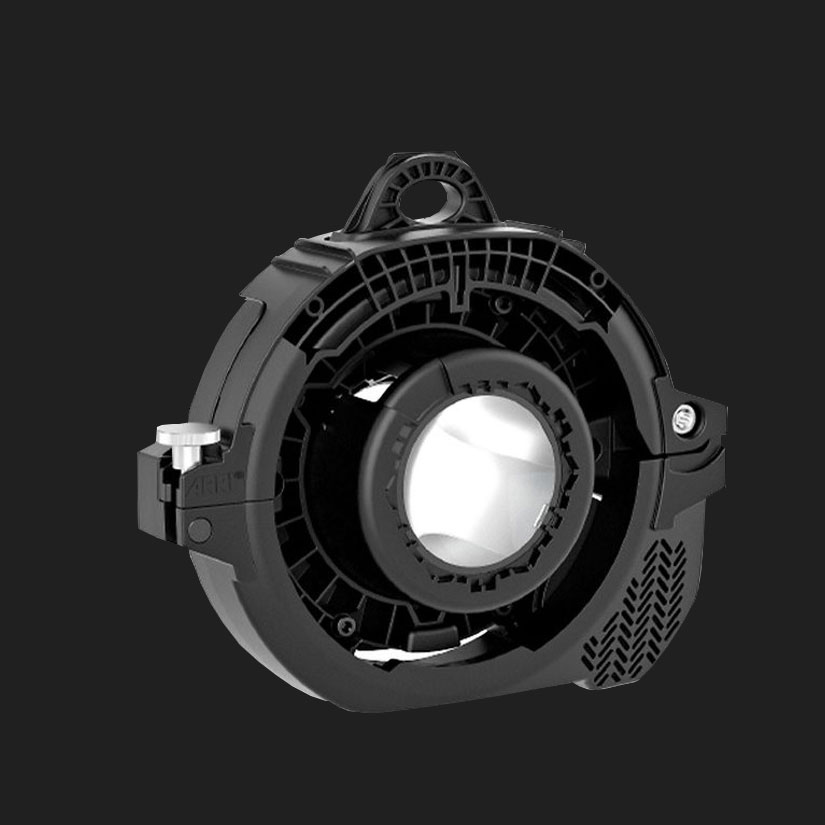

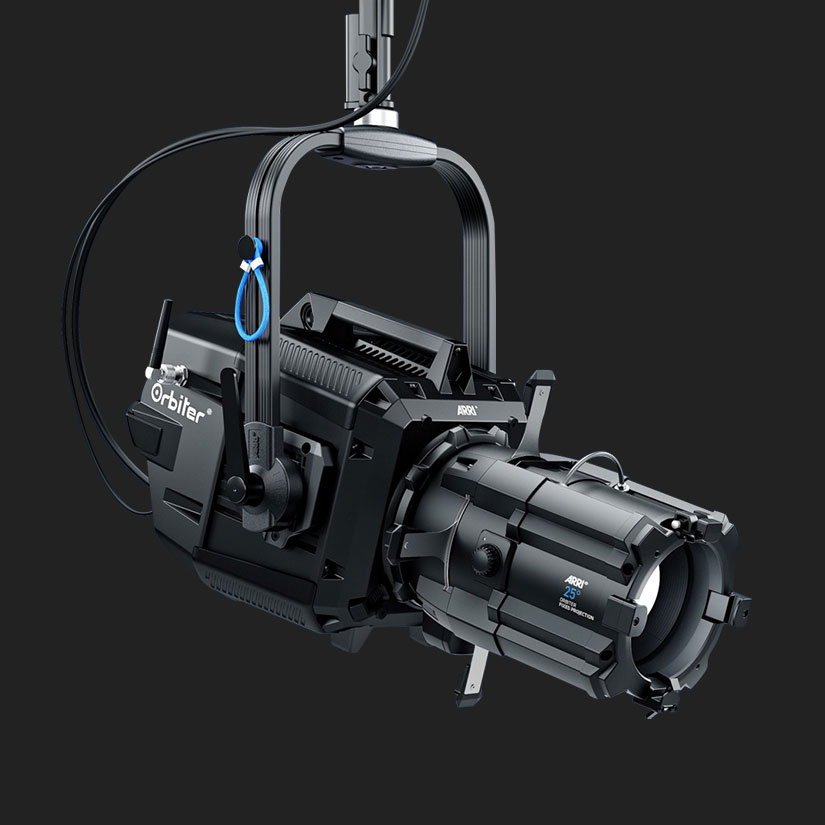

  • プロジェクション光学系
    カッターライトやエリスポットライトとして使用可能な汎用性の高い光学系です。高品質なレンズ群を使用し、光量や色への影響を最小限に留めています。照射角15°、25°、35°の3種類が用意されています。

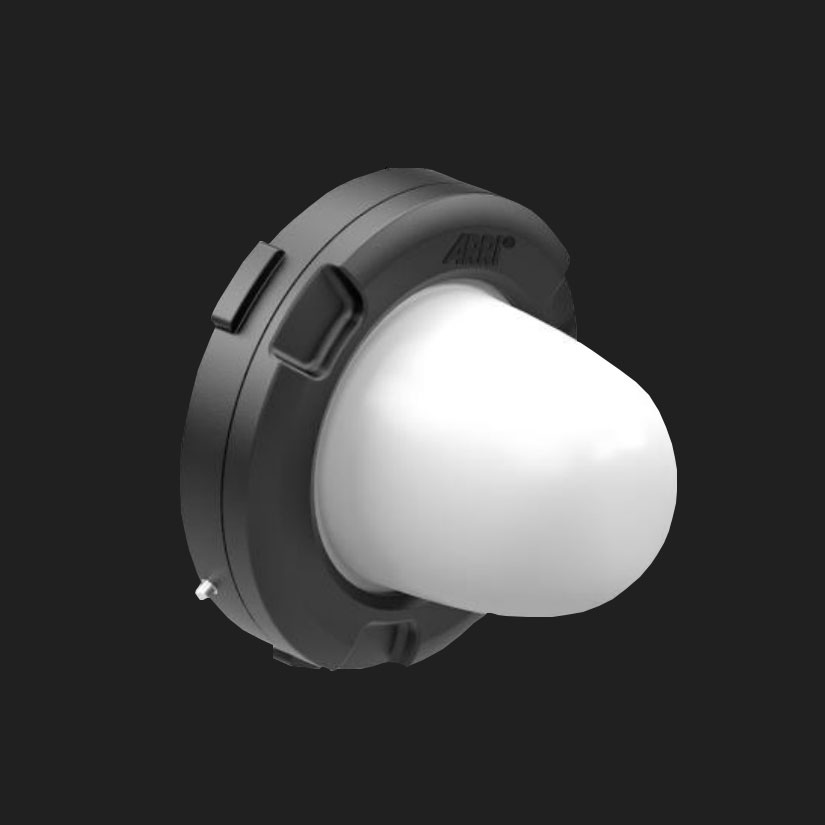

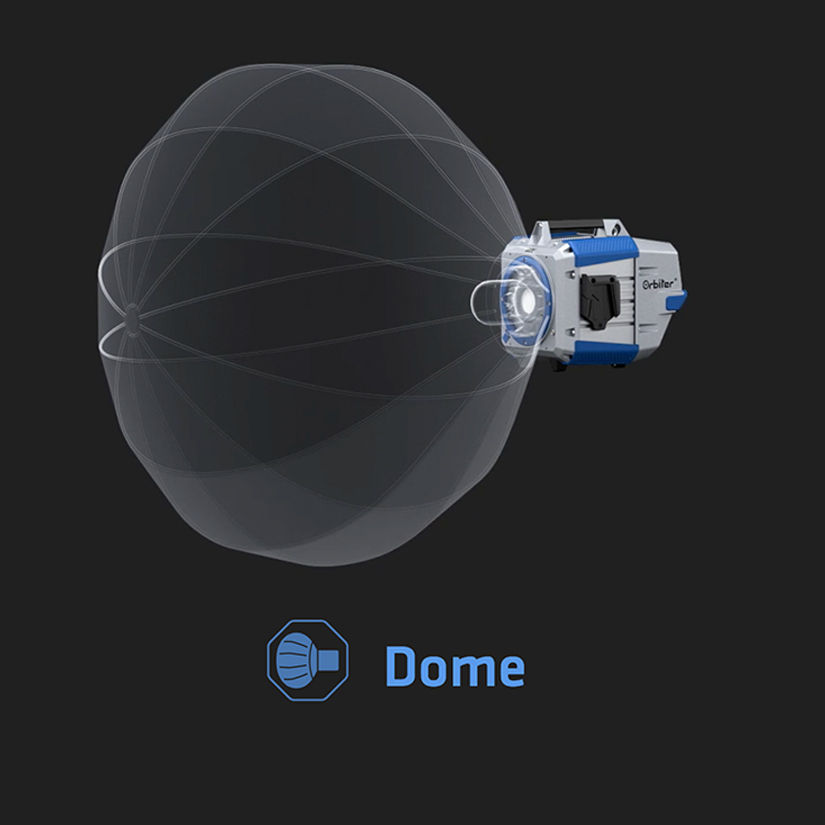

  • ドーム光学系
    広範囲に柔らかい光をつくり出したい場合に最適なファブリックドームです。ドーム直径0.25m、0.5m、0.9mの3種類が用意されています。

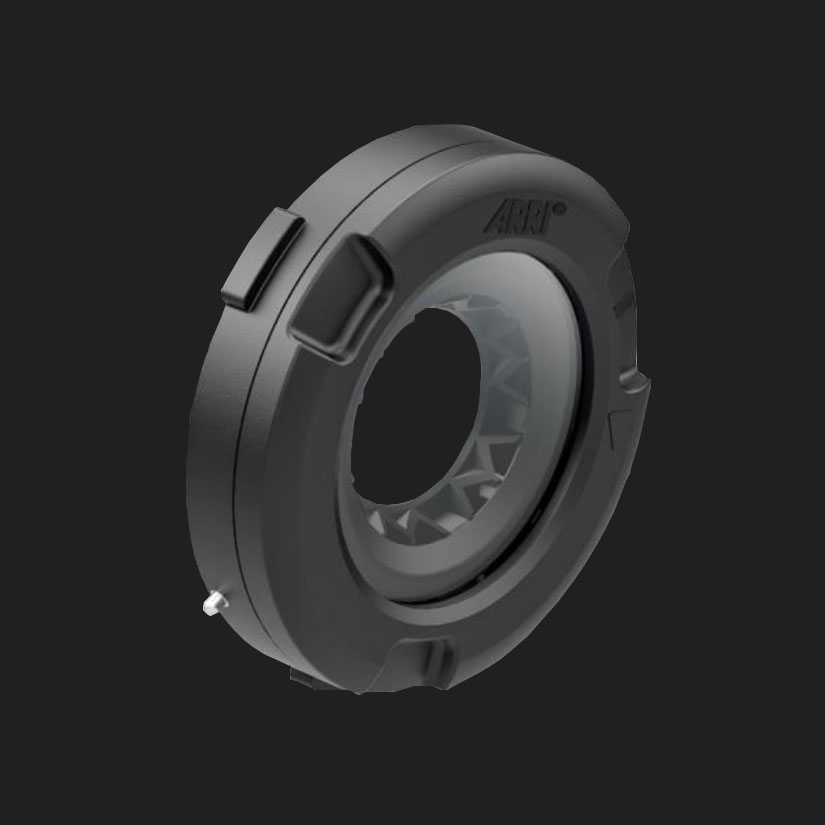

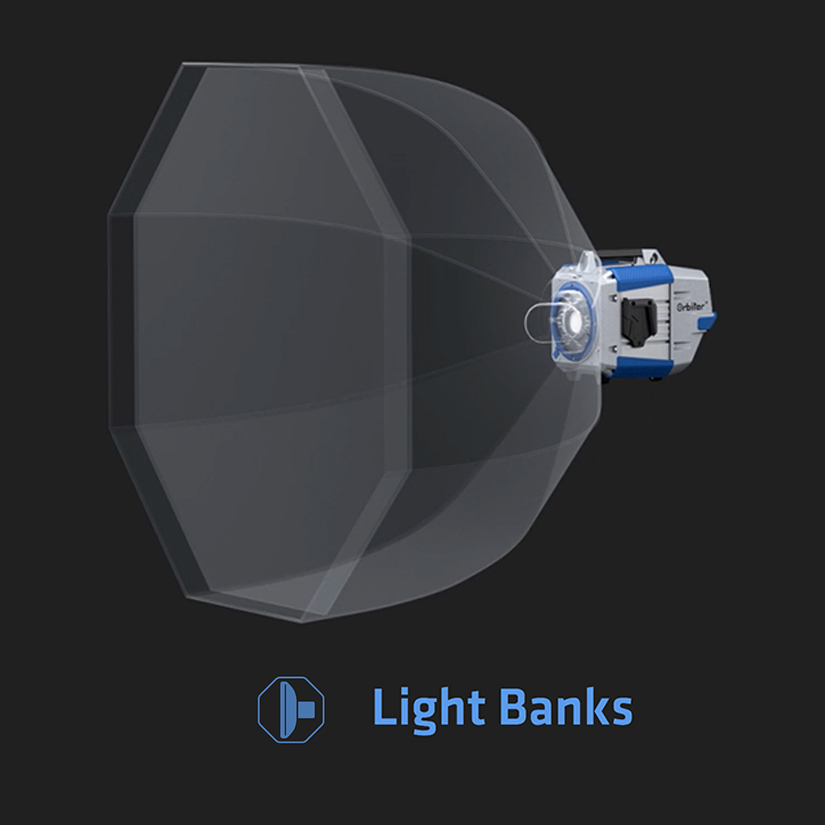

  • ライトバンクアダプター
    CHIMERAやDoPChoise製のライトバンクを直接装着することができます。

  • QLMマウントには電気接点が設けられているため、Orbiterは装着された光学系を自動的に認識し、必要であれば接点から48Vの電力を供給します。また将来、より大きな電力を必要とするアクセサリーにも対応できるよう、灯体前面に電源出力用のLEMOコネクターが用意されています。QLMマウントの自由度の高い設計により、光学系やアクセサリーのラインナップが増えれば増えるほど、Orbiterの可能性は広がります。

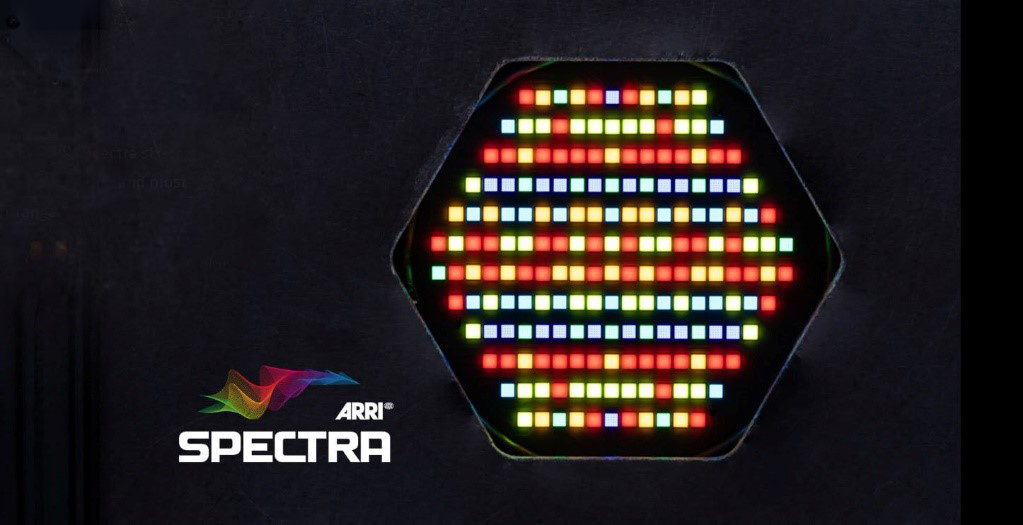

  • ライトエンジン SPECTRA

    ARRIはOrbiter にむけて、新しいLEDライトエンジンSPECTRA(スペクトラ)を開発しました。最先端のLED素子を独自の配列で並べることで、まるでHMIのように明るく、かつ高い色再現性を実現しています。

  • SPECTRAは、レッド、グリーン、ブルー、アンバー、シアン、ライムの6色の素子で構成され、従来のライトエンジンより15%も広い範囲の色(REC2020の90%)をつくり出すことができます。色温度は2,000〜20,000Kで調整でき、CRI(Ra):99、TLCI:95という高い演色性を実現しています。SPECTRAによって、Orbiterはより多くの色を、より高輝度で、より美しく創り出すことが可能です。

  • ライティングオペレーションシステム LiOS

    進化したライトエンジンの性能を引き出すためには、優秀な基幹ソフトウェア(OS)が必要です。ARRI は、OrbiterのOSとして”ライティングオペレーションシステム LiOS(ライオス)”を開発しました。LiOSは、SkyPanelで実績のあるさまざまな機能が利用可能なほか、画期的な新機能が数多く盛り込まれています。

  •

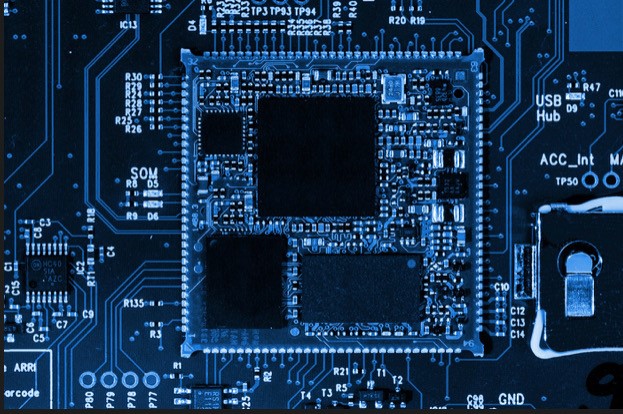

  • Orbiterは、SkyPanelの4倍の速度のプロセッサーと125倍のメモリを搭載しており、将来のソフトウェアアップデートによりさまざまな新機能が搭載されるポテンシャルがあります。

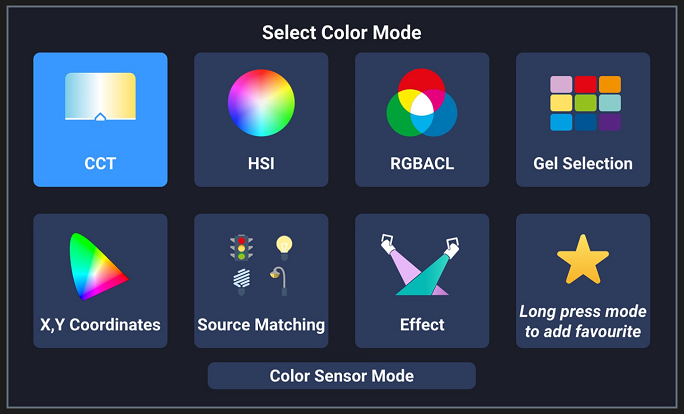

  • Orbiterは、現場で求められる光をより簡単に、より自由に出力できるよう、8つのカラーモードを搭載しています。

  • Color Mode
    CCT 色温度曲線にもとづいて発光
    HSI 色相、彩度、明るさを調整してさまざまな色をつくる
    RGBACL ≪従来のRGBWモードから大きく進化≫
    レッド、グリーン、ブルー、アンバー、シアン、ライムの6色を発光強度を調整してさまざまな光をつくる
    Gel Selection ロスコやリーのゼラチンフィルターをシミュレート
    X,Y Coordinates 色座標値を入力して、出力する光を正確に指定
    Source Matching ナトリウム灯やサイリウムなど、さまざまな光源の色を再現
    Effect ろうそくの火のゆらめきや、雷の稲妻などの発光パターンを再現
    Color Sensor Mode ≪Orbiter独自の新機能≫

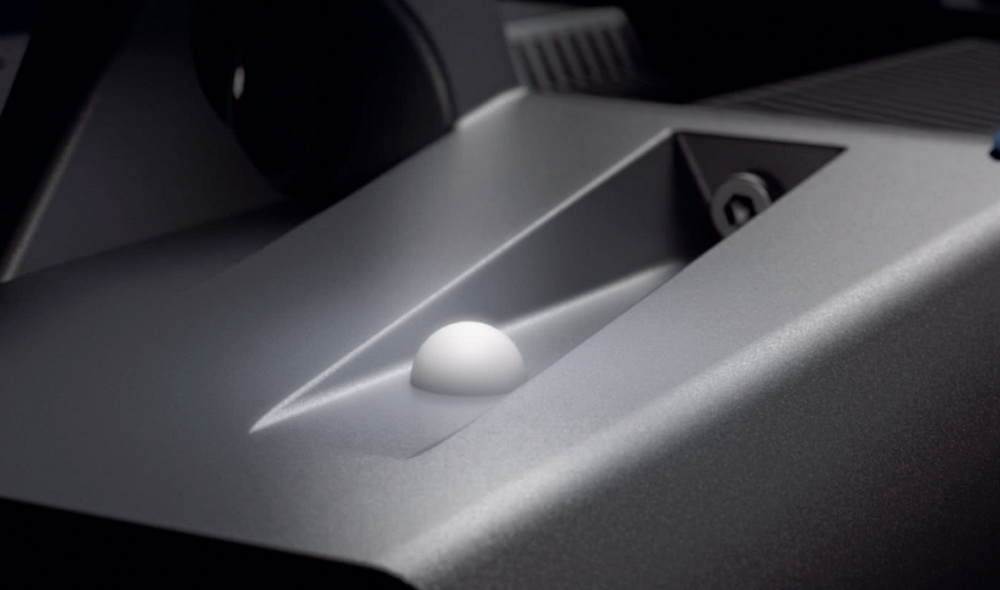

    灯体後部にある白い半球状のカラーメーターで周辺光源を測定し、同じ色の光を出力

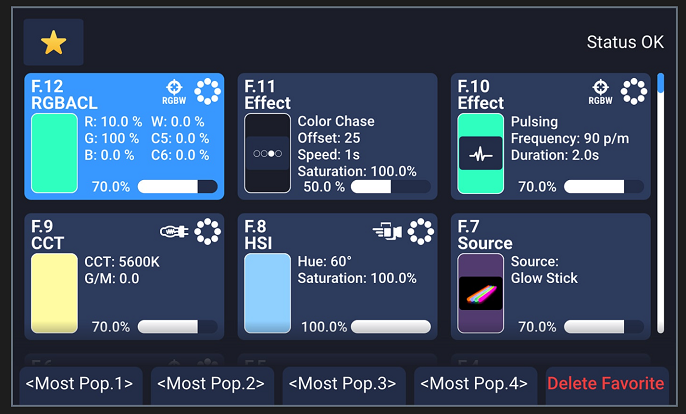

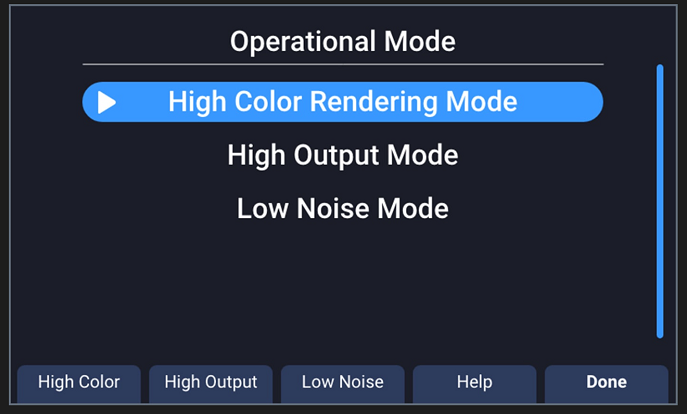

  • さらに、Orbiterは複数のオペレーショナルモードを選択することができます。色再現性を優先するのか、光量を優先するのかなど、その現場において求められるセッティングに最適化することができます。その他にも、Orbiterはカスタマイズした色や照明効果を240種類以上お気に入り登録することもできるなど、従来製品にはない新しい機能が多数盛り込まれています。

  • Operational Mode
    High Color Rendering Mode 色再現性を最大限発揮するモード
    High Output Mode 出力を20%増加させるモード
    Low Noise Mode 同録時にファンノイズを抑えるためのモード

  • カラーセンサーモード

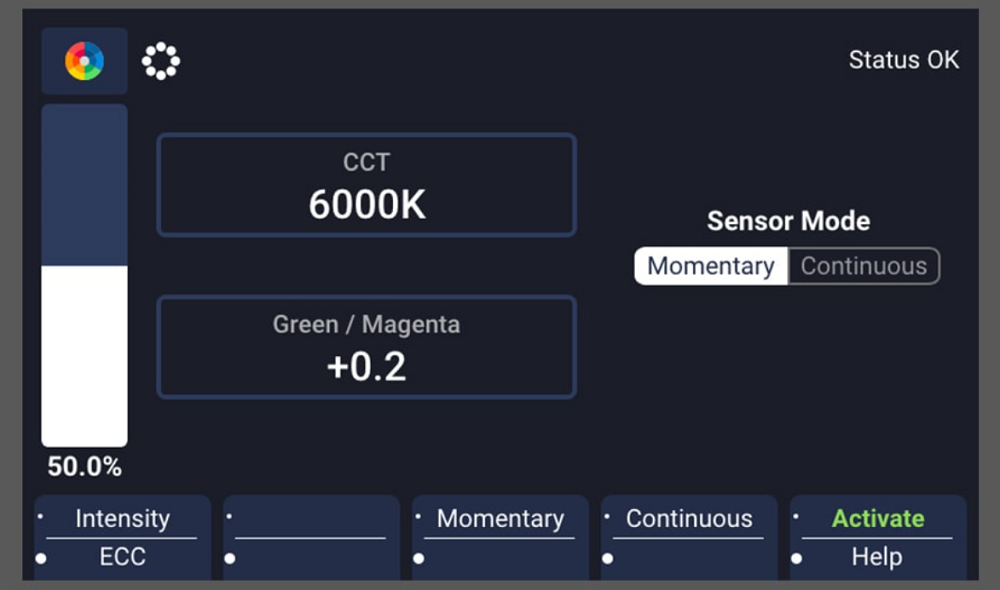

    Orbiterの新しいカラーセンサーモードを使うと、Orbiterは環境光を読み取り、それを正確に再現することができます。Continuous(連続)とMomentary(瞬間)の2つの測定タイプがあり、ボタンを押すだけで周囲の環境光を測ることができるほか、自動で光を調整することもできるため、光の状態が変化しつづけているような現場に最適です。

  • さらに現場で求められる機能を搭載

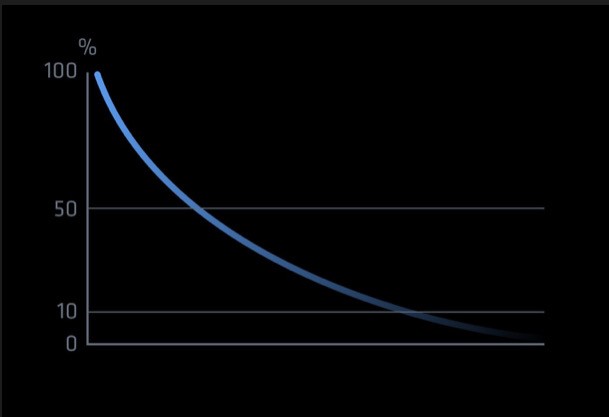

    調光性能
    Orbiterの光量は、ゼロまでスムーズに調整することができます。色の変化やジャンピングの発生をさまざまな調光技術の併用により抑えています。

  • 電源

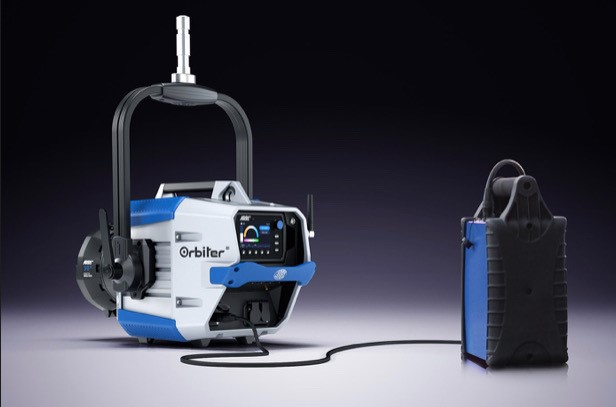

    Orbiterには直接AC電源を接続できるほか、48Vバッテリー用のXLR3Pコネクターが備わっています。

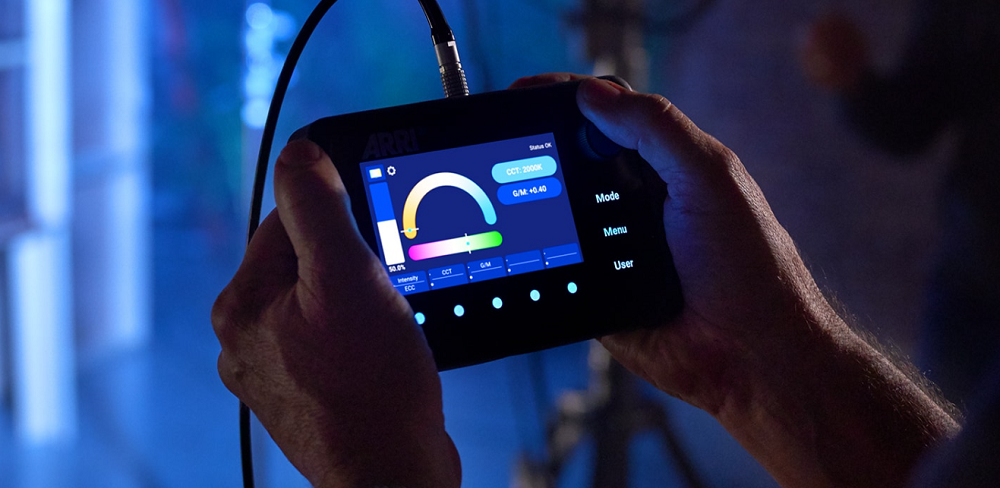

  • 取り外し可能なコントロールパネル

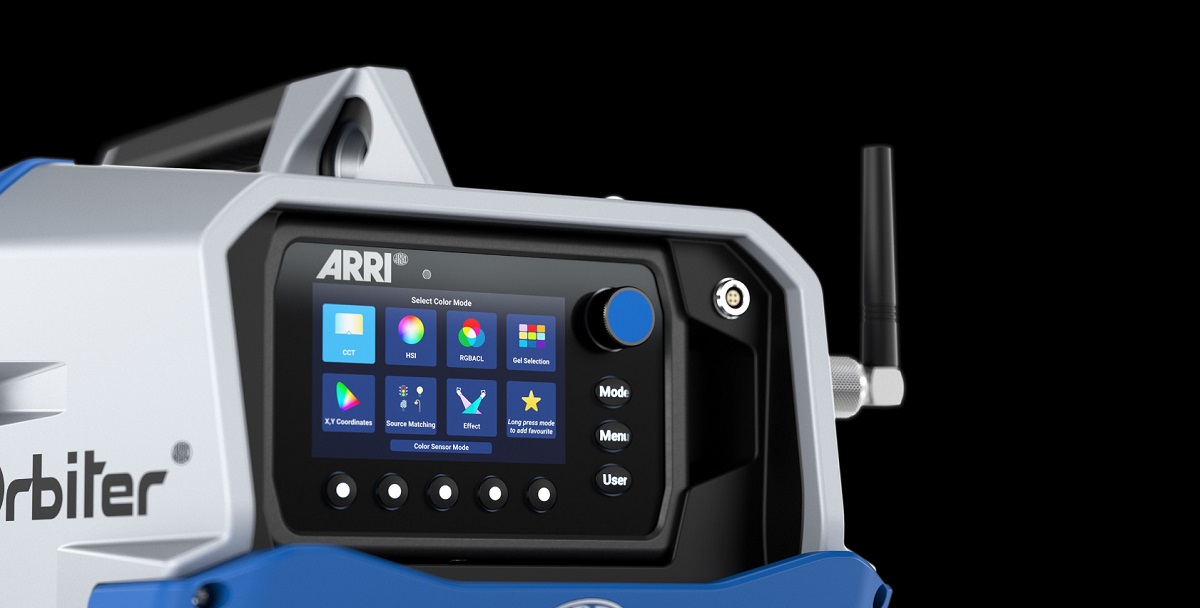

    Orbiterのコントロールパネルは、4インチのフルカラーディスプレイに、クイックナビゲーションボタン、動作センサーを備えており、直感的なGUIで簡単に操作することができます。シンプルなメニュー構造とデザインにより、光の色を変更するなどの基本的な操作はもちろん、細かなメニュー項目でも簡単に見つけることができます。さらに、このコントロールパネルは取り外しが可能。5mまたは15mのケーブルでOrbiterを遠隔制御することができます。

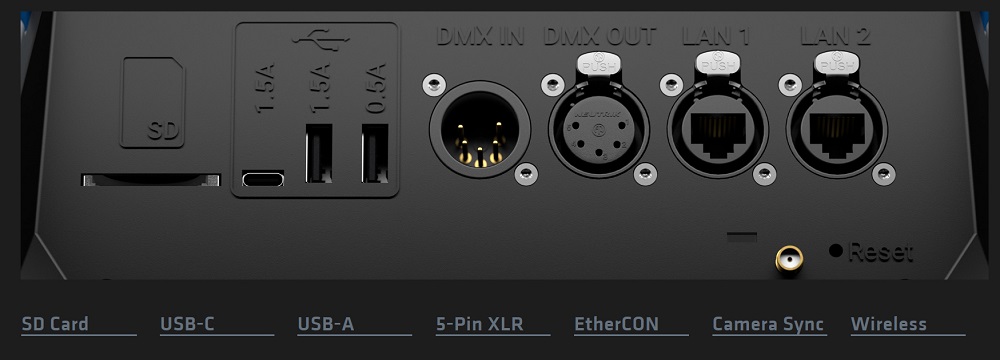

  • 充実の通信コネクター

    Orbiterの背面には、さまざまな外部通信用のインターフェースが備わっています。ファームウェアのアップデートから、灯体を制御するための通信コネクターや無線モジュールまで、現在業界でスタンダードとなっている規格はもちろん、将来主流となるであろう規格にも対応しています。

    SD Card 将来の新しいソフトウェアの追加やファームウェアのアップデートが可能
    USB-C OrbiterとPCを接続して遠隔でサービス作業が可能
    USB-A 1.5Aと0.5Aの異なる出力電圧
    USBメモリ経由でのLiOSのアップデート、サードパーティ製のWiーFi USBドングル等へ拡張可能
    5-Pin XLR DMX用ポート
    DMX/RDM規格での遠隔制御が可能
    EtherCON デイジーチェーン接続でArt-Net4、sACN、TCP/IP経由で遠隔制御が可能
    Camera Sync Syncポート経由でOrbiterとカメラを同期し、カメラの各フレームに合わせた最適な光を出力することが可能

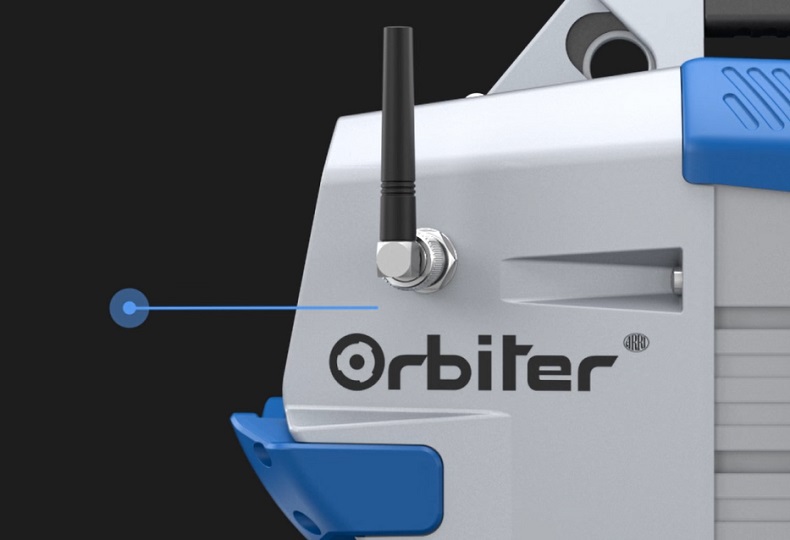

    Wireless LumenRadio社のCRMXコンポーネントを内蔵
    ワイヤレスDMXでの通信が可能
  • 多数のセンサーを搭載

    Orbiterには、現場での運用効率を向上させるためのセンサーや、ポストプロダクションに有用なデータを入手するためのセンサーが備わっています。

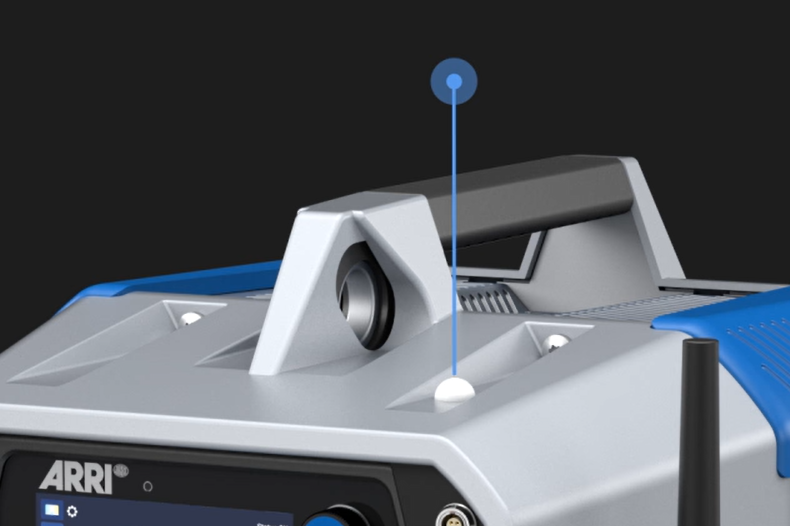

  • カラーセンサー
    カラーセンサーモードで使用するOrbiterの光を周辺環境光と一致させるためのセンサーです。

  • 3軸加速度センサー
    Orbiterのパン、ティルト、ロールの情報をメタデータとして保存するためのセンサーです。特殊効果向けのデータとして活用できます。

  • 磁力計
    Orbiterが向いていた方向を記録するためのセンサーです。加速度センサーのデータと併せて使用されます。

  • 周辺光量センサー
    Orbiter周辺の明るさを感知し、コントロールパネルのディスプレイの輝度を自動で調整します。

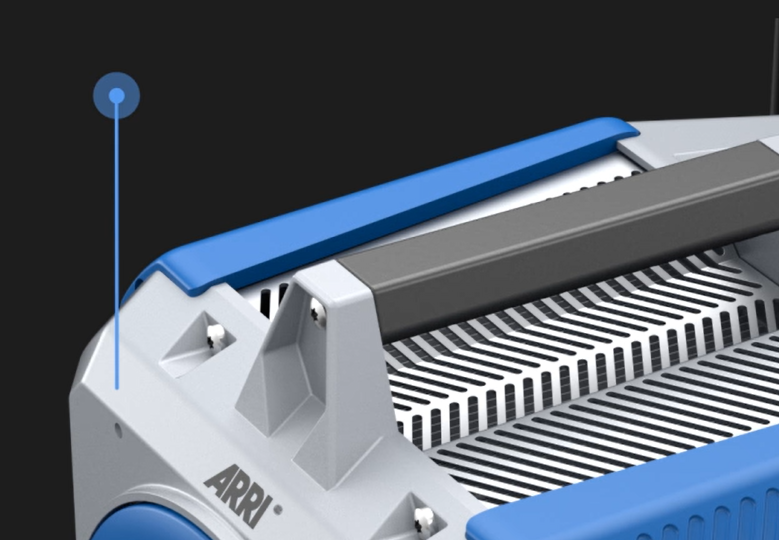

  • 熱センサー

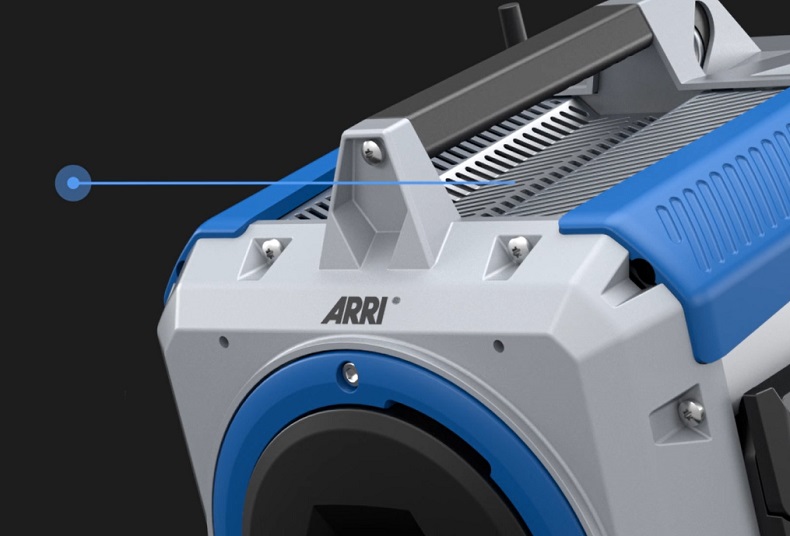

    ヒートシンク内の温度を測定し、LEDと電気系の状態を常にチェックします。

  • 幅広いアプリケーションで活躍するOrbiter

    Orbiterは、その多様な光学系と機能により、さまざまなアプリケーションで使用することができます。映画やテレビ番組制作、放送、劇場、ライブエンターテイメント、さらには写真の撮影に至るまで、Orbiterの活躍する分野は広がります。

  • 映画

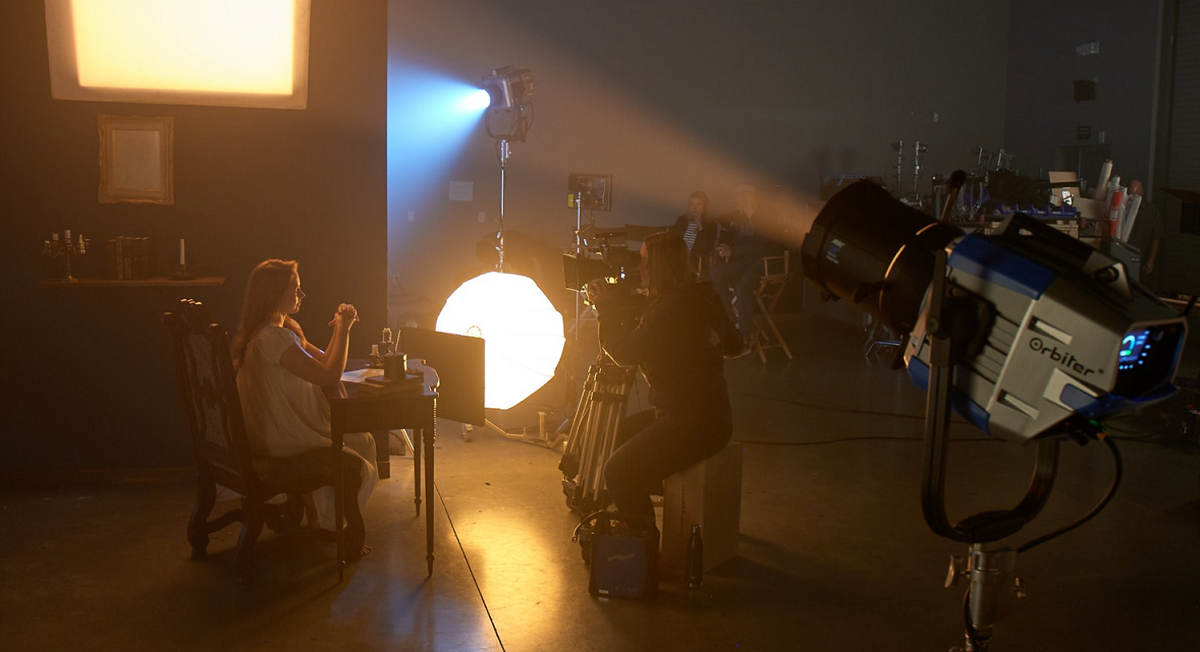

    Orbiterは、明るく直線的な光も柔らかな光も光学系を替えることで短時間にセッティングすることができます。シーンの切り替えに時間をかけることができない昨今の忙しい映画の撮影現場に最適です。

  •

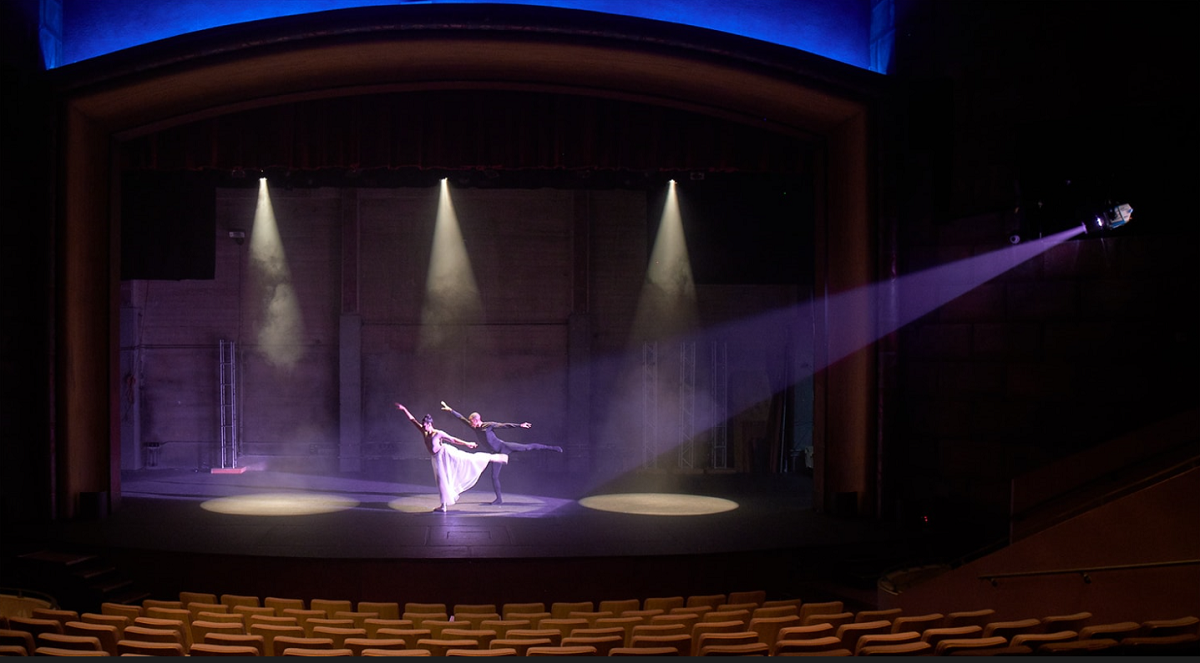

  • 劇場
    Orbiterは、プロジェクション光学系を用いることで高出力のエリスポットライトとして使用することができます。さまざまな色の光を作り出せるため、劇場やライブ会場の演出にも効果的です。

  •

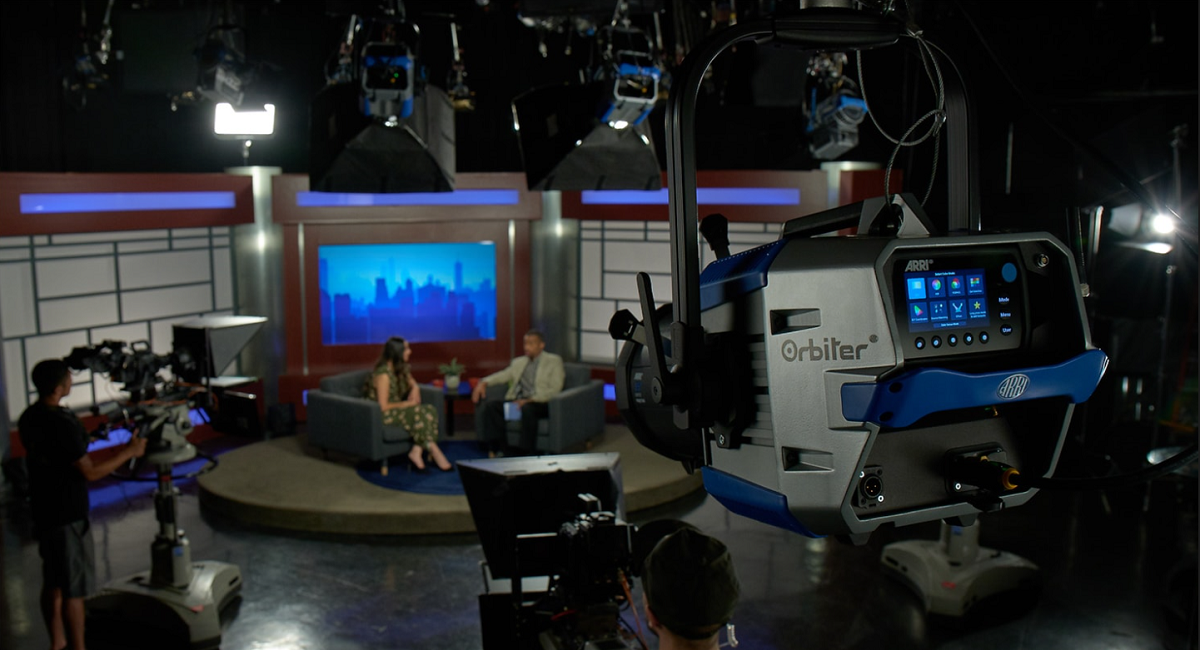

  • 放送局
    さまざまな方式で遠隔制御が可能なOrbiterは、放送局の天井常設ライトとして最適です。また、フロアライトとして設置しておけば、光学系を駆使して多用途に使える照明として活躍します。

  •

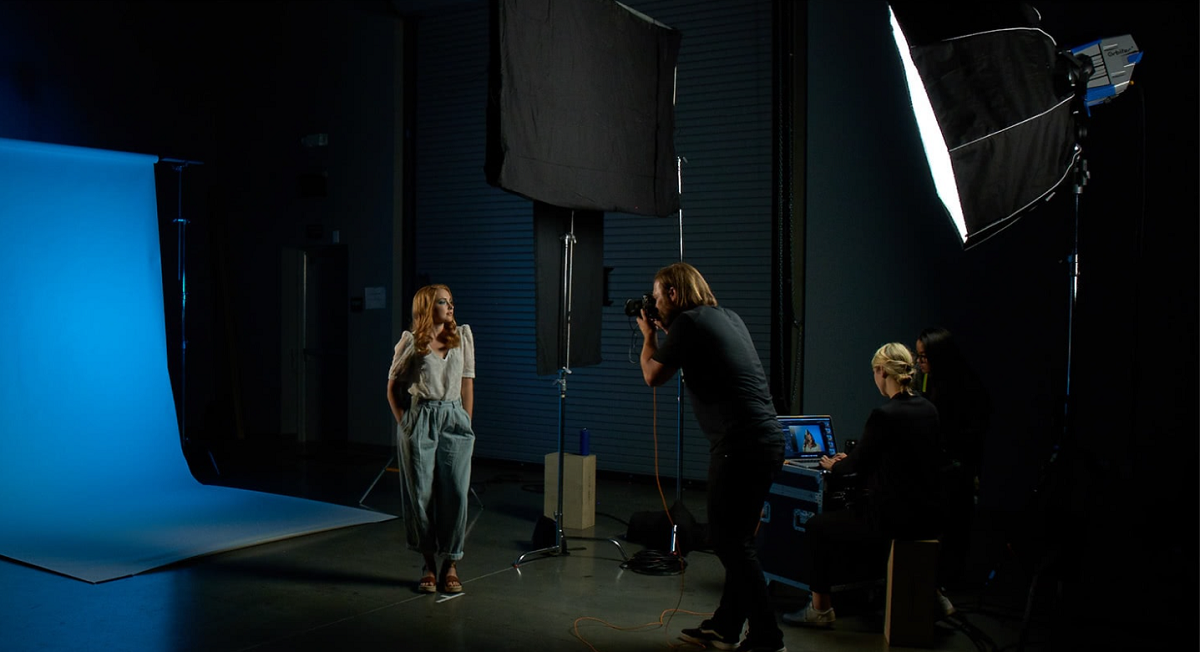

  • 写真スタジオ
    定常光のニーズが高まっている写真撮影においてもOrbiterは最適な照明です。SkyPanelで定評のある多くの機能を搭載し、被写体を直接照らす場合でも、バウンスする場合でも、その両方で高品質な光を作りだします。

  •

  •
  • 光学系 交換式光学系
    開口径 45mm
    ビーム角 80°(光学系なし、Half Peak Angle)
    重量 マニュアルタイプ:約15kg
    ポールオペレーションタイプ:約16kg
    スピゴットダボ 28mmオス
    入力電圧 100-260V 50-60Hz
    消費電力 400W 最大500W
    バッテリーコネクター XLR3P(ピン1:マイナス、ピン2:プラス)
    バッテリーDC入力 48V
    色温度モード 2,000K~20,000Kでの連続可変
    カラーモード CCT
    HSI
    RGBACL
    Gel Selection
    X/Y Coordinates
    Source Matching
    Effect
    Color Sensor Mode
    色温度許容誤差 3.200~5.600K:±100K、±1/8 グリーン-マゼンタ
    演色性 CRI平均>98
    TLCI平均>95
    TM-30平均>94
    グリーンマゼンタ調整機能 無段階調整が可能(フルマイナスグリーンからフルプラスグリーンまで)
    調光 スムーズな0~100%の連続調光
    制御系 取外式コントロールパネル
    5ピンDMX インおよびスルー
    イーサネット インおよびスルー
    USB-Aポート×2
    USB-Cポート
    SDカードスロット
    Sync入力
    LumenRadio CRMX(DMX&RDM)
    リモートデバイスマネジメント(RDM) フルE1.20 RDMを標準実装
    筐体色 ブルー/シルバー
    ブラック
    動作環境温度 -20~+45ºC
    IP等級 未発表
    概算LED寿命 50,000時間
    寿命後の推定色変化(CCT) ±5%
    ※上記の仕様はすべて予告なしに変更される場合があります。

  •
  •
  •
  •
  •
