HIGH SPEED CAMERAハイスピードカメラ

ハイスピードマルチカメラシステム MEMRECAM MX

MEMRECAM MX

高感度高解像度耐G分離型カラーモノクロ

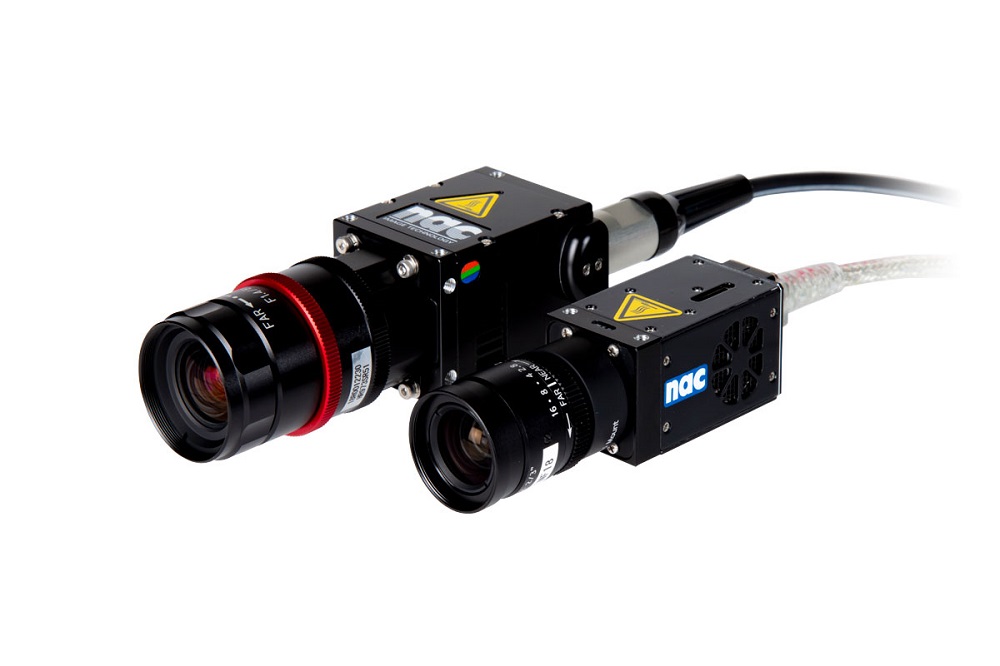

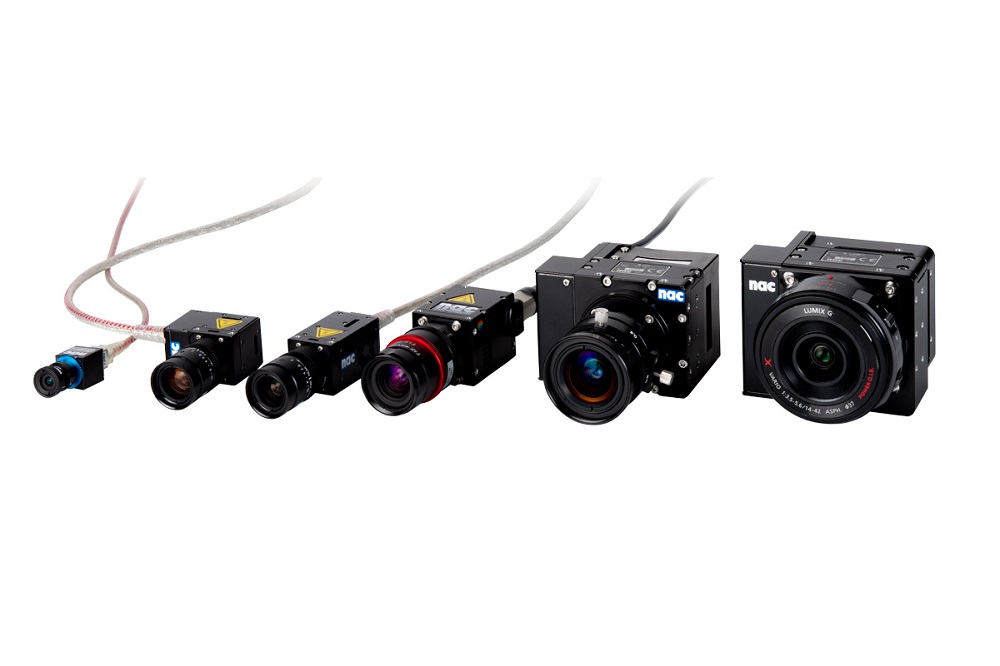

1台の本体部MX-5に最大4台のフルHDセンサー搭載の小型カメラヘッドM-Camを接続して同期撮影が可能なハイスピードマルチカメラシステムです。メモリをカメラヘッドに搭載する新設計により、カメラヘッドと本体部を繋ぐケーブルの細径化、堅牢化を実現しているほか、フルHD(2メガピクセル)という高解像度でのハイスピード撮影が可能となりました。

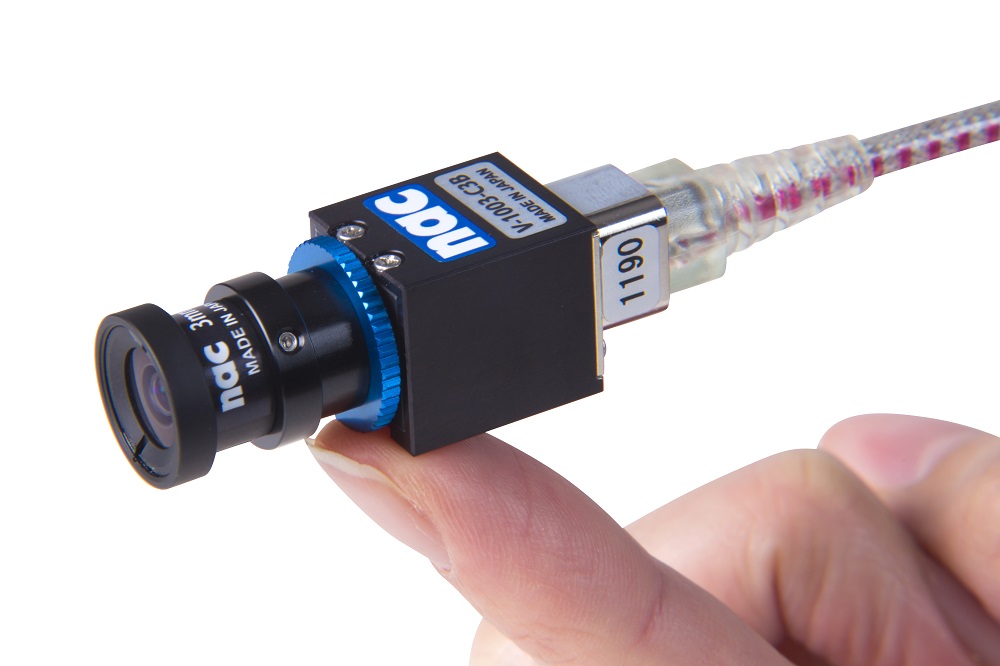

  • 小型DRPに4台のカメラを接続

    2メガピクセルセンサー搭載、4GBのメモリを内蔵した耐Gカメラヘッドで高精細映像データを取得。これまで以上に精密な解析が可能になりました。また、コンパクトな形状の本体部は車載などスペースが限られた撮影環境にも対応します。

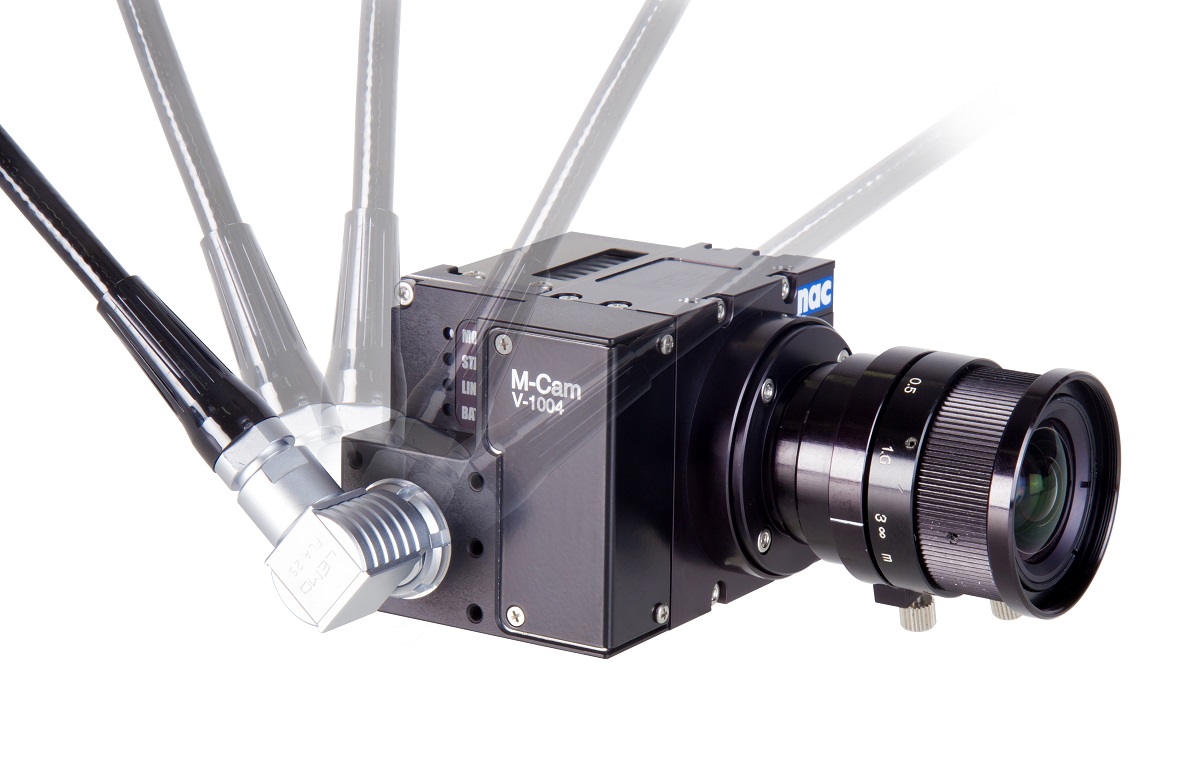

  • 細径同軸ケーブルを採用

    φ7mmと細径化されたケーブルや360°回転コネクタは、カメラ設置の制約や運用面での煩雑さを軽減。さらに、堅牢性やESD耐性が強化され、撮影時のトラブルを防ぎます。

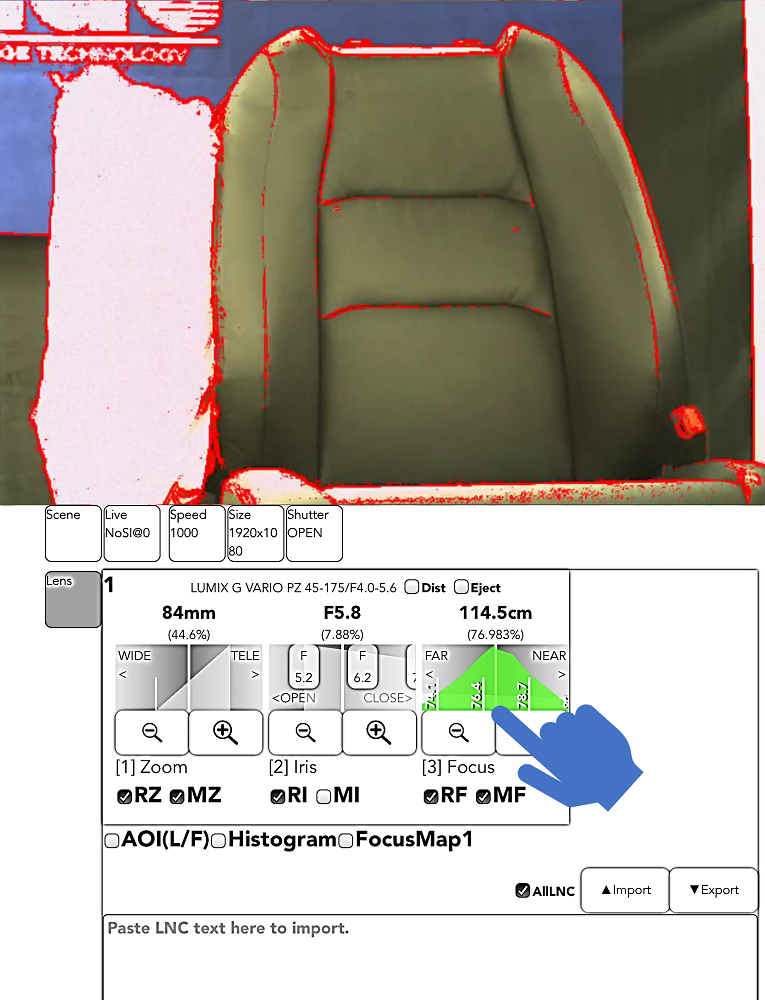

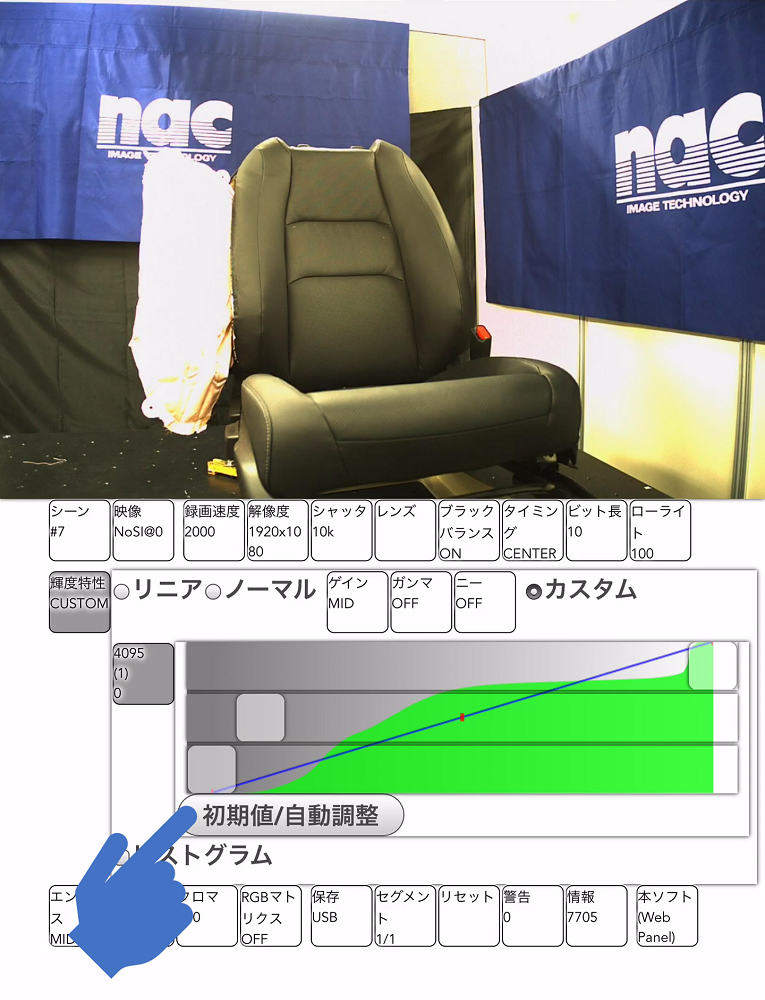

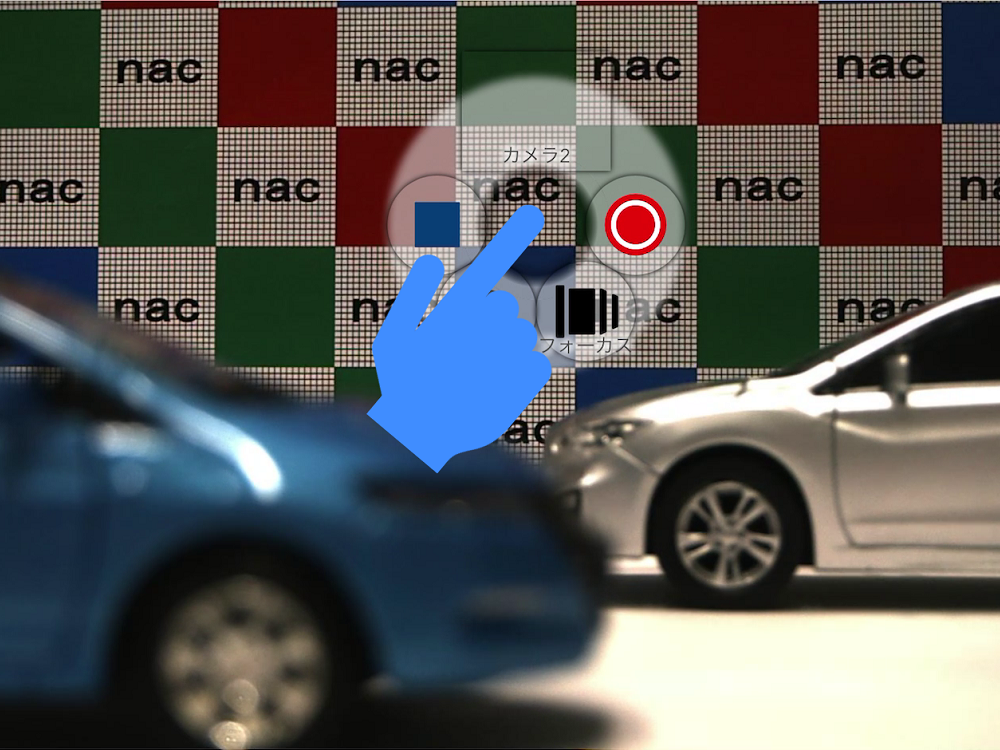

  • ビューファインダリモコン

    タブレット端末を有線/無線LAN接続し、画角調整および撮影条件の設定が可能です。

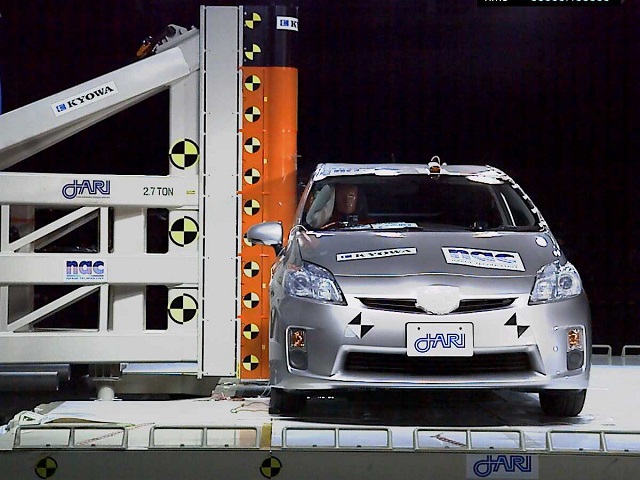

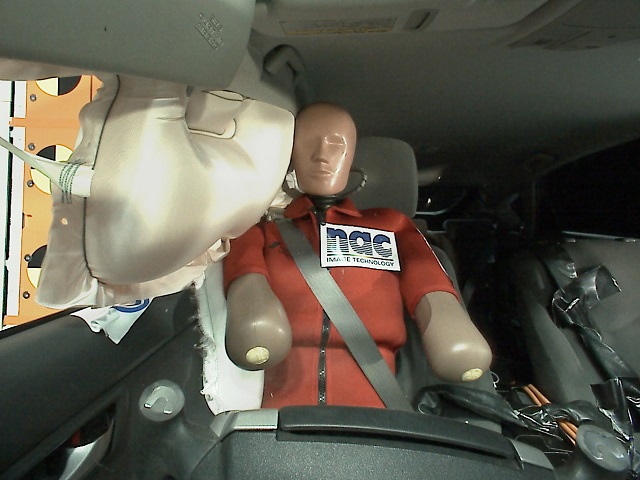

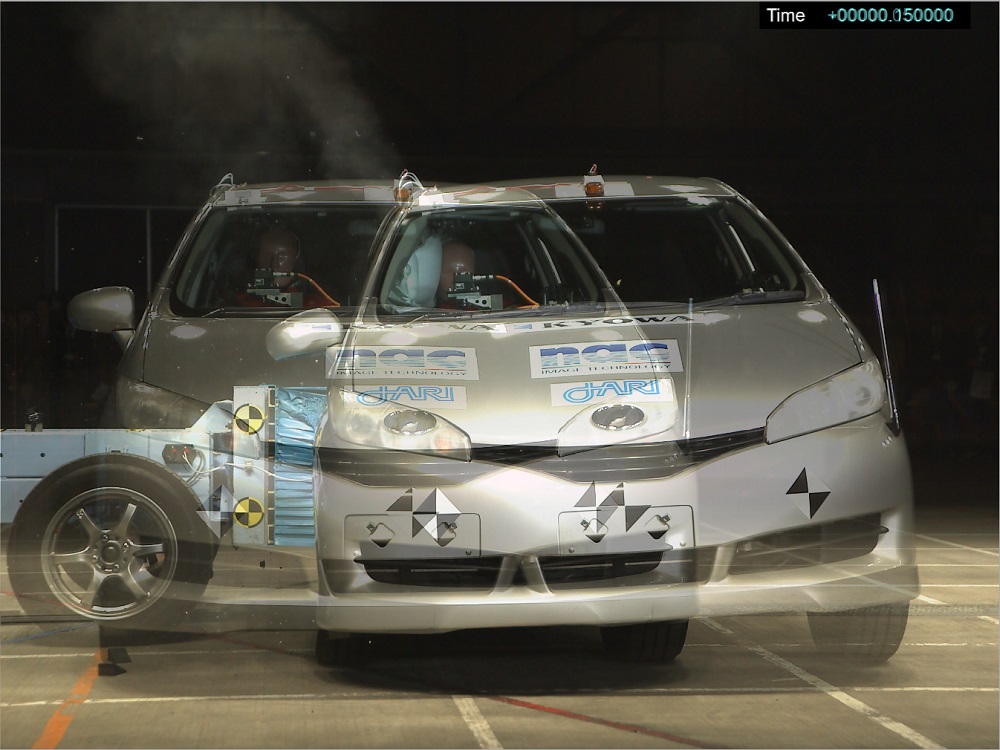

  • 自動車衝突実験に特化された設計

    MEMRECAM MXは自動車開発に特化し、これまでにないコンセプトで設計されたマルチカメラシステムです。
    衝突実験での使用を念頭に、耐衝撃性能の向上やカメラの高精細化といった仕様面の強化を図るとともに、メモリをカメラヘッドに内蔵する新設計によりカメラヘッドと本体部を繋ぐケーブルの細径化、堅牢化を実現しました。

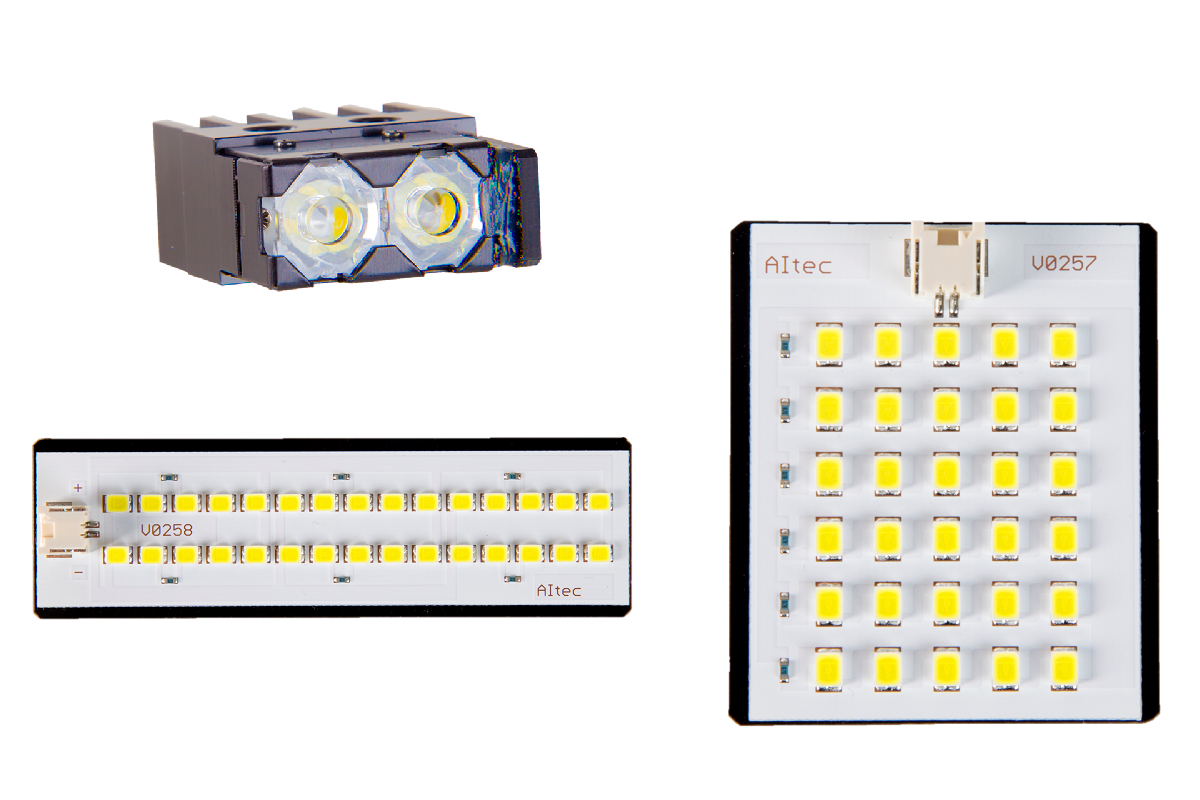

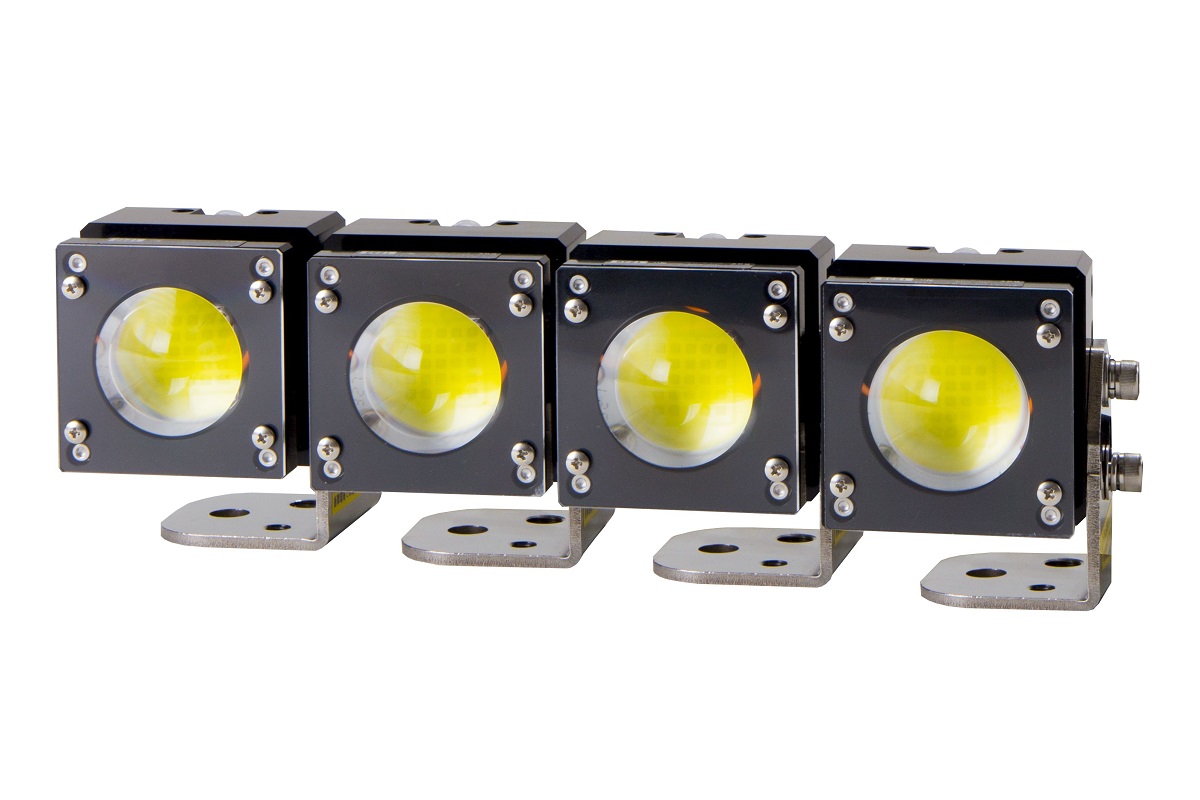

  • 撮影に便利なアクセサリー

    車載撮影時にも設置できるプレート型のLED照明のほか、耐G仕様のLED照明など撮影環境によって選べる照明をラインナップ。平均照度値だけでなく、ムラを少なく照明を行うことで映像品質+解析精度の向上につながります。また、従来製品など複数システムを同期撮影するGX-HUBの使用も可能です。

  •

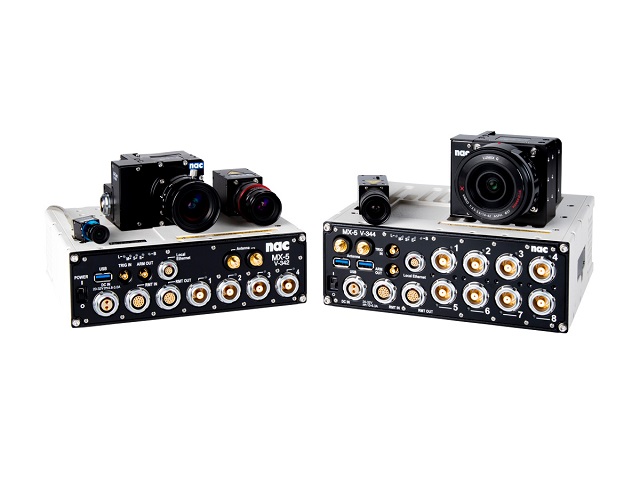

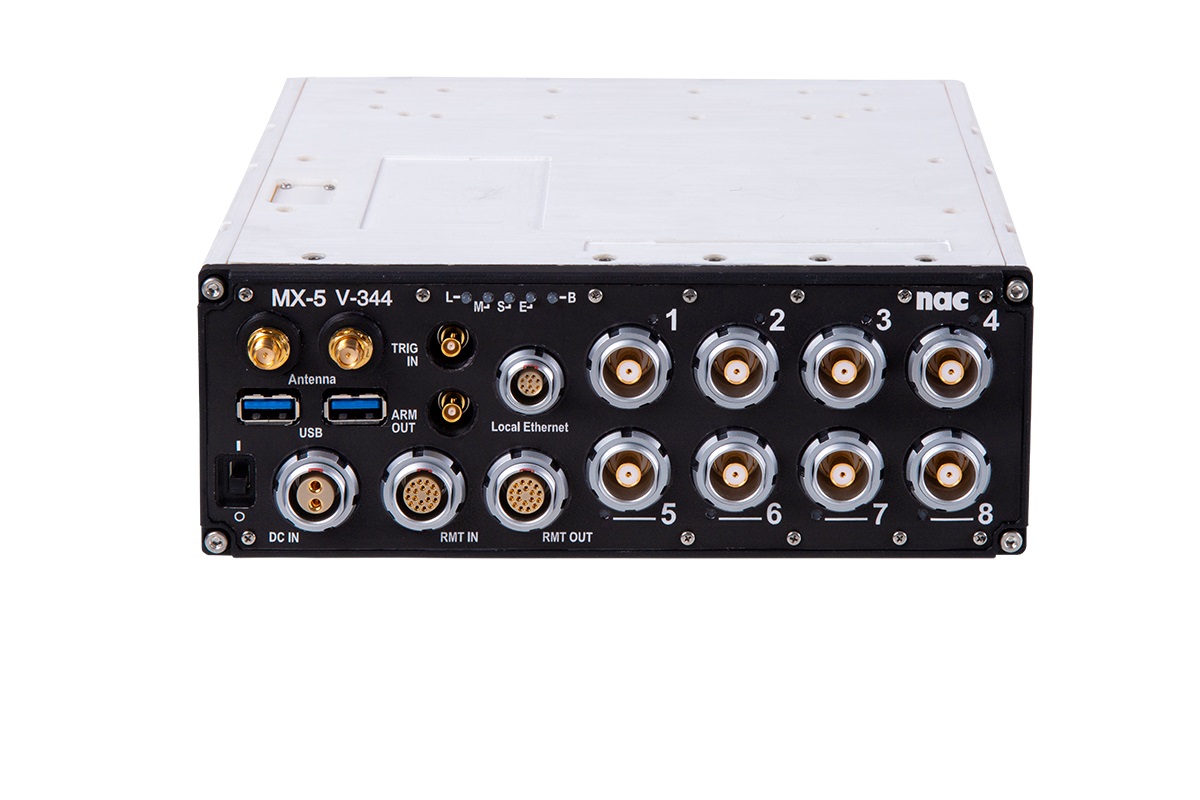

  • 本体(DRP)仕様 MX-5
    カメラヘッド接続数 最大4台
    入力信号 トリガー / EST / IRIG-B / PWR CTL
    出力信号 露光パルス / ステータス
    インターフェース 1,000BASE-T / USB3.0
    耐衝撃性能 衝撃150G(6軸) ハーフサイン11ms
    衝撃200G(6軸) ハーフサイン7ms
    制御ソフトウェア MLink(付属)
    電源 DC24V(ACパワーシステム付属)
    外形寸法*1 約(W)195×(H)60×(D)160 mm
    質量*2 約3.5kg

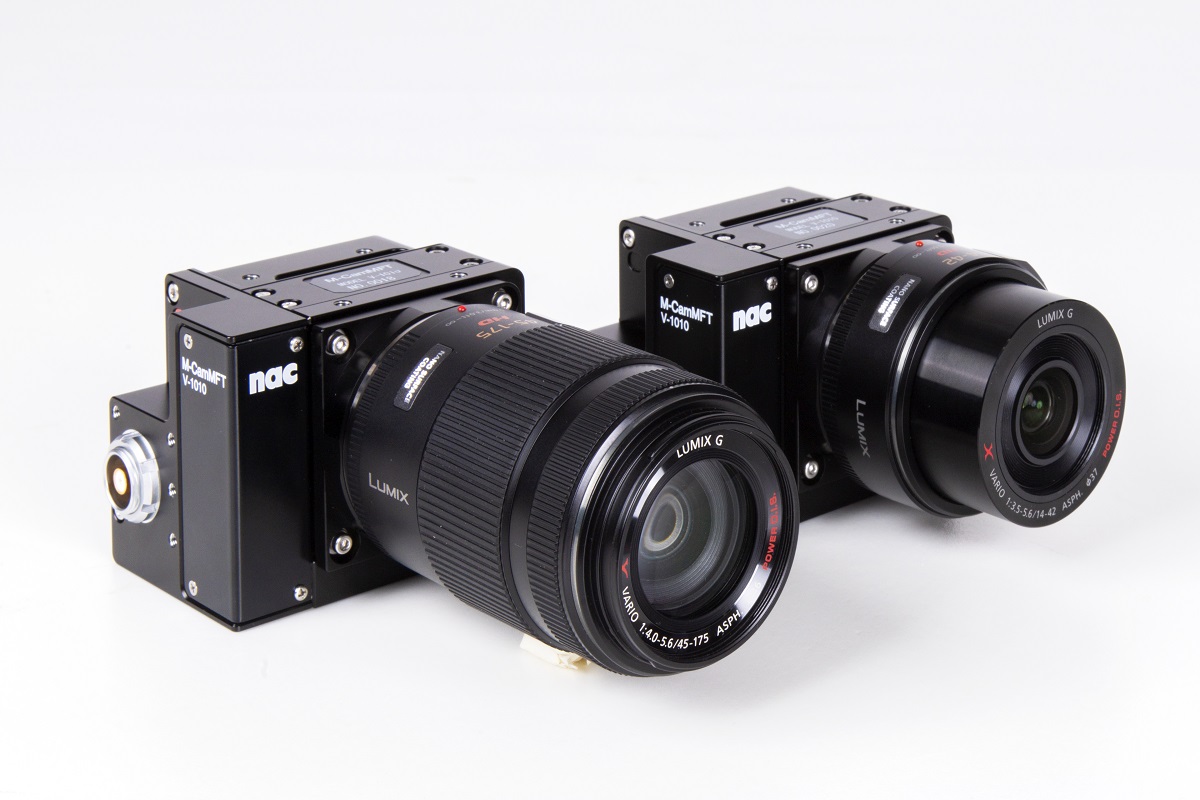

    カメラヘッド仕様 M-Cam
    撮像素子*3 207万画素 固体撮像素子
    ISO感度(推奨露光指数) カラーISO 8,000 / モノクロISO 32,000
    電子シャッター 1/100~1/500,000秒
    メモリー 4GB
    メモリーセグメント 最大16分割
    濃度階調 8 / 10bitの中から選択
    トリガーモード NORMAL

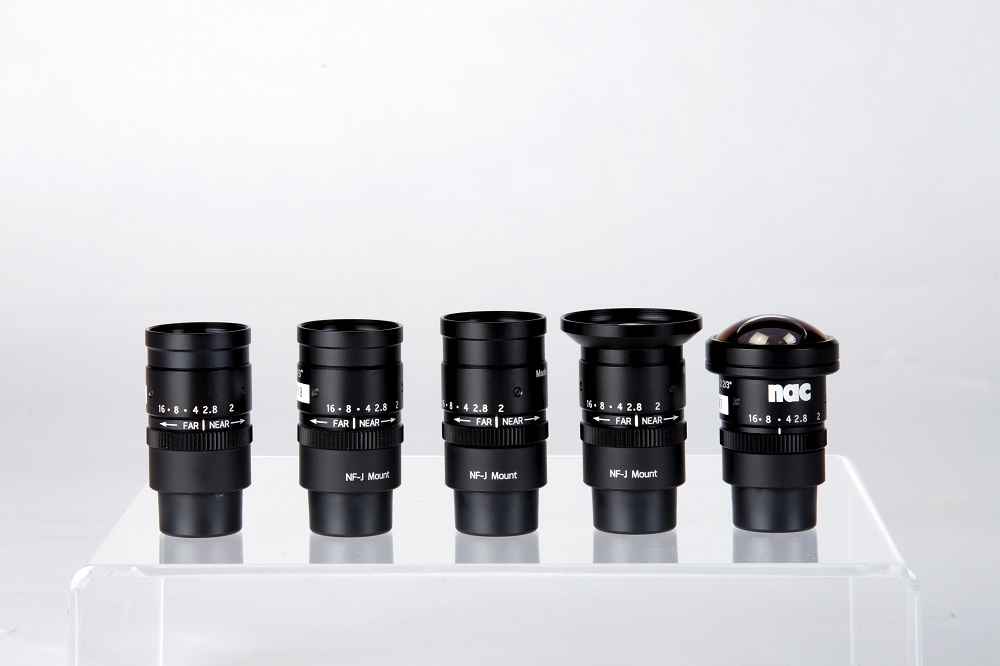

    レンズマウント Cマウント
    カメラケーブル 外径φ6.9mm 長さ5 / 10 / 20m選択
    耐衝撃性能 衝撃150G(6軸) ハーフサイン11ms
    衝撃200G(6軸) ハーフサイン7ms
    外形寸法*1 約(W)75×(H)55×(D)55 mm
    質量*4 約450g

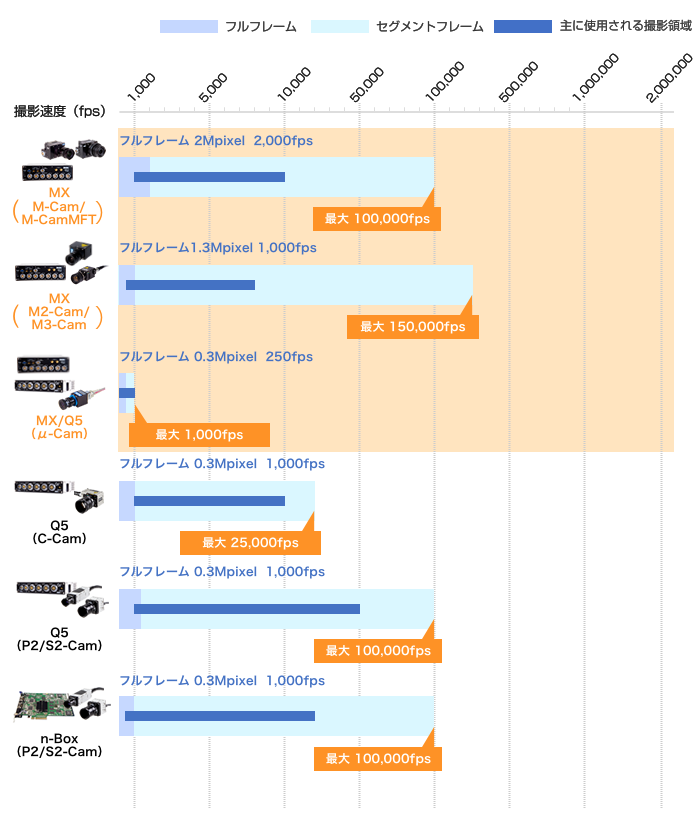

    撮影速度
    速度(fps) 水平解像度×垂直解像度(pixel)
    2,000 1,920×1,080
    2,500 1,920×960
    3,000 1,920×720
    5,000 1,920×480
    8,000 1,920×296
    10,000 1,920×232
    20,000 1,920×108
    100,000 1,920×8
    機能
    同期撮影 GX-HUBの使用により完全同期撮影が可能(GX-HUBとQ-HUBの混在使用可能)
    Gトリガー機能 カメラ内蔵のGセンサーにより撮影を開始
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護
    自動保存 eMMC64GBに自動でデータを保存
    オプション機器
    ビューファインダリモコン 撮影条件設定、再生条件設定、データ保存などに対応したタブレット端末

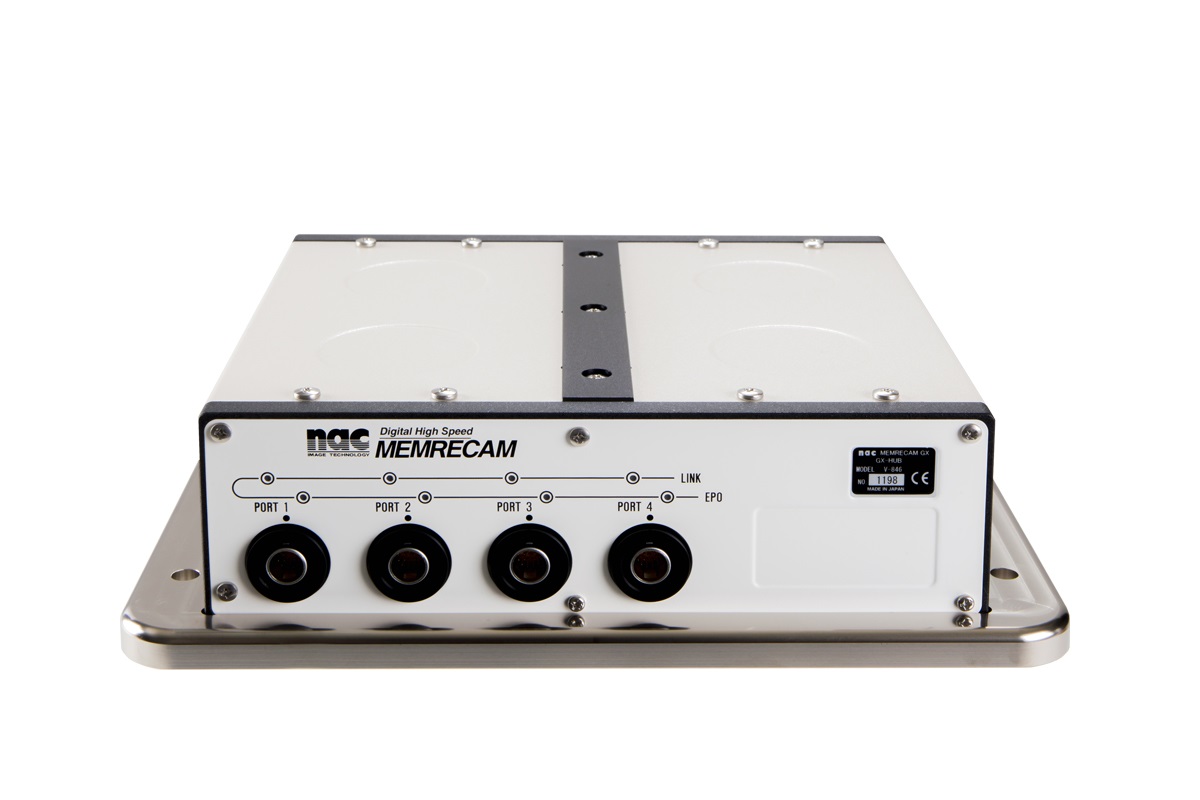

    GX-HUB MX、HX、GXシリーズのカメラ同期システムを構築

  • *1 突起部、オプション品除く
    *2 DRP本体のみ、オプション品除く
    *3 カラーもしくはモノクロを購入時選択
    *4 カメラヘッドのみ、ケーブルを除く

  •

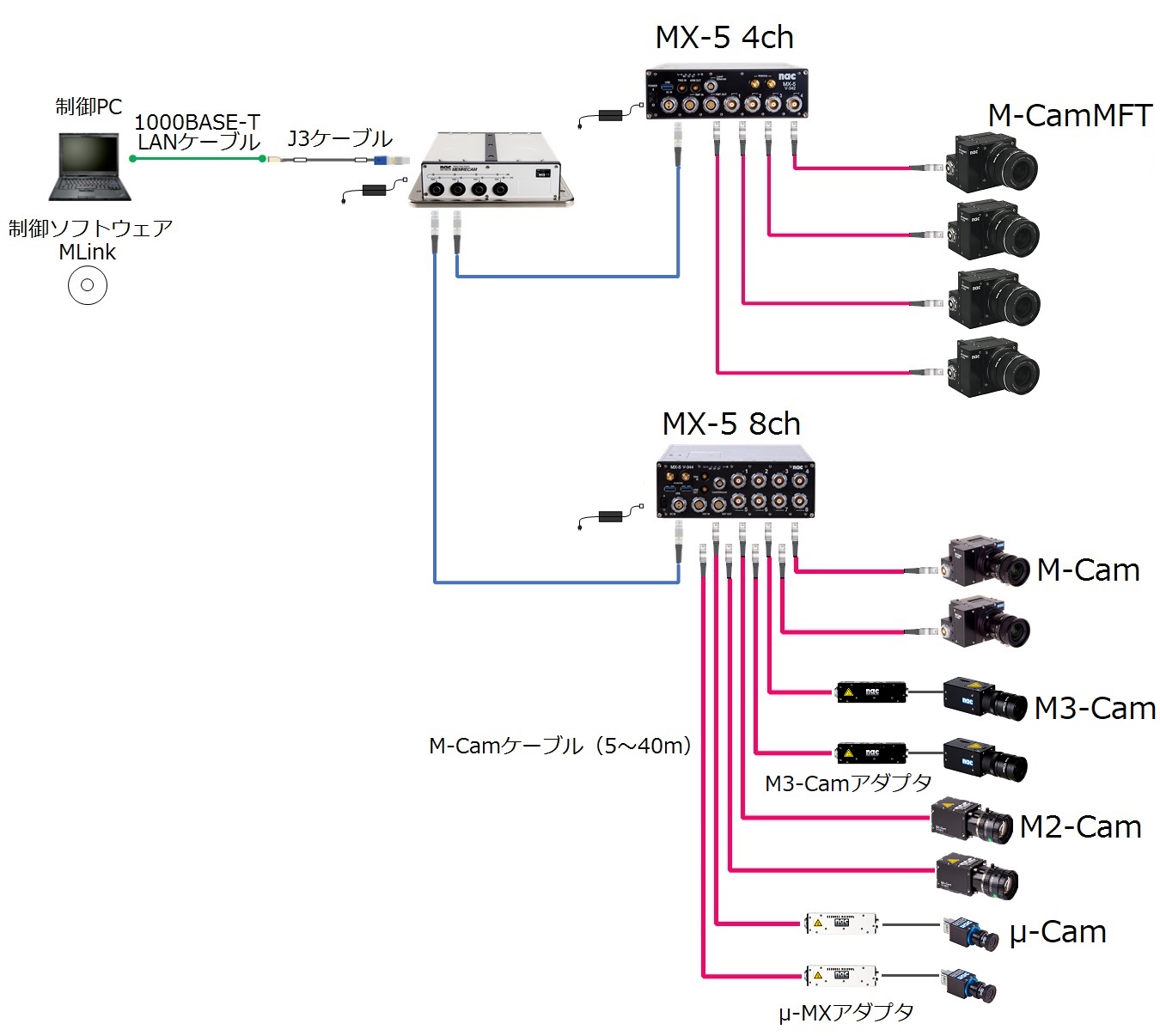

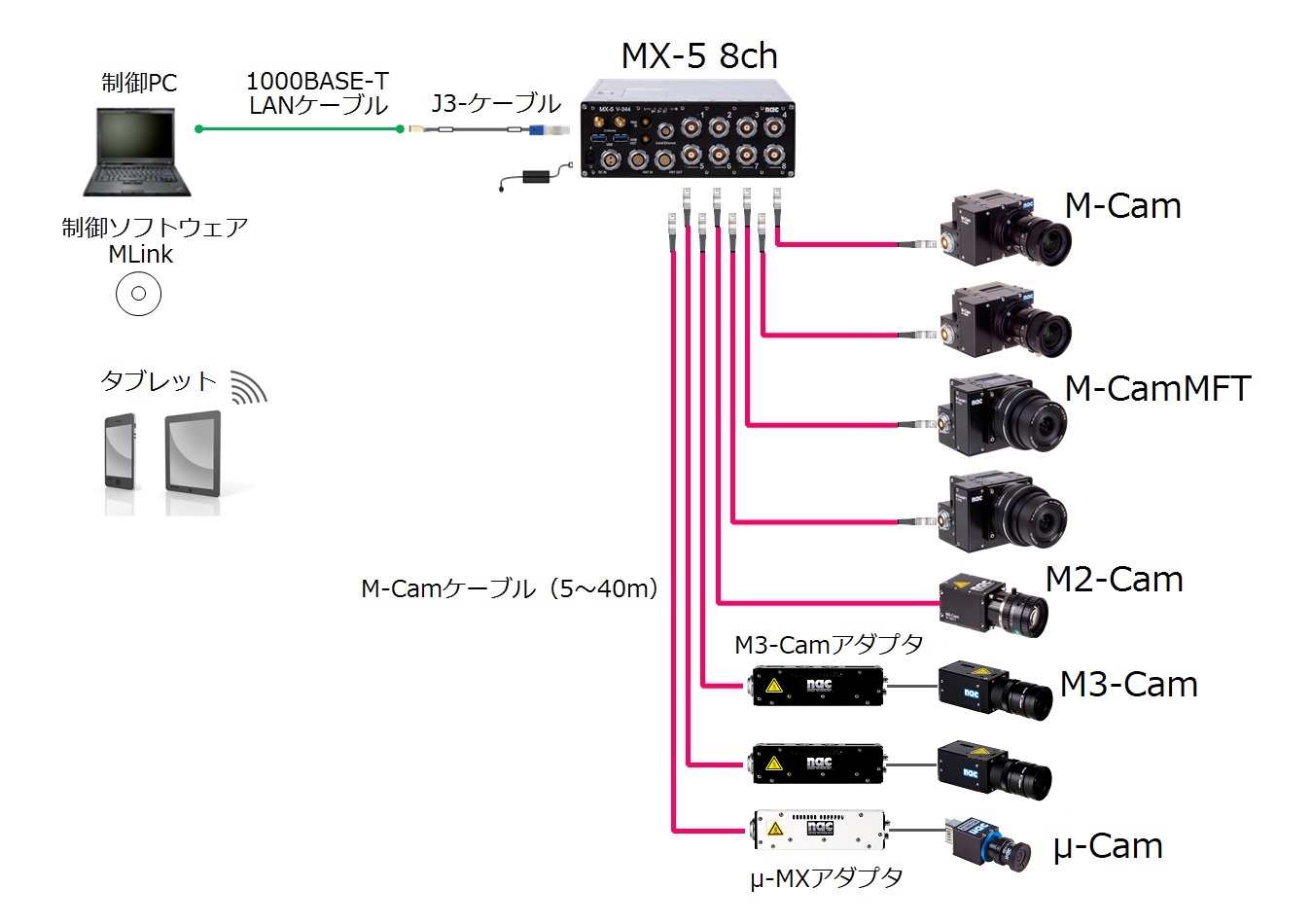

  • システム構成例

  •
  • MLink(エムリンク)

    MEMRECAM MXはMLink(エムリンク)で制御します。カメラ制御や、カメラで作成された画像データ(MCFF*ファイル)・AVIファイルなどの再生が可能です。スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能を搭載しています。

  • 基本仕様
    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM HX / GX / Qカメラ(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ/ エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF)をカメラ本体のメモリーからパソコンへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス ほか
    画像データ変換
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイ ルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF / PNG
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 ほか
    *MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM Qシリーズ
    MEMRECAM HXシリーズ
    MEMRECAM GXシリーズ

  • 推奨動作環境
    対応OS Windows 10
    Windows 8 / 8.1
    Windows 7
    CPU Intel Core i5、1.2GHz 以上(表示処理の速度はCPUの性能に大きく依存します)
    メモリー 64bit OS 8GB以上
    ディスプレイ 画面サイズ1,920×1,080 以上(フルカラー)
    ディスク空き容量 プログラム用に60MB以上
    ※有償オプションGPU高速化機能の対応ドライバーはCUDA4.1以降の新しいものをご利用ください。

  •
