ハイスピードカメラMEMRECAM HX-7S

MEMRECAM HX-7S

高感度高解像度一体型カラーモノクロ

感度優先モードによるモノクロISO80,000の高感度撮影。CFastやUSB3.0に対応して高速画像保存を実現したハイスピードカメラです。

  • 感度優先モード

    新たに搭載された感度優先モードにより、カラーISO16,000、モノクロISO80,000の高感度撮影を実現しました。明るい画像をより明るくすることで、今まで見えなかった 現象を可視化します。

  • 100×100×205mmの筐体

    既存のHXシリーズより小型化された筐体。
    機動性を重視した形となり、研究開発用途、生産技術分野まで幅広いニーズにお応えします。

  • 内蔵メモリー最大32GB搭載可能 / USB3.0 、CFast対応

    小型化された筐体内に最大32GBのメモリーが搭載でき、長時間記録、分割撮影などさまざまなモードによる記録に対応。USB3.0のインターフェースを標準装備のほか、フラッシュメモリーカードCFastへの毎秒40MBの高速画像保存が可能です。

  • Display Port

    Display Port採用により、DVI-D、HDMI、Display Portの3種類のモニターに対応しました。

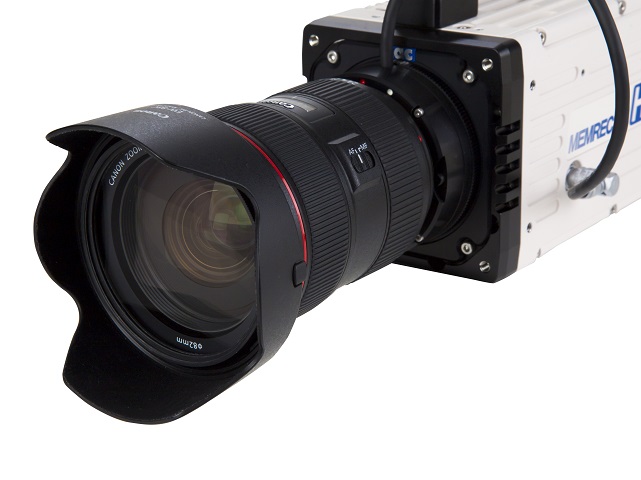

  • EFレンズのリモート制御

    レンズ制御機能の内蔵によりEFレンズのリモート制御が可能です。

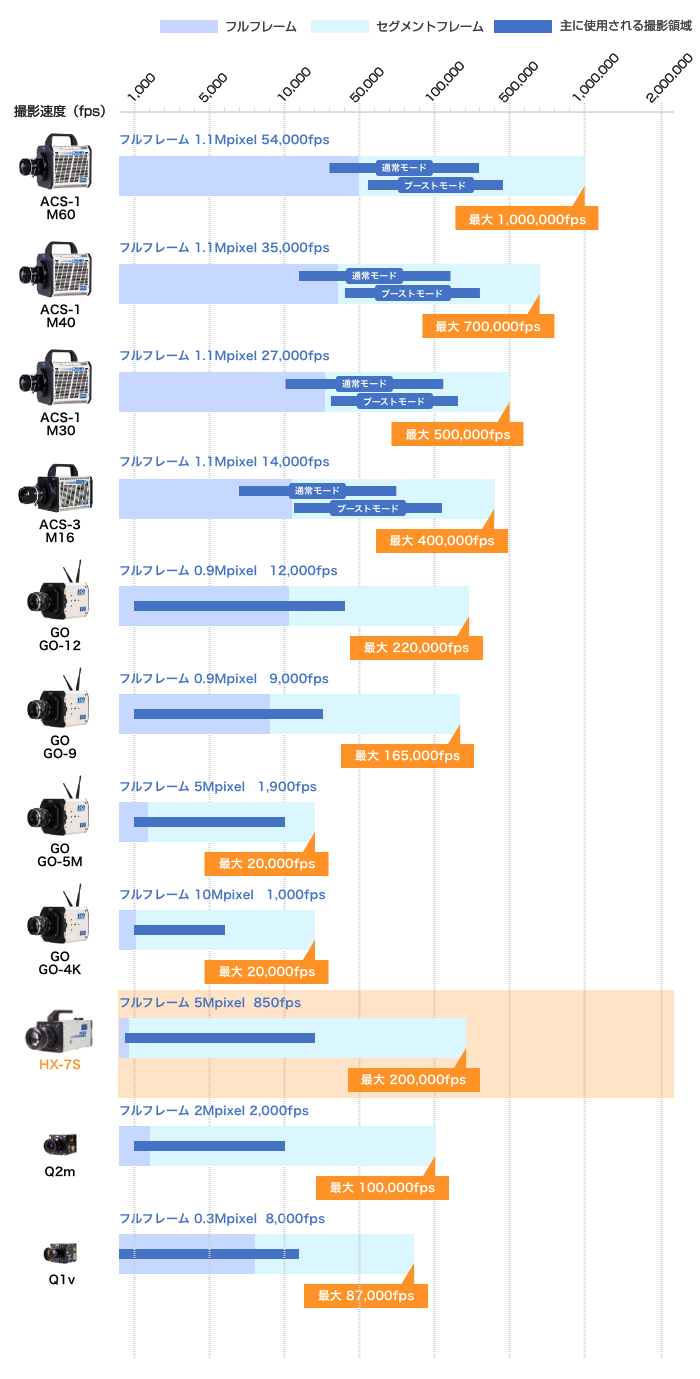

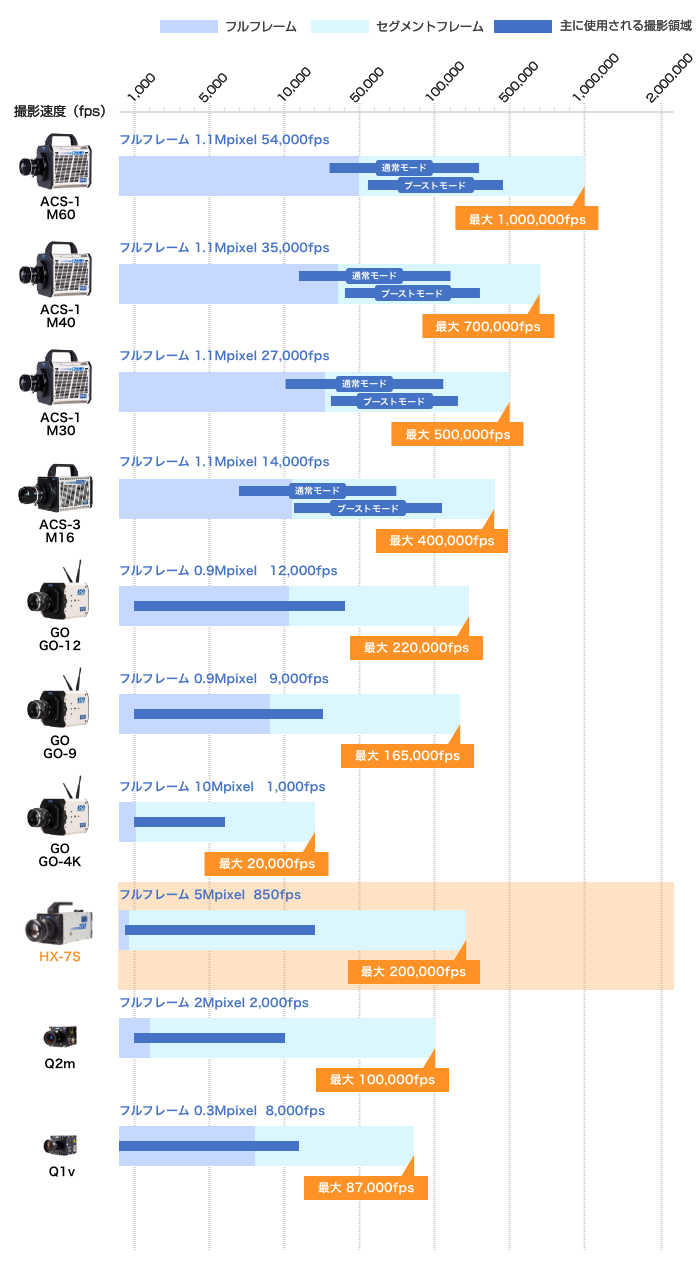

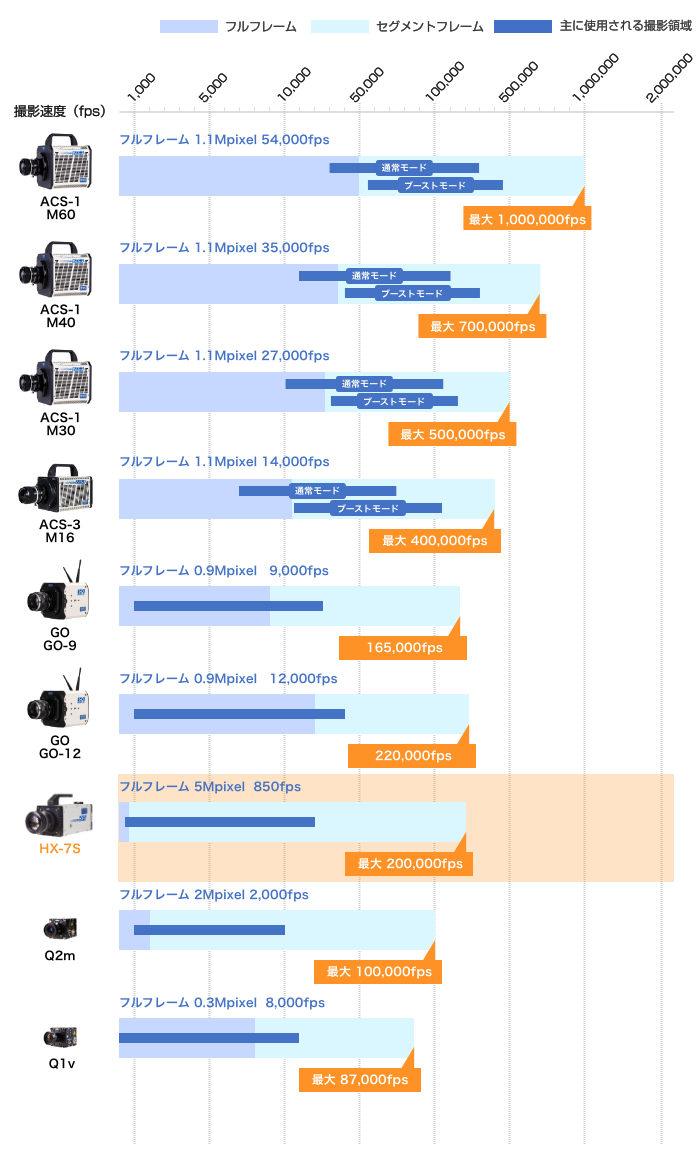

  • ハイスピードカメラ仕様比較表
  •
  • MEMRECAM HX-7Sの仕様
    撮像素子*1 500万画素 固体撮像素子
    ISO感度(画質優先モード) カラーISO 2,000 / モノクロISO 10,000
    (GXCモード時、カラーISO8,000 / モノクロISO40,000)
    ISO感度(感度優先モード) カラーISO 16,000 / モノクロISO 80,000
    電子シャッター 1/100~1/909,090秒
    メモリー*2 16GB / 32GB
    メモリーセグメント 最大64分割
    録画時間 8bit撮影時 約8.6秒
    10bit撮影時 約6.9秒
    12bit撮影時 約5.7秒
    (800fps、2,560×1,920pixel、32GB時)
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Fマウント(絞り環や絞りレバーがないレンズを除く)
    Cマウント*3 / NMマウント*3 / EFマウント*3
    入力信号 EST / トリガー 接点およびフォトカプラ絶縁 / IRIG-B(AM)/ ARM CMD / PWR CTL
    出力信号 露光パルス / ARMステータス / FAULTステータス / Display Port / トリガー
    トリガーモード NORMAL / EVENT / BURST / MULTI / LINEAR
    インターフェース 1,000BASE-T / USB2.0 / USB3.0 / CFast
    制御ソフトウェア HXLink / MLink(付属)
    カメラ電源 DC24V(ACパワーシステム付属)
    外形寸法*4 約(W)100×(H)100×(D)205mm
    質量*5 約3.0kg
    撮影速度
    速度(fps) 水平解像度×垂直解像度*6(pixel)
    850 2,560×1,920
    1,000 2,560×1,680
    2,000 1,920×1,080
    3,000 1,280×1,072
    4,000 1,280×720
    5,000 1,024×768
    6,000 896×736
    8,000 768×624
    10,000 640×592
    20,000 512×352
    30,000 384×296
    40,000 384×216
    50,000 320×192
    80,000 320×112
    100,000 320×88
    200,000 320×32
    機能
    ダイナミックレンジ拡大機能 高輝度でのピクセル飽和を防いで画質を最適化
    同期撮影 GX-HUB*3の使用により完全同期撮影が可能
    (GX-HUBはfx用M-HUB*3と混在使用可能)
    PIV用2枚連続撮影モード
    (フレームストラドリング撮影)
    最短286nsのレーザーパルス光に対応
    撮影速度可変機能 撮影中に高速撮影と低速撮影切換え可能
    低速撮影は高速撮影の1/2~1/100まで設定可能
    イメージトリガー機能 画像上で任意に設定した検出エリアの輝度の変化を3段階で検出して撮影を開始
    ポストトリガー機能 トリガー信号入力から撮影開始までの間を最長65,536fpsまたは10分まで設定可能
    AND/ORトリガー TRIG1、TRIG2に入力されたトリガー信号に対して、ANDまたはORの条件で撮影開始
    リスタートトリガー機能 入力トリガー信号で新たに露光開始
    オートパイロット機能 撮影、データ保存などを任意のシーケンスで自動繰返し撮影可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護
    オプション機器
    J-PAD3 撮影条件設定、再生条件設定、データ保存などに対応したリモートコントローラー
    ビューファインダー ピント合わせや撮影後の映像の確認をする5.7インチLCDモニター
    GX-HUB HX、GX、fxシリーズのカメラ同期システムを構築

  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 オプション
    *4 突起部、オプション品除く
    *5 カメラ本体のみ、オプション品除く
    *6 録画速度の総画素数以下の場合、任意に設定可能

  •
  • システム構成例

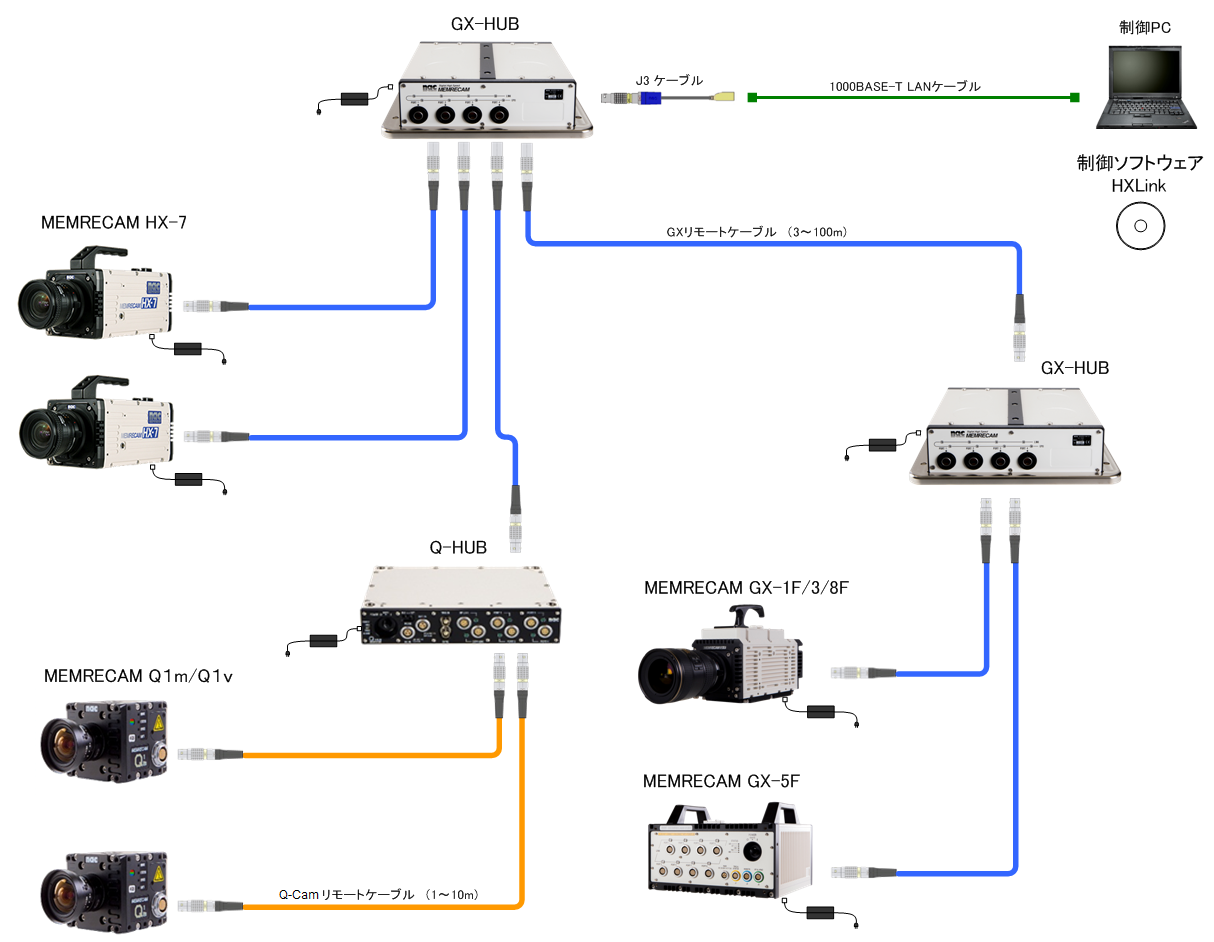

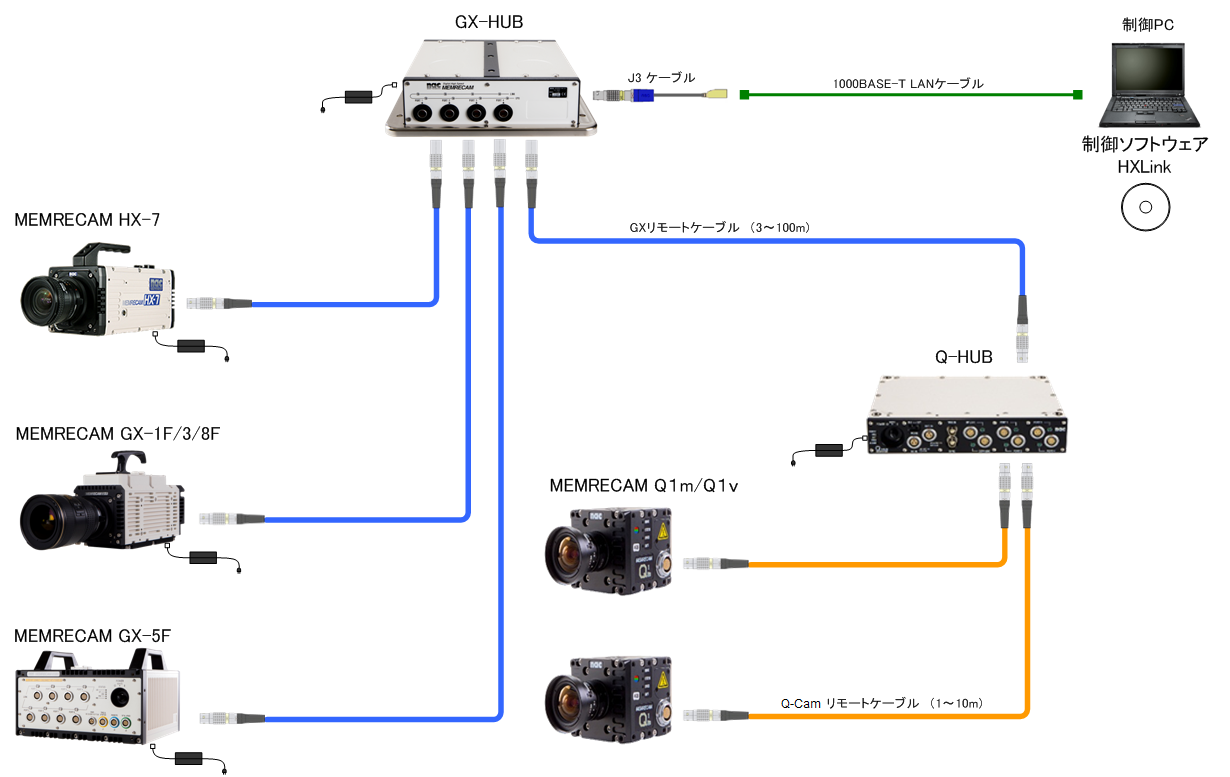

    オプションGX-HUBの使用により複数のMEMRECAMシリーズのカメラを完全同期して撮影することが可能です。

  •
  • HXLink(エイチエックスリンク)

    ハイスピードカメラMEMRECAMシリーズはHXLink(エイチエックスリンク)で制御します。カメラ制御や、これらのカメラで作成された画像データ(MCFFファイル)・AVIファイルなどの再生が可能です。複数動画像ファイルの同期再生機能、スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能、簡易解析機能を搭載しています。

  • 基本仕様
    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM HX / GX / Q / fxカメラ(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF*1)をカメラ本体のメモリーからパソコンへダウンロード可能
    USB接続されたHDDへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像リサイズ ほか
    画像データ変換
    一括自動変換機能 複数のMCFFファイルをバッチ処理で汎用フォーマットに変換可能
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF
    サムネイル表示 カメラを含む選択した画像ファイルを一覧サムネイル表示(選択可能)
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 / 複数ファイルの同期再生 ほか
    画像計測 座標計測(カメラプレビュー画像、カメラ画像ファイル、変換画像ファイル)
    LAA計測(カメラ画像ファイル、変換画像ファイル)
    *1 MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM ACSシリーズ ×
    MEMRECAM MXシリーズ ×
    MEMRECAM Qシリーズ △ *2
    MEMRECAM HXシリーズ
    MEMRECAM GXシリーズ
    ULTRA Cam HS-106E ×
    MEMRECAM fxシリーズ ○(TCP/IPのみ)
    MEMRECAM ciシリーズ ×
    *2 Q1m/Q1vをご利用のお客さまはWindows 7以降でご運用ください。
    インストール時はOSに対応した「FilterDriver」フォルダを必ず選択ください。
    Q1m/Q1vを制御しない場合は「GenICam」および「FilterDriver」のインストールは不要です。

    ※MEMRECAM ciシリーズ、ULTRA Cam HS-106Eでは、リモート制御機能が動作しません。該当機種でリモート制御機能をご利用のお客さまは弊社営業担当へお問い合わせください。
    ※HXLink1.62b以降、ULTRA Cam HS-106Eのリモート制御機能はサポートを終了しました。ULTRA Cam HS-106Eのリモート制御機能をご利用のお客さまは、弊社営業担当へお問い合わせください。

  • 動作環境
    対応OS Windows 10 Pro 64/32bit
    Windows 8/8.1 Pro 64/32bit
    Windows 7 Ultimate/Professional 64/32bit
    Windows Vista Ultimate/Business+SP1 64/32bit
    Windows XP Professional+SP2 32bit
    CPU Intel Core2Duo 2GHzまたは同等以上のもの(表示処理の速度はCPUの性能に大きく依存します)
    メモリー 2GB以上
    ディスプレイ 画面サイズ1,280×1,024以上、96dpi、フルカラー
    ※Q1m/Q1vの制御は、Windows 7/8/8.1/10のみ対応しています。
    ※Windows 2000のサポートは終了しました。
    ※GPU高速化機能の対応ドライバーはCUDA4.1以降の新しいものをご利用ください。CUDA4.0までのサポートは終了しました。

  • ダウンロード
    HXLinkは本サイトよりダウンロードして利用が可能です。詳しくは下記リンクからご確認ください。

  •




    MEMRECAM HX-7S

  • この製品のカタログをご希望のかたは(カタログリスト追加)ボタンを 押してください。カタログダウンロードページでダウンロードできます。
