HIGH SPEED CAMERAハイスピードカメラ

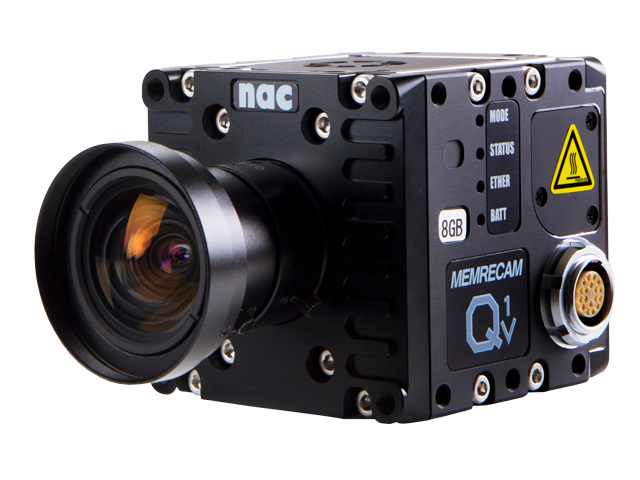

6cm角小型一体型ハイスピードカメラ(高速度カメラ)MEMRECAMQ1m/Q1v

MEMRECAM Q1m/Q1v

高感度耐G一体型小型カラーモノクロ

MEMRECAM(メモリカム)Q1m/Q1vは、62×62×65mmの手のひらサイズをさらにひとまわり小さくした一体型ハイスピードカメラ(高速度カメラ)です。1,280×1,024ピクセルで2,000コマ/秒撮影可能な「Q1m」と、モノクロISO50,000を有する「Q1v」の2種類をラインナップしています。また、耐G性能が備わっているため自動車の車載衝突実験や、さまざまな衝撃や振動が加わる耐環境下でもハイスピード撮影が行えるほか、これまで困難であった高所・狭所での撮影から、顕微鏡などと組み合わせた拡大撮影まで、幅広い分野のユーザーニーズに応えるハイスピードカメラです。

  • 小型・軽量な設計

    6cm角一体型ハイスピードカメラ(高速度カメラ)

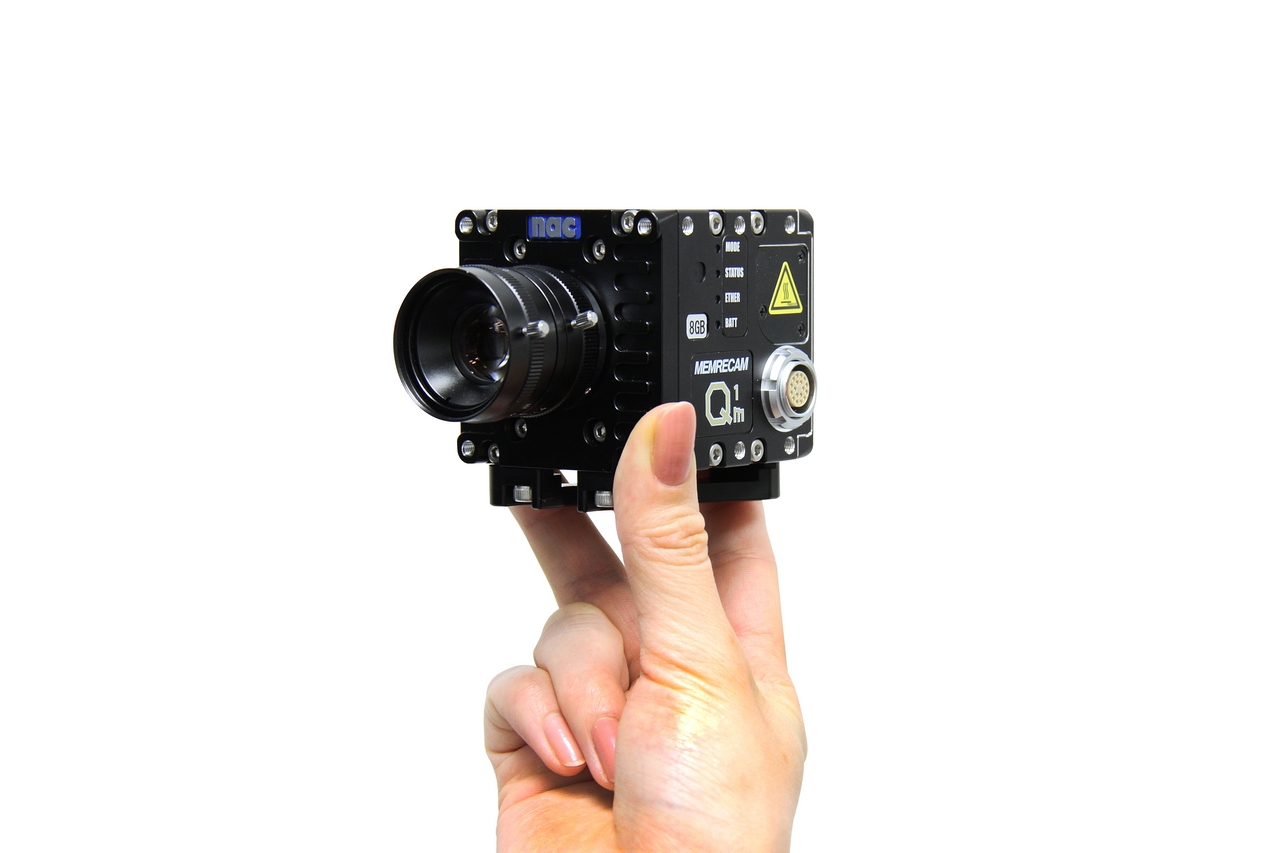

    テニスボールサイズの小型一体型モデル

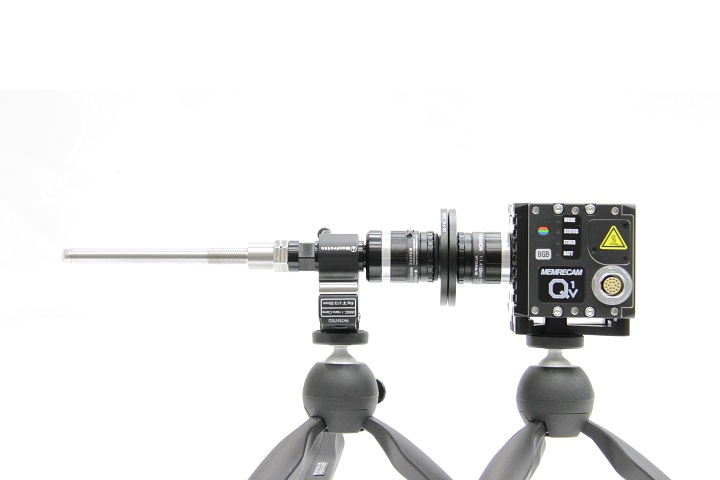

    62×62×65mmと手のひらサイズをさらにひとまわり小さくした本体に撮影部と記録部がつまった新設計。重さも470gと従来製品より1/10軽量化を実現しました。これまで設置が困難であったカメラレイアウトをはじめ、顕微鏡下や拡大光学系と組み合わせての撮影も極めて容易となりました。

  • 耐衝撃性能

    ハイスピードカメラ MEMRECAM Q1v 車載撮影
    150Gの耐衝撃性能を有した堅牢ボディー
    自動車の衝突実験、宇宙開発などの現場での使用を想定した耐衝撃性能を有したハイスピードカメラです。150Gの衝撃に耐え得る堅牢なボディーで、過酷な環境での高速現象の解明に幅広く適用できます。

  • Gセンサー

    MEMRECAM Q1m/Q1v
    Gセンサーの波形データ
    カメラ本体にGセンサーを内蔵し、衝撃が一定値を超えるとトリガーが入力される機能を有しています。外部トリガーを入力できない場面で効果を発揮します。

  • 1,280×1,024ピクセルのハイスピード撮影「Q1m」

    131万画素(1,280×1,024ピクセル)で2,000コマ/秒のハイスピード撮影が可能です。2/3インチCマウントレンズでケラレなく、フルサイズ撮影が行えます。

  • カラーISO8,000、モノクロISO50,000の高感度「Q1v」

    カラーモデルでISO8,000、モノクロモデルではISO50,000を達成しました。モノクロモデルでは120Luxの低照度環境下でも1,000コマ/秒での撮影ができ、熱に弱い対象物、生物などの撮影時に威力を発揮します。また、十分な照明があった場合には、絞り(アイリス)を調節することで深度(ピント)の深い立体感ある映像を撮ることが可能です。

  • 技術PR

    ●本体サイズが約60mm角の470gと小型・軽量な一体型カメラであるため、さまざまなアングルでのカメラ設置が容易に行えます。
    ●Q1mは131万画素(1,280×1,024ピクセル)で2,000コマ/秒撮影でき、2/3インチサイズのCマウントレンズでケラレなく高画質撮影が可能です。
    ●Q1vはカラーISO8,000、モノクロISO50,000と高感度であるため、低照度環境下でも鮮明な高速現象撮影が行えます。
    ●耐衝撃性能(150G)を有しており、自動車衝突安全実験での車載計測など衝撃が加わる過酷な環境下でも使用可能です。

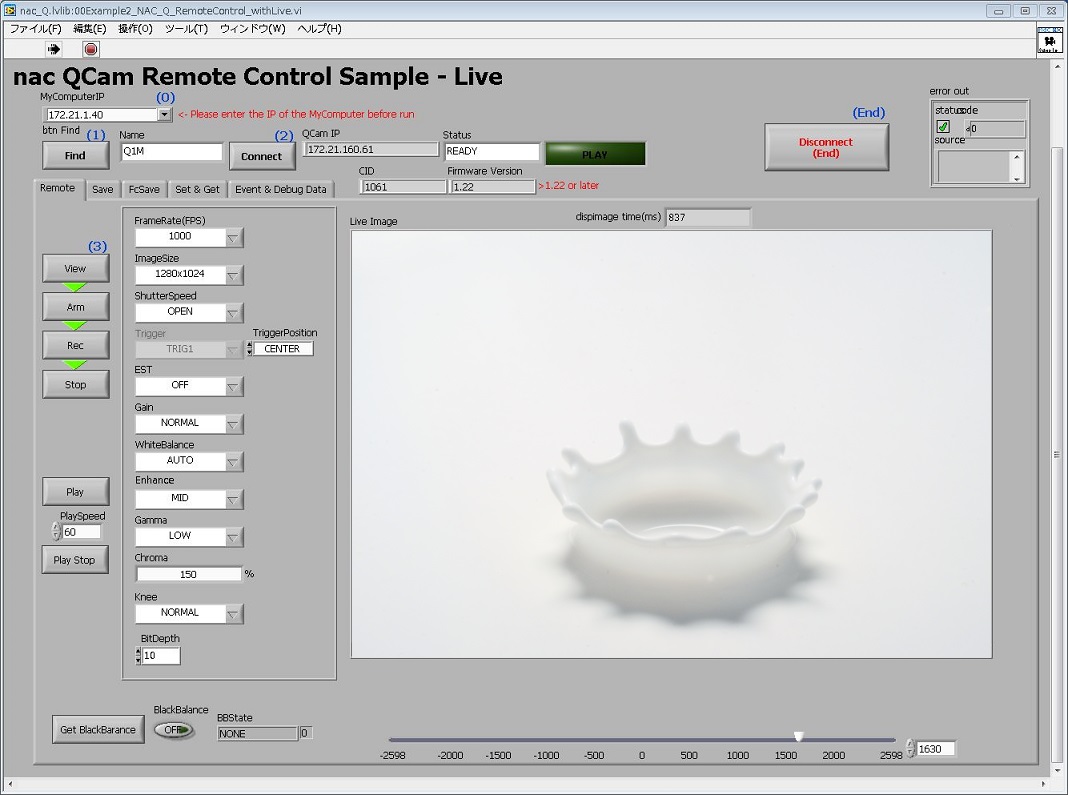

  • LabVIEW対応

    株式会社イー・アイ・ソルの協力によりNational Instruments社LabVIEWをベースにして、Q1m/Q1vの制御を実現しました。基本的な撮影はもちろん、試験装置の制御などを含めたシステムアップのカスタマイズにも対応しています。

  •

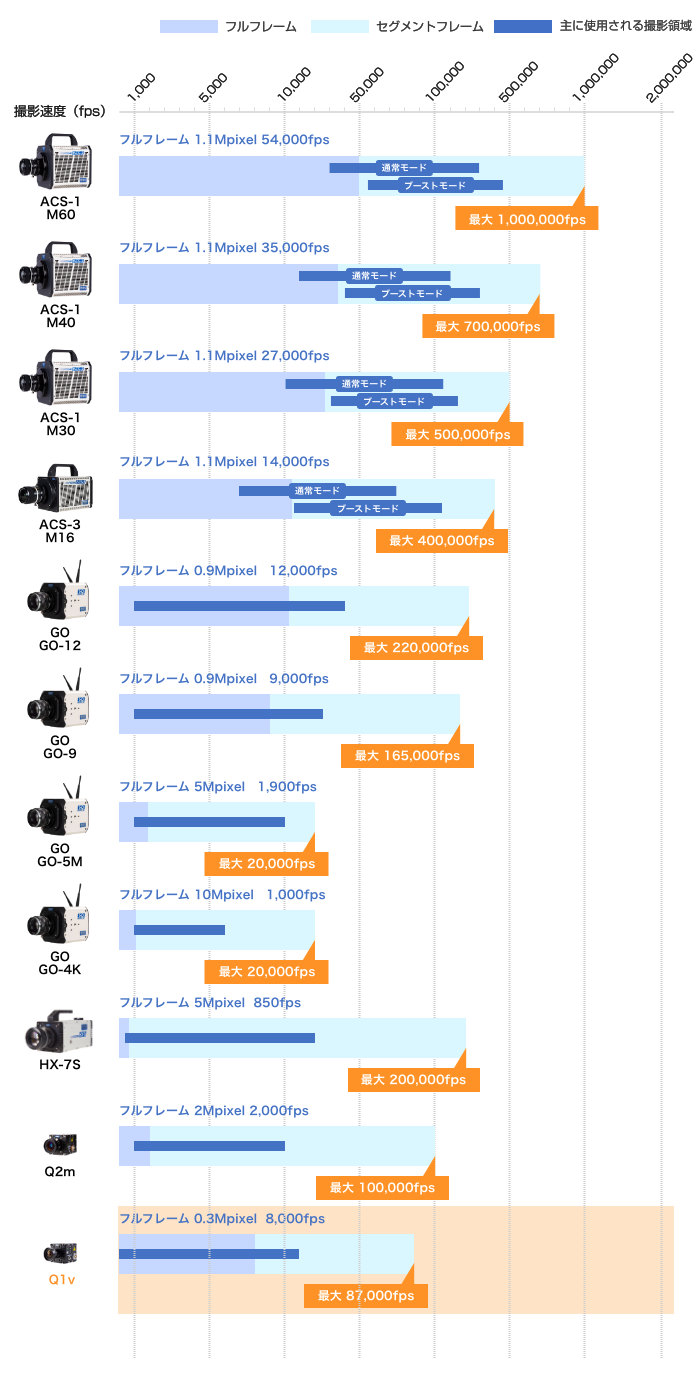

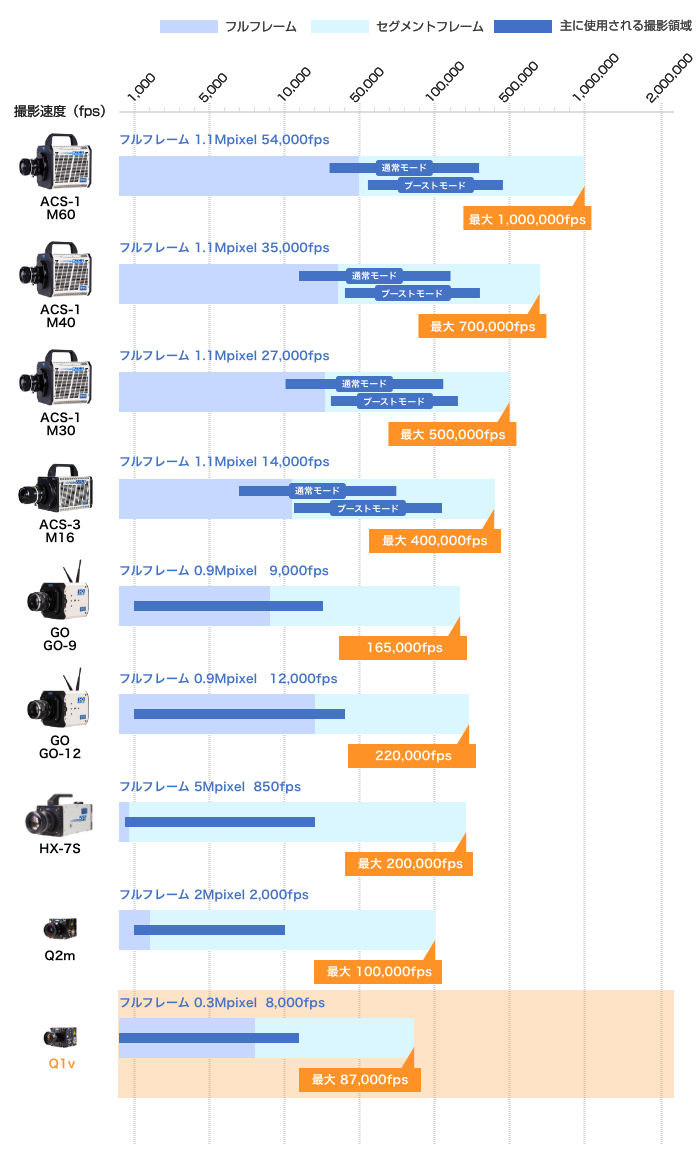

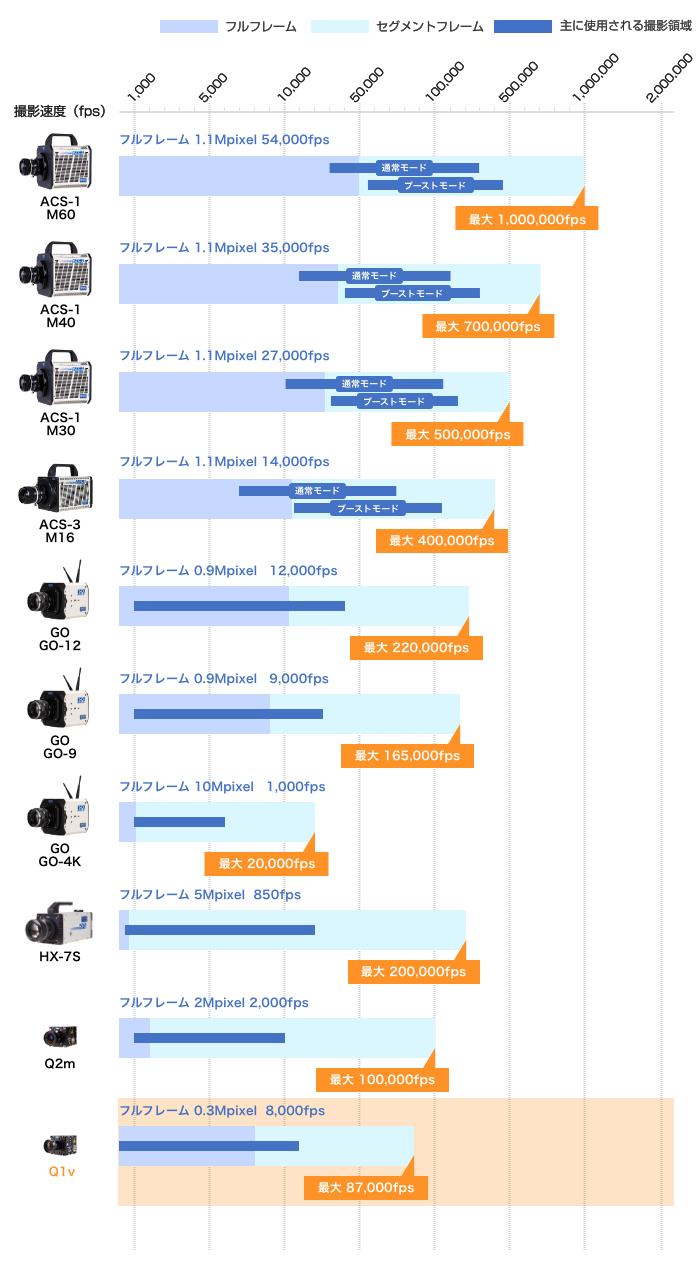

    ハイスピードカメラ仕様比較表
  •
  • Q1m Q1v
    撮像素子*1 131万画素 固体撮像素子 30万画素 固体撮像素子
    ISO感度(画質優先モード) カラーISO 1,000 / モノクロISO 6,400 カラーISO 8,000 / モノクロISO 50,000
    ISO感度(感度優先モード)*6 カラーISO 3,200 / モノクロISO 20,000 カラーISO 25,000 / モノクロISO 160,000
    電子シャッター 1/100~1/166,000秒
    メモリー*2 4GB / 8GB
    メモリーセグメント
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Cマウント
    入力信号 ステータス、録画トリガー、IRIG
    出力信号 ステータス、露光パルス
    トリガーモード NORMAL
    インターフェース 1,000BASE-T
    制御ソフトウェア HXLink(付属)
    カメラ電源 DC24V(ACパワーシステム付属)
    耐衝撃性能 衝撃150G ハーフサイン10ms
    外形寸法*4 約(W)62×(H)62×(D)65 mm
    質量*5 約470g
    撮影速度
    速度(fps) 水平解像度×垂直解像度(pixel)
    1,000 1,280×1,024 640×480
    2,000 1,280×1,024 640×480
    2,500 1,024×768 640×480
    2,800 1,280×720 640×480
    3,000 768×576 640×480
    4,000 640×480 640×480
    5,000 512×384 640×480
    6,000 384×288 640×480
    8,000 320×240 640×480
    9,000 256×192 512×384
    10,000 192×144 384×288
    20,000 160×80 192×144
    30,000 64×48 128×96
    40,000 64×32 64×64
    50,000 64×16 64×32
    70,000 64×16
    87,000 64×4 64×8
    機能

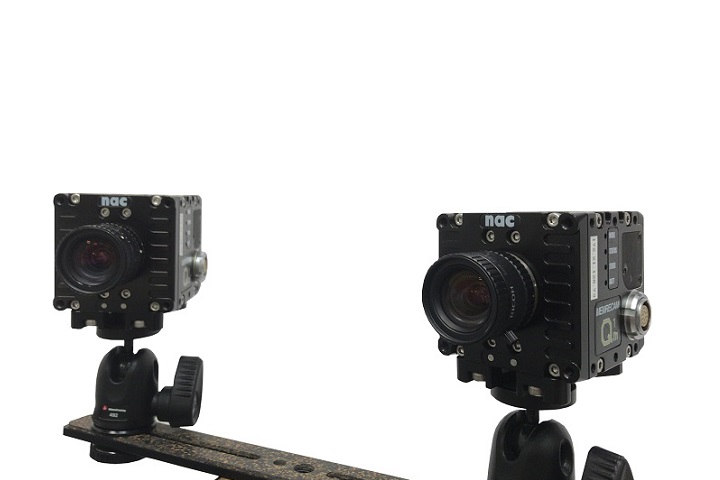

    同期撮影 Q-HUB*3の使用により完全同期撮影が可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護
    オプション機器
    耐G用カメラ・レンズホルダー 専用治具によりあらゆる方向からの衝撃に対してしっかりと保持する
    Q-HUB Qシリーズでカメラ同期システムを構築

  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 オプション
    *4 突起部、オプション品除く
    *5 カメラ本体のみ、オプション品除く
    *6 1,000fps、フル解像度時。撮影速度と解像度の設定条件により記載の値とならない場合がある。

  •

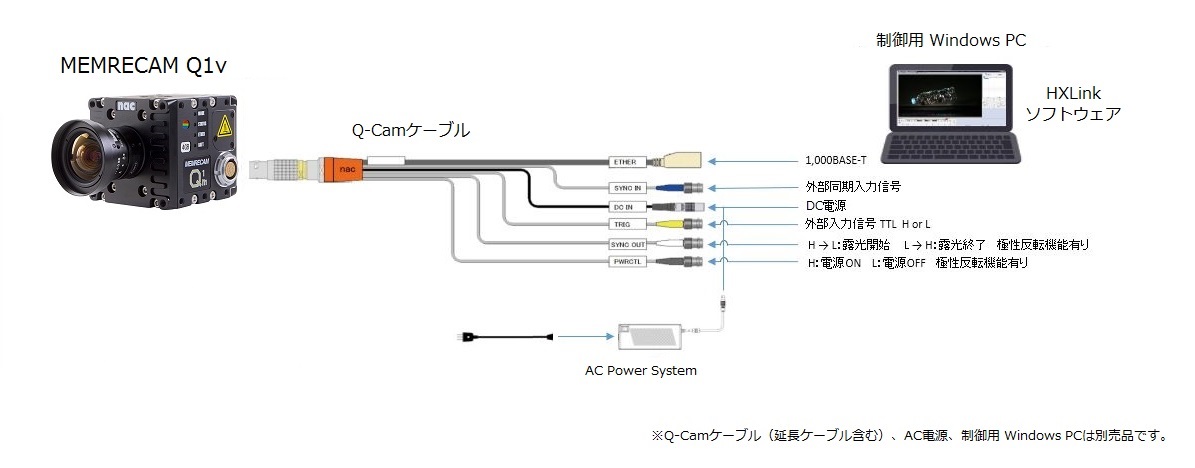

  • 接続図 / 各配線機能

    カメラに接続するケーブルは通信、電源、各種信号が1本にまとまっています。接続ミスや配線によるスペースを極力少なくすることができます。

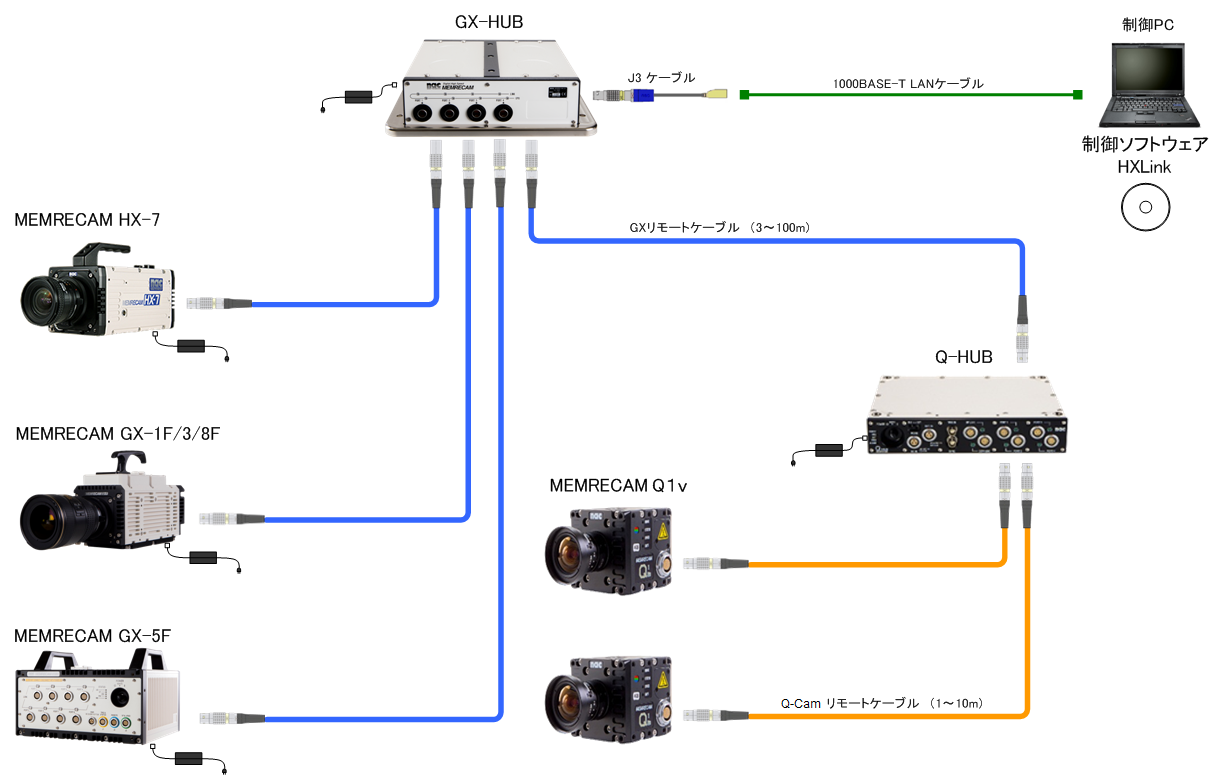

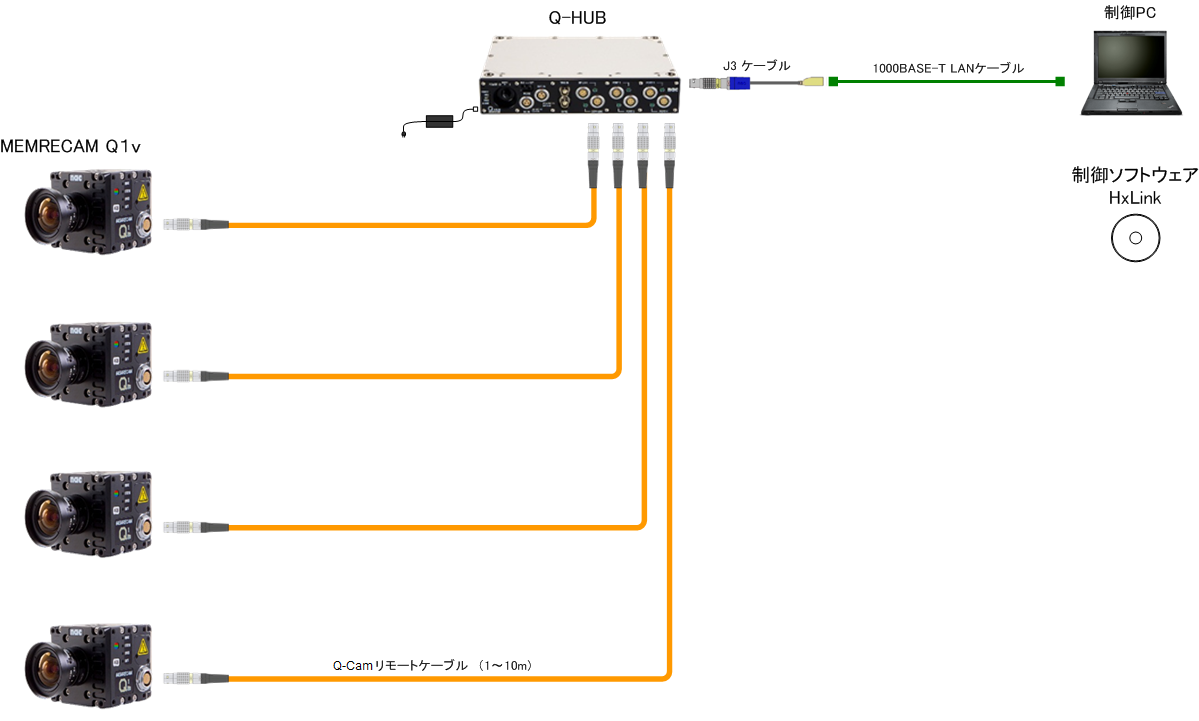

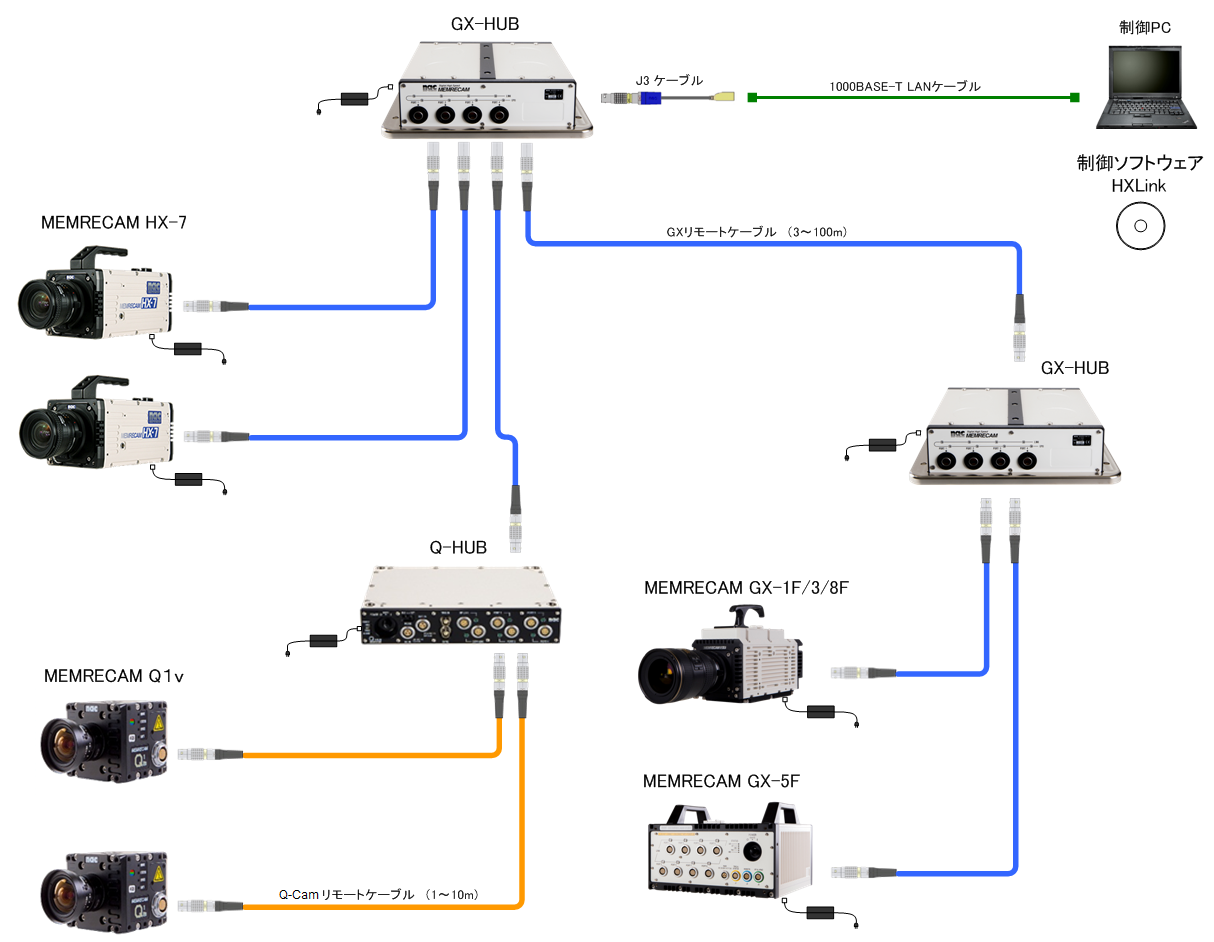

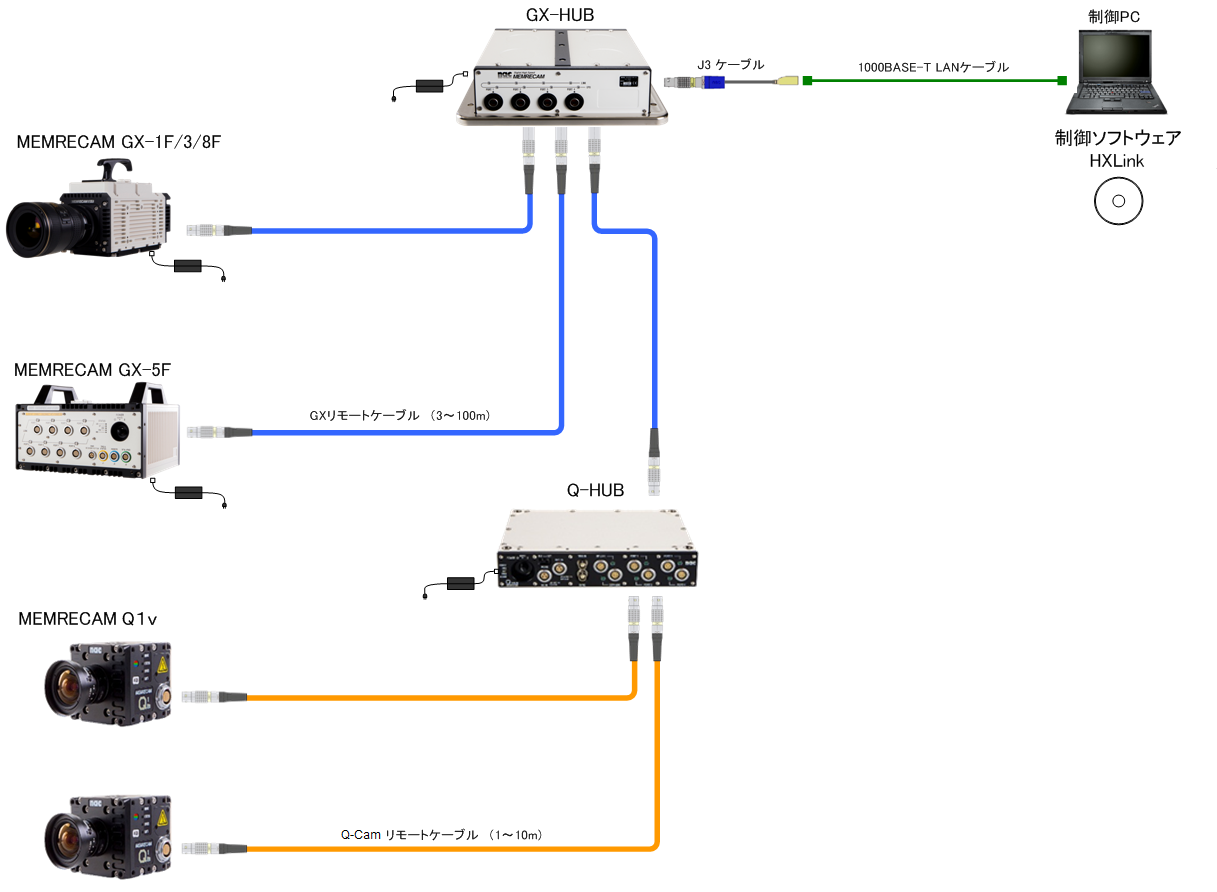

  • システム構成例

  •
  • HXLink(エイチエックスリンク)

    ハイスピードカメラMEMRECAMシリーズはHXLink(エイチエックスリンク)で制御します。カメラ制御や、これらのカメラで作成された画像データ(MCFFファイル)・AVIファイルなどの再生が可能です。複数動画像ファイルの同期再生機能、スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能、簡易解析機能を搭載しています。

  • 基本仕様
    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM HX / GX / Q / fxカメラ(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF*1)をカメラ本体のメモリーからパソコンへダウンロード可能
    USB接続されたHDDへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像リサイズ ほか
    画像データ変換
    一括自動変換機能 複数のMCFFファイルをバッチ処理で汎用フォーマットに変換可能
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF
    サムネイル表示 カメラを含む選択した画像ファイルを一覧サムネイル表示(選択可能)
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 / 複数ファイルの同期再生 ほか
    画像計測 座標計測(カメラプレビュー画像、カメラ画像ファイル、変換画像ファイル)
    LAA計測(カメラ画像ファイル、変換画像ファイル)
    *1 MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM ACSシリーズ ×
    MEMRECAM MXシリーズ ×
    MEMRECAM Qシリーズ △ *2
    MEMRECAM HXシリーズ
    MEMRECAM GXシリーズ
    ULTRA Cam HS-106E ×
    MEMRECAM fxシリーズ ○(TCP/IPのみ)
    MEMRECAM ciシリーズ ×
    *2 Q1m/Q1vをご利用のお客さまはWindows 7以降でご運用ください。
    インストール時はOSに対応した「FilterDriver」フォルダを必ず選択ください。
    Q1m/Q1vを制御しない場合は「GenICam」および「FilterDriver」のインストールは不要です。

    ※MEMRECAM ciシリーズ、ULTRA Cam HS-106Eでは、リモート制御機能が動作しません。該当機種でリモート制御機能をご利用のお客さまは弊社営業担当へお問い合わせください。
    ※HXLink1.62b以降、ULTRA Cam HS-106Eのリモート制御機能はサポートを終了しました。ULTRA Cam HS-106Eのリモート制御機能をご利用のお客さまは、弊社営業担当へお問い合わせください。

  • 動作環境
    対応OS Windows 10 Pro 64/32bit
    Windows 8/8.1 Pro 64/32bit
    Windows 7 Ultimate/Professional 64/32bit
    Windows Vista Ultimate/Business+SP1 64/32bit
    Windows XP Professional+SP2 32bit
    CPU Intel Core2Duo 2GHzまたは同等以上のもの(表示処理の速度はCPUの性能に大きく依存します)
    メモリー 2GB以上
    ディスプレイ 画面サイズ1,280×1,024以上、96dpi、フルカラー
    ※Q1m/Q1vの制御は、Windows 7/8/8.1/10のみ対応しています。
    ※Windows 2000のサポートは終了しました。
    ※GPU高速化機能の対応ドライバーはCUDA4.1以降の新しいものをご利用ください。CUDA4.0までのサポートは終了しました。

  • ダウンロード
    HXLinkは本サイトよりダウンロードして利用が可能です。詳しくは下記リンクからご確認ください。

  •
