HIGH SPEED CAMERAハイスピードカメラ

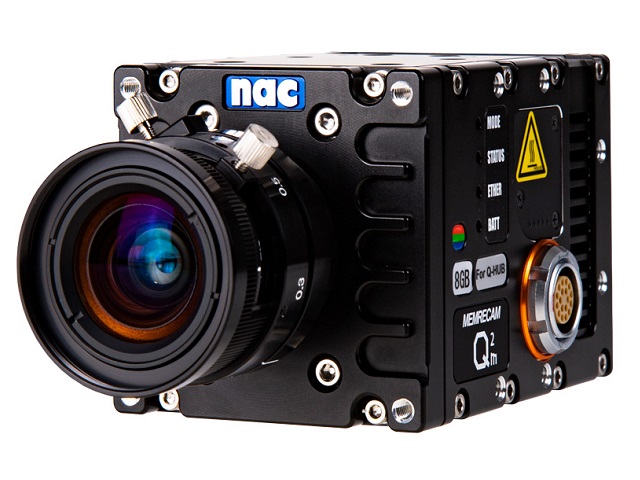

MEMRECAM Q2m

MEMRECAM Q2m

高感度高解像度耐G一体型小型カラーモノクロ

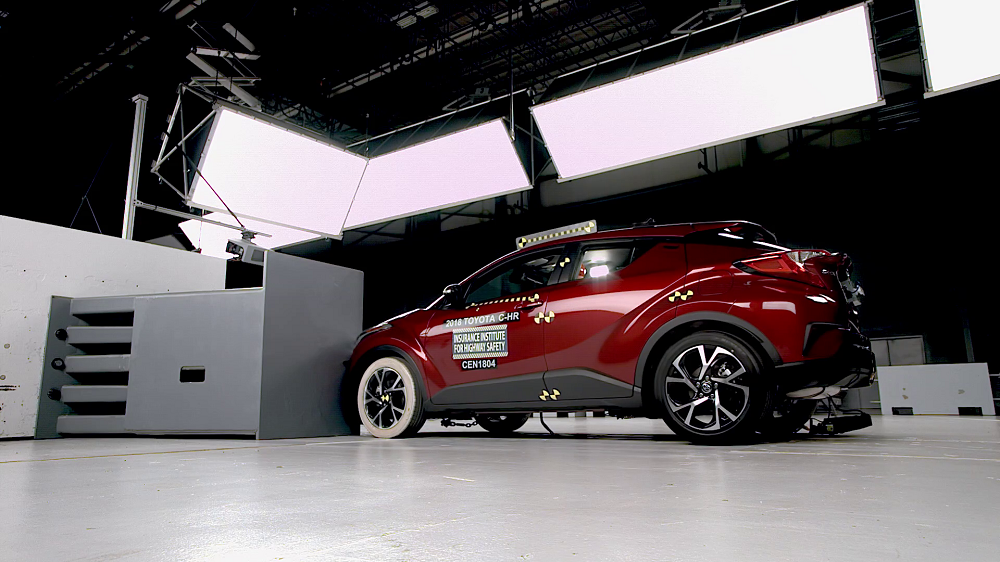

MEMRECAM（メモリカム）Q2mは、62×62×87.5mmの小型サイズの一体型ハイスピードカメラ（高速度カメラ）です。 2,000コマ/秒で1,920×1,080ピクセル（フルHD）の高解像度撮影ができ、最大32GBまでのメモリを搭載することが可能です。感度はカラーISO8,000、モノクロISO32,000で少ない照明環境下での撮影を実現します。200Gの耐衝撃性能により自動車の衝突試験での車載撮影や、さまざまな衝撃や振動が加わる環境下でもハイスピード撮影を行うことができます。小型な筐体を活かして設置が困難な高所や狭所、また感度を活かした顕微鏡撮影などさまざまな用途での撮影に対応します。

  • フルHDで2,000コマ/秒の撮影を実現

    フルHD（200万画素 1,920×1,080ピクセル）で2,000コマ/秒、最大撮影速度は100,000コマ/秒まで設定可能です。Cマウントアダプター採用により小型レンズを取り付けて撮影することができます。シャッター速度は最短1.1μ秒まで設定可能、メモリは最大32GBまで搭載でき、1,920×1080ピクセルで2,000コマ/秒の撮影条件では6.6秒の記録ができます。
  • MEMRECAM Q2m

  • 高感度性能 カラーISO8,000 モノクロISO32,000

    フルHD撮影が可能な高速度センサーの中でもトップクラスの高感度センサーを採用しました。少ない照明でも撮影できるため、被写体が照明からの熱影響を受けやすい材質である場合でも撮影することができます。
    MEMRECAM Q2m

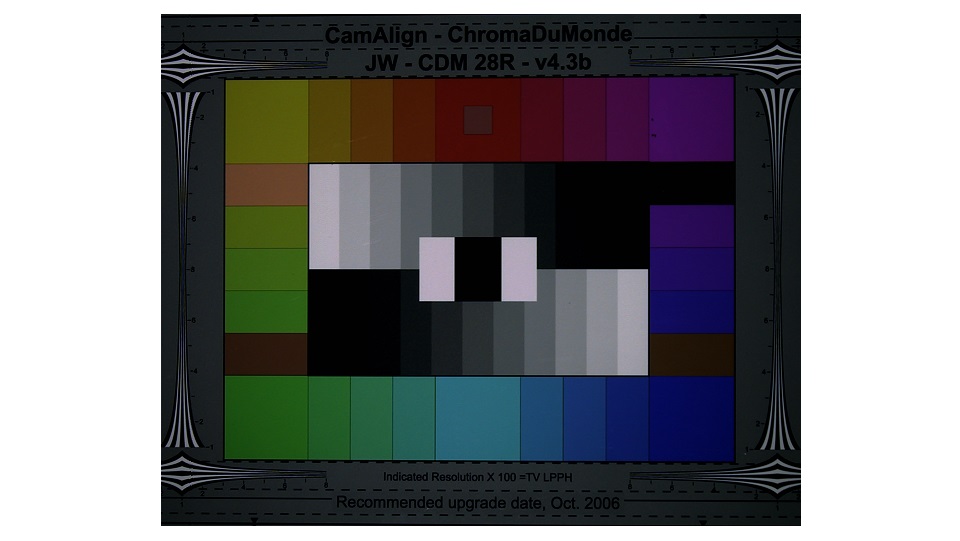

    MEMRECAM Q2m 撮影画像
    MEMRECAM Q2m
    MEMRECAM Q1m 撮影画像

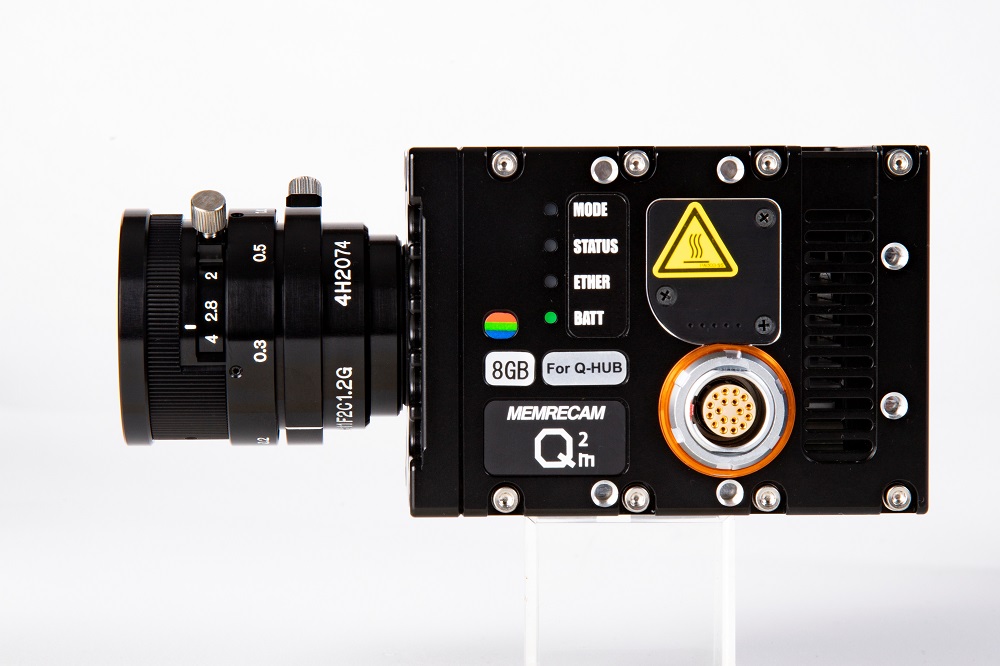

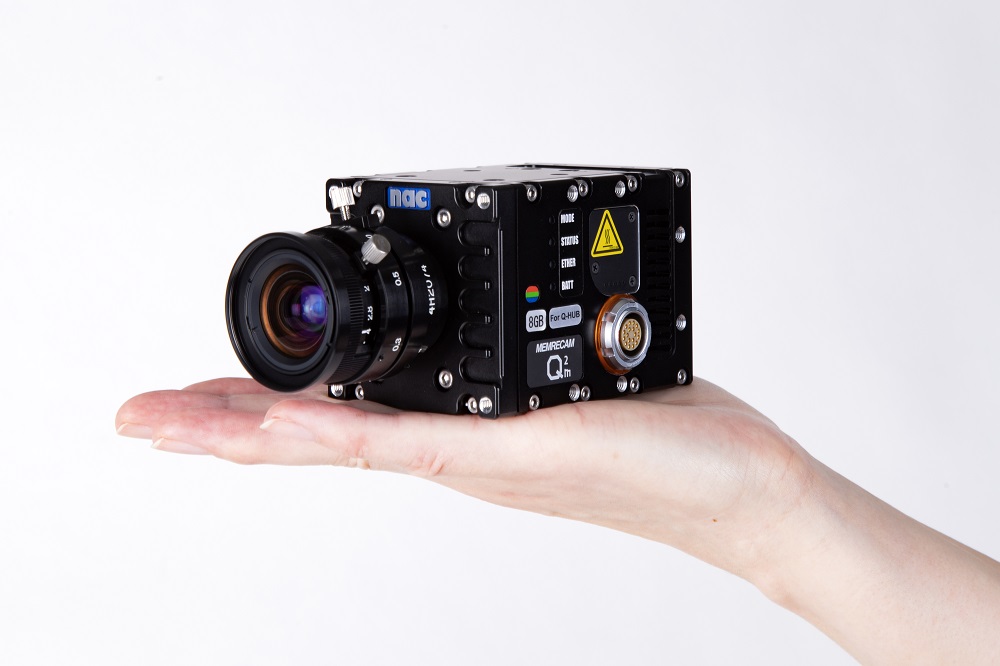

  • 小型・軽量な設計

    MEMRECAM Q2m
    62×62×87.5mmの小型サイズの一体型タイプのハイスピードカメラです。重量は約670gと軽量です。狭い設置場所や機材の隙間などへの取り付けを容易に行うことができます。

  • 10秒以上の現象にも対応。最大32GBのメモリ搭載

    最大32GBのメモリを選択でき、フルHD 1,000コマ/秒で約16.5秒の撮影が可能（8bit撮影時）です。10秒を超える現象も高精細映像で可視化できます。

  • 堅牢な筐体とメモリデータ保護機能

    MEMRECAM Q2m
    MEMRECAM Q2mは200Gの耐衝撃性能を有しているため、衝突安全試験での車載カメラや溶接ロボットなど動きを伴う装置に組み付けて運用することができます。また、カメラ内部にはメモリバックアップ用の電池が内蔵されており、非通電状態でも約1時間メモリ内部に保存された映像データを保持します。

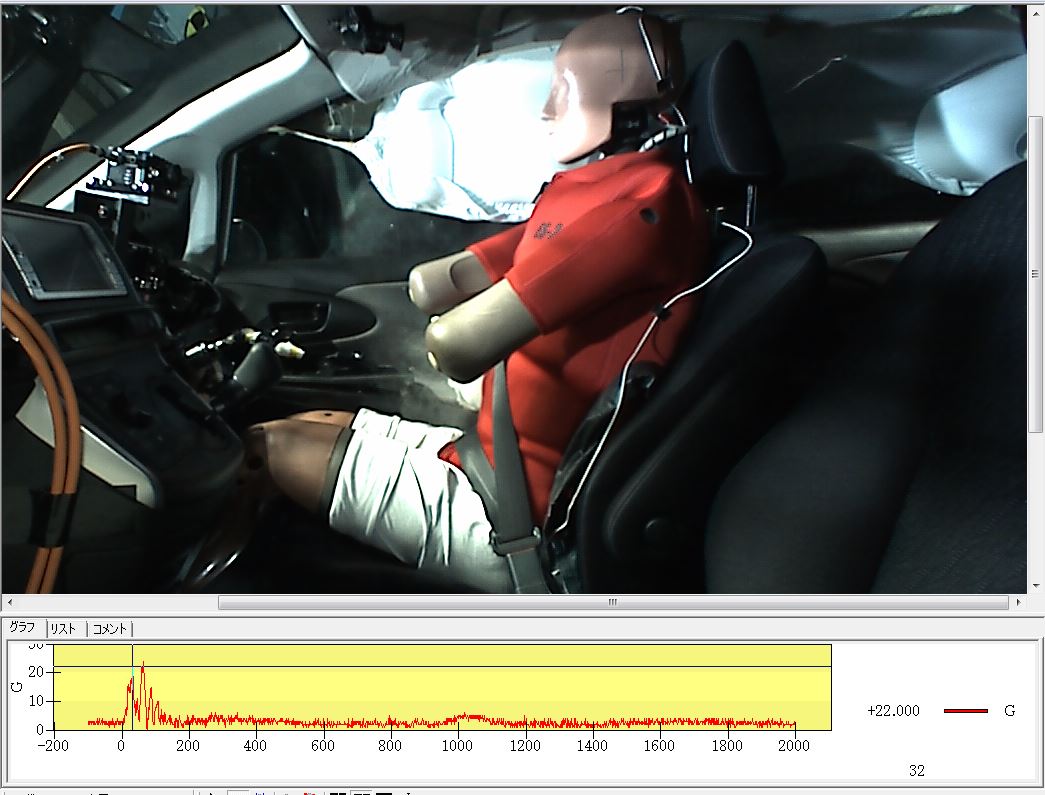

  • Gセンサートリガー機能

    MEMRECAM Q2m
    通常のテープスイッチを使ってトリガーを入れる運用方法以外にもカメラ本体にGセンサーを内蔵しており、衝撃が一定値を超えるとトリガーを入力する機能を搭載しています。外部トリガーを入力できない場面や外部トリガーとGセンサーを組み合わせてトリガー入力の確実性を高めたい場合で効果を発揮します。

  • MLink Mobileを使ったリモート撮影

    MLink Mobile（エムリンクモバイル）は、タブレットPCやスマートフォンを使ってカメラを制御するアプリケーションです。撮影準備の際にピントが合っているか、明るさ調整は最適か、カメラは傾いていないかなど撮影準備のアシストをします。繰り返しの試験であれば過去のデータと重ね合わせて同じ画角になっているか調整することもできます。撮影後はデータのダウンロードをしなくても長さや角度の解析を行うことができるので最適なテスト結果を得られたか最小限の時間で確認することが可能です。
  • MEMRECAM Q2m
    フォーカスアシスト機能
  • MEMRECAM Q2m

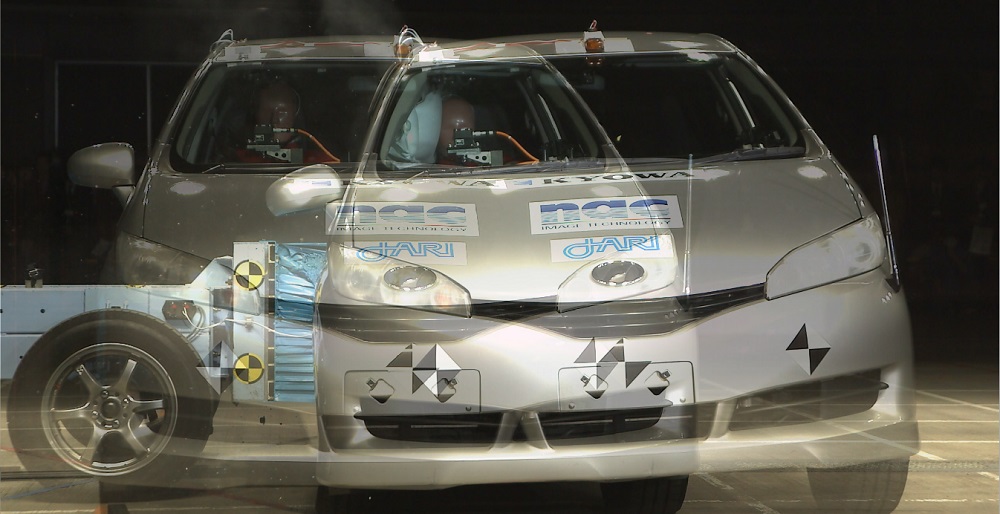

    画像重ね合わせ機能による画角調整アシスト
  • MEMRECAM Q2m

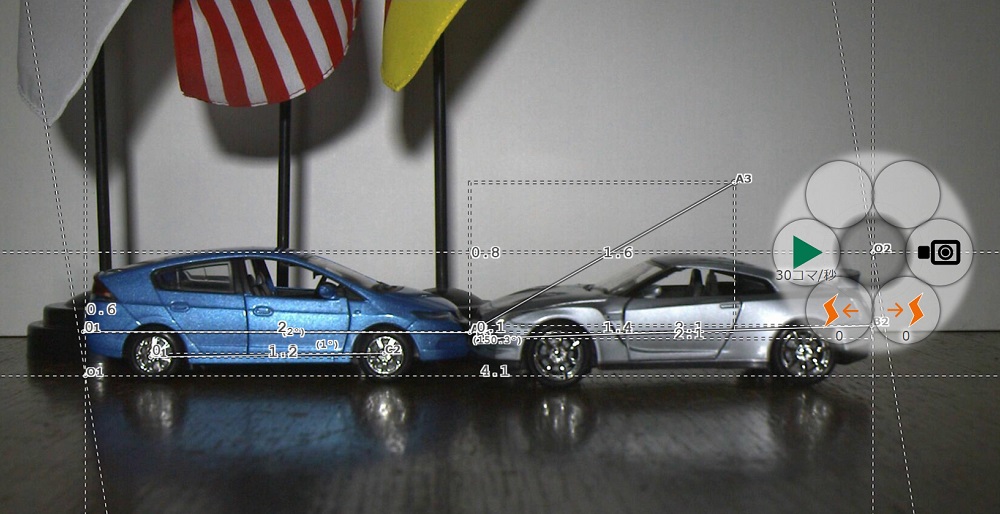

    MLink Mobileを使った長さおよび角度解析

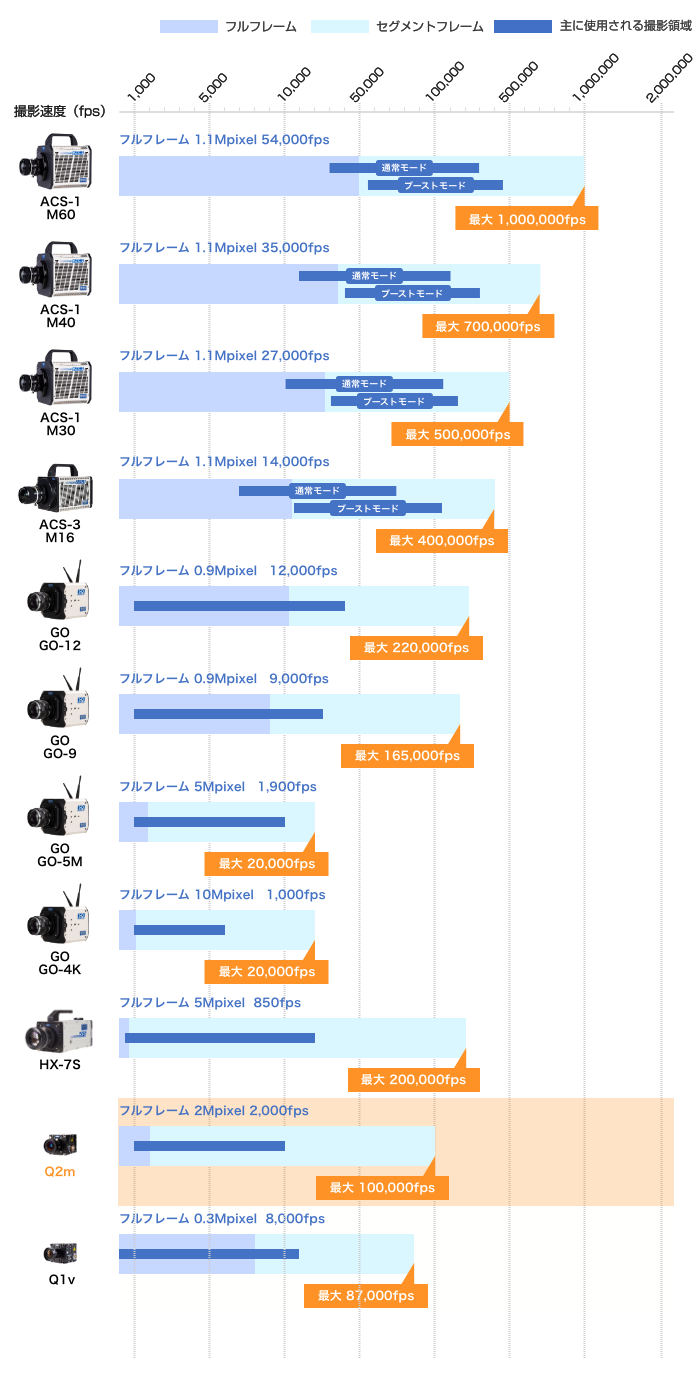

  • ハイスピードカメラ仕様比較表
    仕様比較表 MEMRECAM Q2m
    研究テーマ別ハイスピードカメラの性能めやす
    • 　　　　　　　　
  • Q2m Q-HUBモデル
    撮像素子*1 207万画素 固体撮像素子
    ISO感度（推奨露光指数） カラーISO 8,000 / モノクロISO 32,000
    電子シャッター 1/100～1/909,090秒
    メモリー*2 8GB / 16GB / 32GB
    メモリーセグメント 最大32分割
    録画時間 8bit撮影時 約16.5秒
    10bit撮影時 約13.2秒
    （1,000fps、1,920×1,080pixel、32GB）
    濃度階調 8 / 10bitの中から選択
    レンズマウント Cマウント
    入力信号 録画トリガー / 外部同期信号（IRIG/1kHz）/ リモート電源制御
    出力信号 露光パルス / ARMステータス / 外部同期信号（IRIG/1kHz）
    トリガーモード NORMAL
    インターフェース 1,000BASE-T
    制御ソフトウェア MLink（付属）
    カメラ電源 DC18-36V
    耐衝撃性能 衝撃150G（6軸）ハーフサイン11ms
    衝撃200G（6軸）ハーフサイン7ms
    外形寸法*3 約（W）62×（H）62×（D）87.5mm
    質量*4 約670g
    Q2m Q-HUBモデル 撮影速度
    速度（fps） 水平解像度×垂直解像度（pixel）
    50～1,000 1,920×1,080
    2,000 1,920×1,080
    2,500 1,920×1,024
    3,000 1,920×768
    4,000 1,920×576
    5,000 1,920×512
    6,000 1,920×384
    8,000 1,920×320
    9,000 1,920×288
    10,000 1,920×240
    20,000 1,920×96
    30,000 1,920×64
    40,000 1,920×48
    50,000 1,920×32
    80,000 1,920×16
    100,000 1,920×8
    機能
    同期撮影 Q-HUB*5の使用により完全同期撮影が可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護
    Gトリガー機能 カメラ内蔵のGセンサーにより撮影を開始
    オプション機器
    耐Gカメラ・レンズホルダー 専用治具によりあらゆる方向からの衝撃に対してカメラやレンズをしっかりと保持
    Q-HUB Qシリーズでカメラ同期システムを構築
  • *1　カラーもしくはモノクロを購入時選択
    *2　購入時選択
    *3　突起部、オプション品除く
    *4　カメラ本体のみ、オプション品除く
    *5　オプション
    • 　　　　　　　　

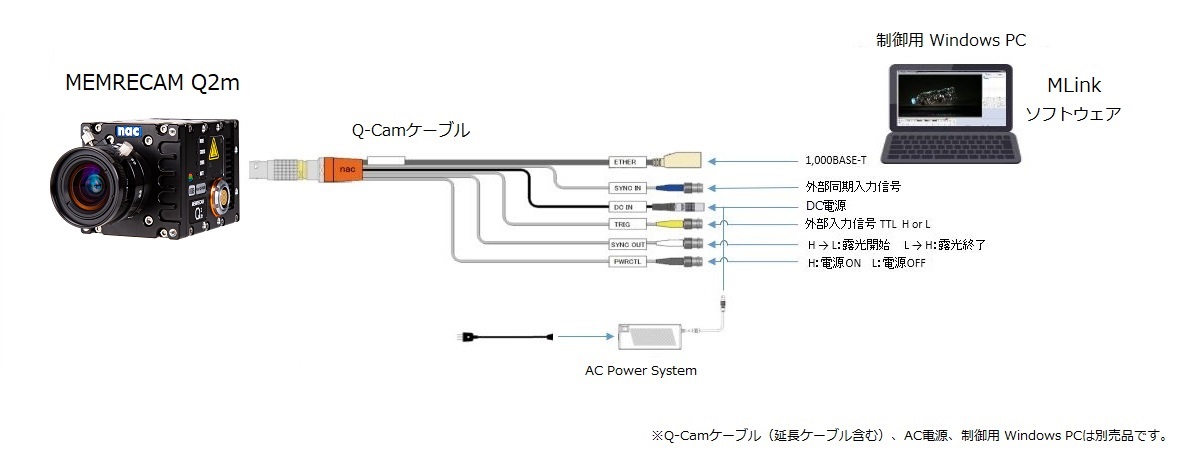

  • 接続図 / 各配線機能

    MEMRECAM Q2m
    カメラに接続するケーブルは通信、電源、各種信号が1本にまとまっています。接続ミスや配線によるスペースを極力少なくすることができます。

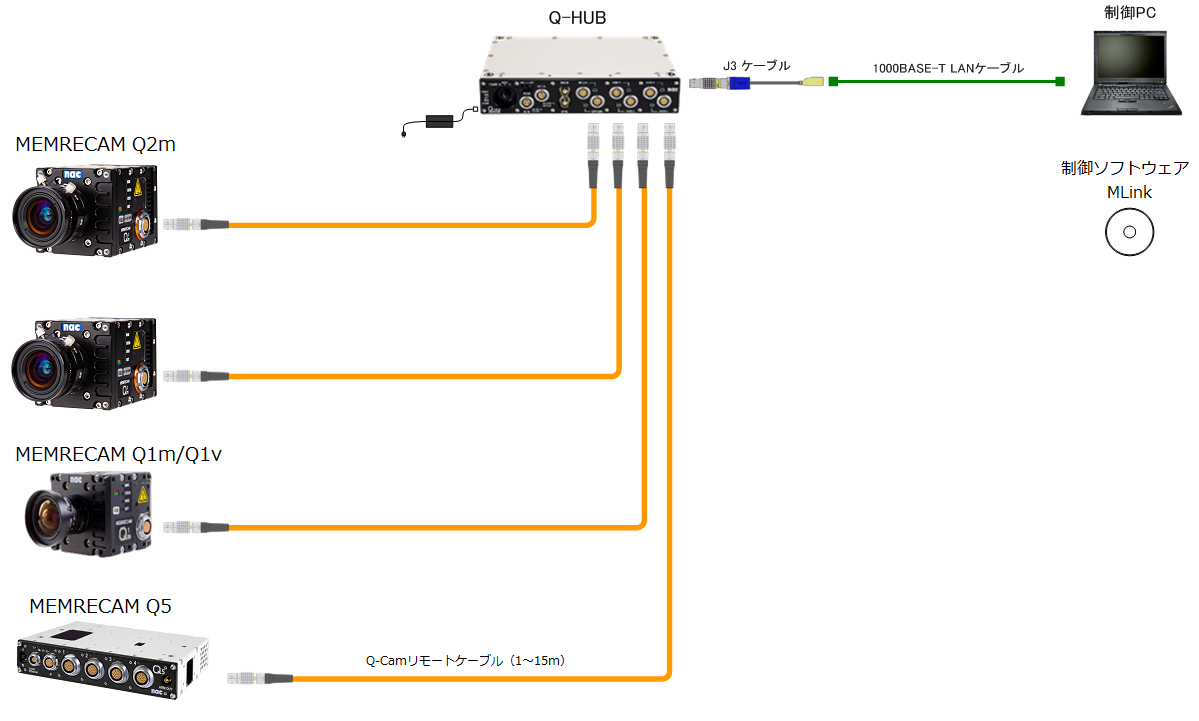

  • システム構成例

    MEMRECAM Q2m
    Q-HUBはMEMRECAM Qシリーズを最大4台までケーブル1本接続するだけで完全同期、電源供給することができるカメラネットワークハブです。Qシリーズカメラを4台以上接続する場合は、さらにQ-HUBを追加することで4台以上の増設撮影が可能になります。

  • 　

    MEMRECAM Q2m
    GX-HUBはすべてのMEMRECAMシリーズを最大4台までケーブル1本接続するだけで完全同期することができるカメラネットワークハブです。カメラを4台以上接続する場合は、さらにGX-HUBを追加することで4台以上の増設撮影が可能になります。
    • 　　　　　　　　

  • MLink（エムリンク）

    MEMRECAM MXはMLink（エムリンク）で制御します。カメラ制御や、カメラで作成された画像データ（MCFF*ファイル）・AVIファイルなどの再生が可能です。スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能を搭載しています。
  • 基本仕様
    対応言語
    言語 日本語（Japanese） / 英語（English） / 中国語（Chinese）
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM ACS / MX / HX / GX / Qカメラ（プレビュー、録画、再生、ダウンロード）
    記録・再生機能 記録 / トリガー入力 / 正逆再生（再生速度可変） / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生　ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ/ エンハンス / ガンマ / ホワイトバランス / 画像サイズ　ほか
    データダウンロード機能 ・撮影後の画像データ（MCFF）をカメラ本体のメモリーからパソコンへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス　ほか
    画像データ変換
    変換出力ファイル形式 AVI / TIFF（連番） / JPEG（連番） / BMP（連番） / MP4
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF / PNG
    ファイル再生
    再生機能 正逆再生（再生速度選択可） / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生　ほか
    *MEMRECAM Camera File Format（MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称）
  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM ACSシリーズ ○ ○
    MEMRECAM MXシリーズ ○ ○
    MEMRECAM Qシリーズ ○ ○
    MEMRECAM HXシリーズ ○ ○
    MEMRECAM GXシリーズ ○ ○
  • 推奨動作環境
    対応OS Windows 11 Pro 64/32bit
    Windows 10 Pro 64/32bit
    Windows 8/8.1 Pro 64/32bit
    Windows 7 Ultimate/Professional 64/32bit
    （64bit版を推奨）
    CPU Intel Core i5、1.2GHz 以上（表示処理の速度はCPUの性能に大きく依存します）
    メモリー 64bit OS 8GB以上
    ディスプレイ 画面サイズ1,920×1,080 以上（フルカラー）
    ディスク空き容量 プログラム用に60MB以上
    ※GPU高速化機能を活用したフォーマット変換時間短縮をご希望される方はCUDA4.1以降のドライバーがインストールされたGPUグラフィックボードを搭載したPCをご使用ください。
    • 　　　　　　　　
    　　　　　　　　
    　　　　　　　　
    　　　　　　　　
