レンズコントロール

ARRI マスターグリップ

マスターグリップ

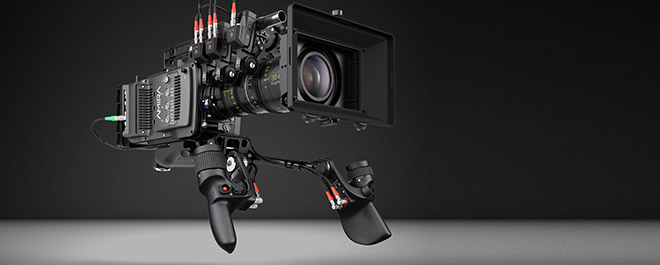

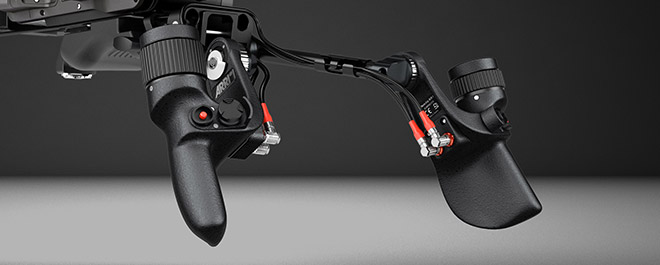

マスターグリップはCフォースレンズモーターを接続することでレンズのフォーカス・アイリス・ズームを手元で操作することができる、まったく新しい発想のハンドグリップです。ショルダースタイルはもちろん、パン棒などに装着してデマンドとして使うこともできます。

  • カメラバランスを保ちながら正確なレンズコントロールが可能

    ショルダースタイルでの撮影では、カメラ前後の重心バランスがとても重要になります。とくにシネマカメラではレンズの重量で前重心になりやすいため、腕に負担がかかる傾向があります。不適切な前後バランスで撮影を行うと疲労しやすいばかりか事故の遠因にもなりえます。さらにワンマンオペレートの場合は、フォーカシングやズーミングを同時に行う必要があるため、カメラマンにいっそうの負担がかかることになります。マスターグリップは、カメラのバランスを適正に保ちながら、安定した両腕スタイルで、レンズコントロールを正確かつ効果的に行える、まったく新しいコンセプトのハンドグリップです。

  • 人間工学に基づいた扱いやすいグリップ

    かつてARRIFLEXフィルムカメラ用のハンドグリップとして設計された定評のあるデザインに、最新のレンズコントローラー系を融合しました。人間工学に基づいた形状で、握りやすく、操作しやすく、かつ誤作動を防止する工夫がされています。筐体には軽く頑丈なマグネシウム合金を採用。ARRIならではの堅牢性も同時に実現しています。

  • 多種多様なコントロールが可能

    マスターグリップはシネレンズのフォーカス、ズーム、アイリスすべてをコントロールできるほか、モータースピードやズームレスポンス、モーターリミット制御など細かい設定が可能です。ENGスタイルのサーボグリップやEFレンズ内※の内蔵モーターを制御することができ、さまざまな機材構成で効果を発揮します。三脚スタイルでは、パン棒に装着することでデマンド風の使い方にも対応。LキューブCUB-1を併用すれば、サードパーティ社製のカメラでもマスターグリップ上でREC/STOPが可能になるなど拡張機能も備えています。

    ※EFレンズ制御機能はARRIアミーラおよびアレクサミニ(SUP5.0以上)で利用可能です。

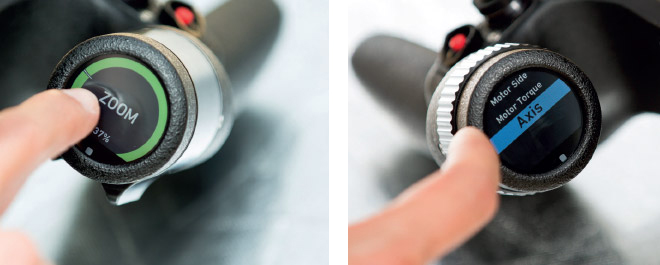

  • 便利なタッチパネルスクリーン

    マスターグリップの上部はタッチスクリーンになっており、細かいセットアップを簡単に行うことができます。縦方向および横方向のフリック操作でメニューが切り替わり、長押しで下の階層へ移動、タッチで決定です。側面の十字キーと赤ボタンには、モータースピード調整や、REC/STOP制御、フォーカス/アイリス切り替えなど、さまざまな機能を好みに応じて自由に割り当てることができます。

  •

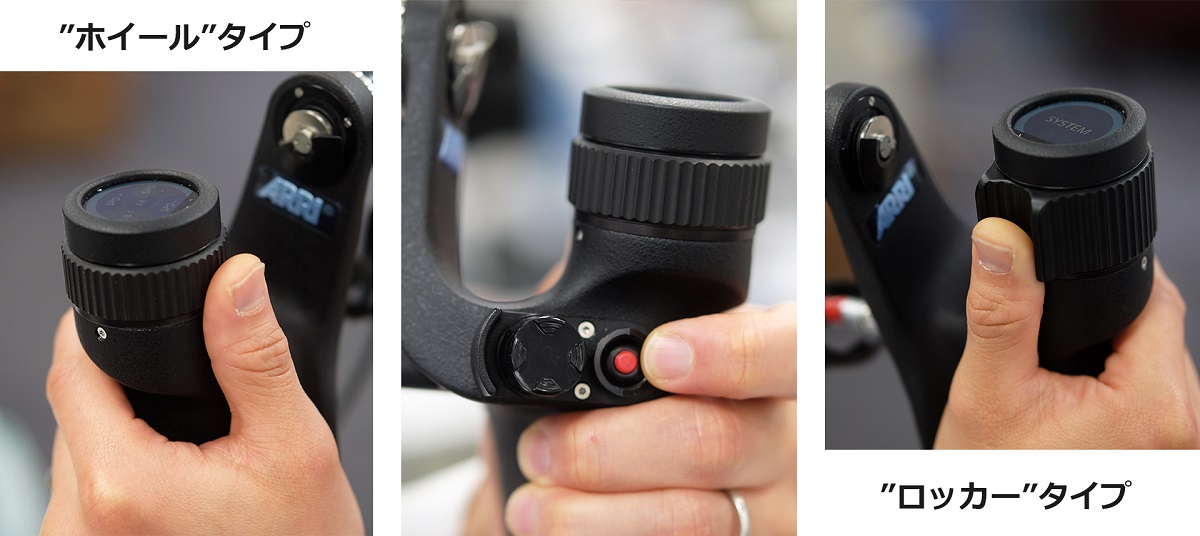

  • ロッカータイプとホイールタイプ

    マスターグリップは握りやすさを追求した設計のため、左手用と右手用で形状が異なります。さらに、親指で操作する部分がズームに特化した“ロッカー”タイプと、フォーカス/アイリス用の“ホイール”の2タイプがあり、ラインナップは全4種類です。“ロッカー”はENG用ズームデマンドのように指を離すとスプリングで元の位置に戻るタイプ、“ホイール”は戻らないタイプです。国内ではおもに“ロッカー”の右手用と、“ホイール”の左手用がスタンダードとして使われています。

  •

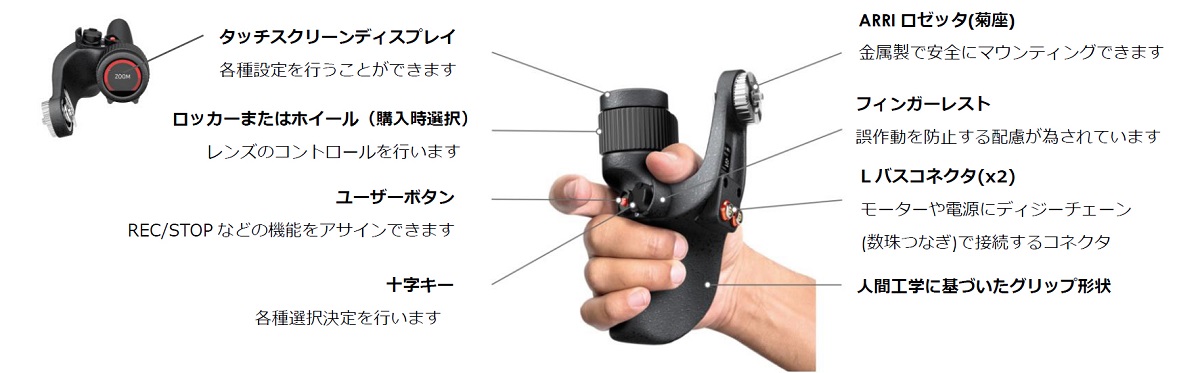

  • 各部解説



  • Cフォースモーターにデイジーチェーン接続

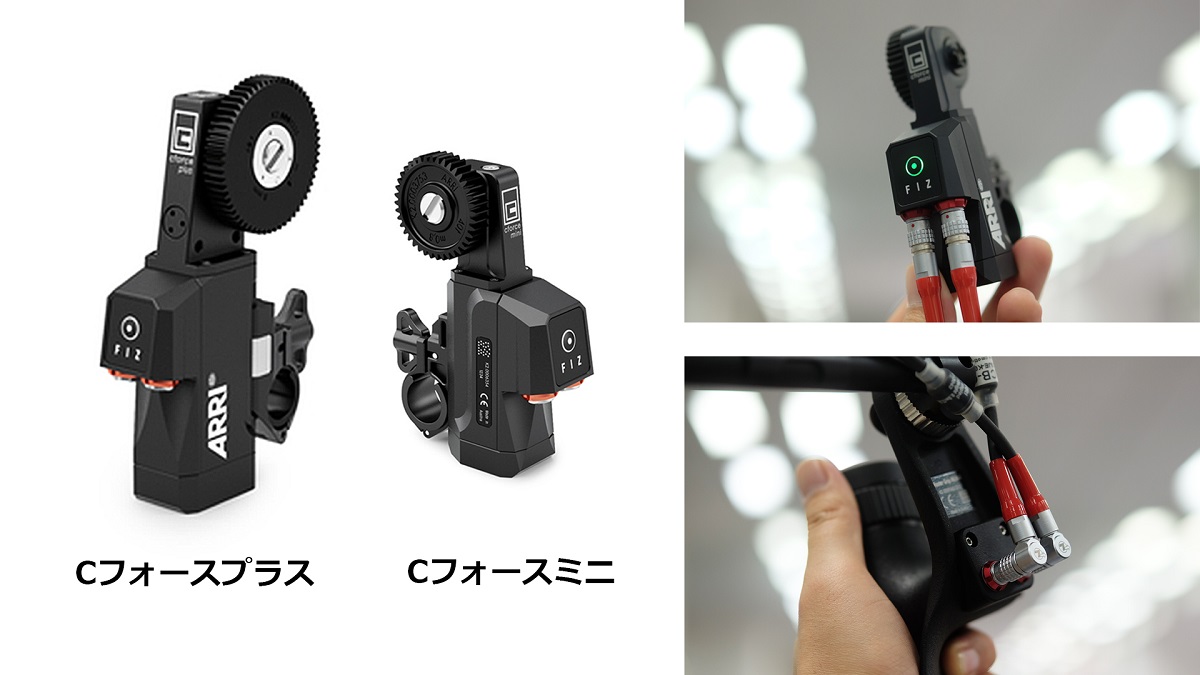

    マスターグリップにはLバスコネクターが2つ備わっており、ここにCフォースモーターや電源を接続します※。マスターグリップ(左右)、Cフォースモーター(最大3個)、電源(Dタップなど)をLバスケーブルでデイジーチェーン接続し、各モーターが担当するアクシス(フォーカス/ズーム/アイリス)をモーター側面のボタンを押して指定します。接続順を気にする必要がないため、簡単かつスピーディーにセットアップが完了します。Cフォースモーターには、小型軽量性を重視した「Cフォースミニモーター」と、強力で回転スピードが速い「Cフォースプラスモーター」をラインナップしています。

    ※CLMモーターはマスターグリップに直接接続できません。

  •

  • セットアップ例

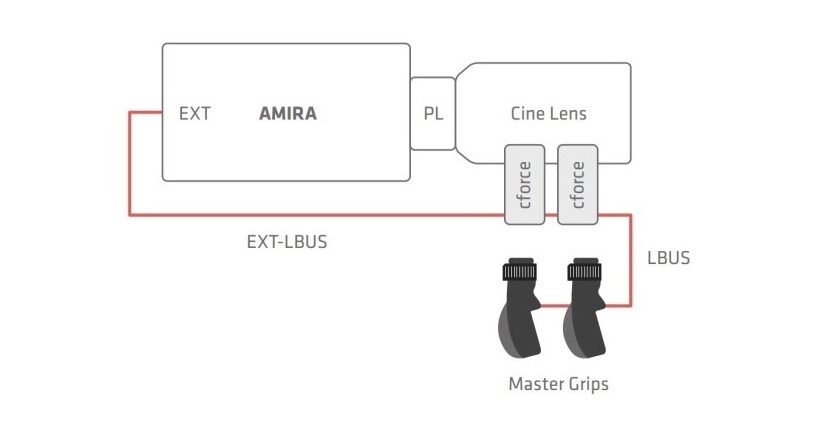

    [1]アミーラ + シネレンズ
    使用するカメラがARRIのアミーラの場合、マスターグリップはカメラのEXTコネクターに接続することをお勧めします。電源供給のほか、RUN/STOPはもちろん、カメラのユーザーボタンの機能をマスターグリップ上で制御できるようになります。たとえばマスターグリップの赤ボタンを押せばビューファインダーMVF-1の映像がMAG表示になるなど、多彩なカスタマイズが可能です。アミーラのEXTコネクターとマスターグリップを接続するには、AMIRA EXT (ストレート) ~ LBUS (アングルド) ケーブル(K2.0012628)が必要です。

  • [2]アミーラ + EFレンズ
    アミーラ(EFマウント)とEFマウントレンズを使用する場合、EXTコネクター接続したマスターグリップでEFレンズのフォーカスとアイリスのレンズ内蔵モーターをコントロール可能です。Cフォースモーターなどの外付けモーターが不要になるため、システムの軽量化とコストセーブに貢献します。アミーラのEXTコネクターとマスターグリップを接続するには、AMIRA EXT (ストレート) ~ LBUS (アングルド) ケーブル(K2.0012628)が必要です。

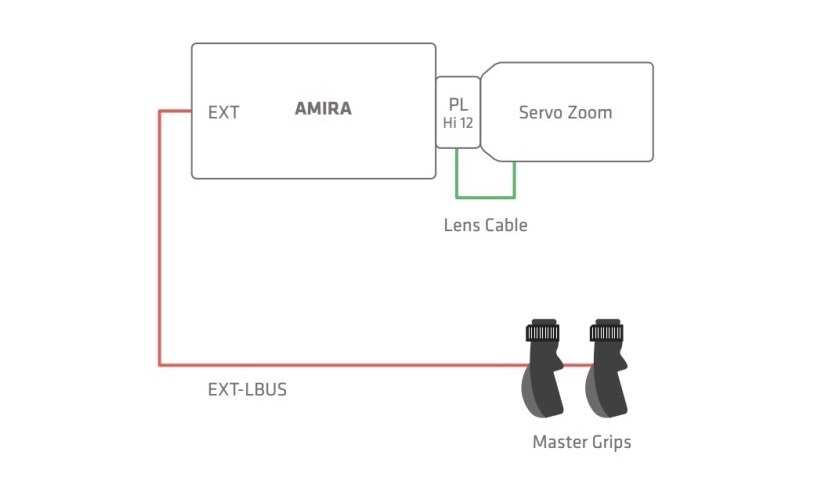

  • [3]アミーラ + ENGサーボレンズ
    アミーラに、フジノンZKズームなどに代表されるENGスタイルのグリップサーボ付きレンズを使用する場合、マスターグリップでグリップサーボ内のモーターをコントロールすることができます。Cフォースモーターなどの外付けモーターが不要になるため、システムの軽量化とコストセーブに貢献します。アミーラのEXTコネクターとマスターグリップを接続する、AMIRA EXT (ストレート) ~ LBUS (アングルド) ケーブル(K2.0012628)と、アミーラのPLマウント側部のヒロセ12pコネクターとグリップサーボを接続するケーブルが必要です。

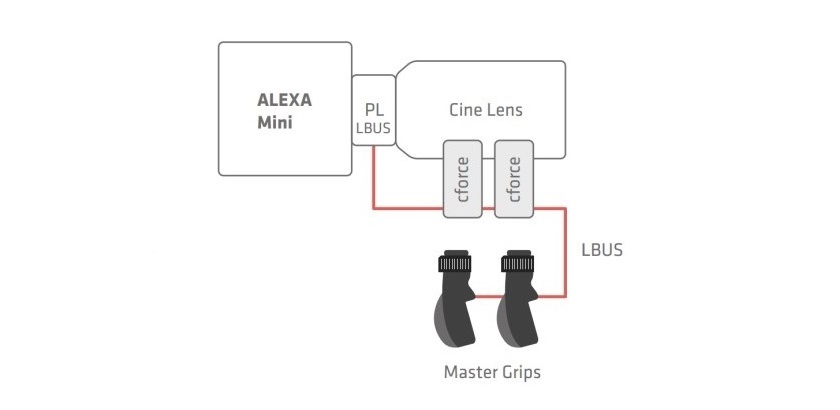

  • [4]アレクサミニ + シネレンズ
    使用するカメラがARRIのアレクサミニの場合、マスターグリップをカメラPLマウント側面のLバスコネクターに接続することで、電源供給のほか、RUN/STOPはもちろん、カメラのユーザーボタンの機能をマスターグリップ上で制御できるようになります。たとえばマスターグリップの赤ボタンを押せばビューファインダーMVF-1の映像がMAG表示になるなど、多彩なカスタマイズが可能です。

  • [5]アレクサミニ + EFレンズ
    アレクサミニ(EFマウント)とEFマウントレンズを使用する場合、EXTコネクター接続したマスターグリップでEFレンズのフォーカスとアイリスのレンズ内蔵モーターをコントロール可能です。Cフォースモーターなどの外付けモーターが不要になるため、システムの軽量化とコストセーブに貢献します。アレクサミニのEXTコネクターとマスターグリップを接続するには、AMIRA EXT (ストレート) ~ LBUS (アングルド) ケーブル(K2.0012628)が必要です。

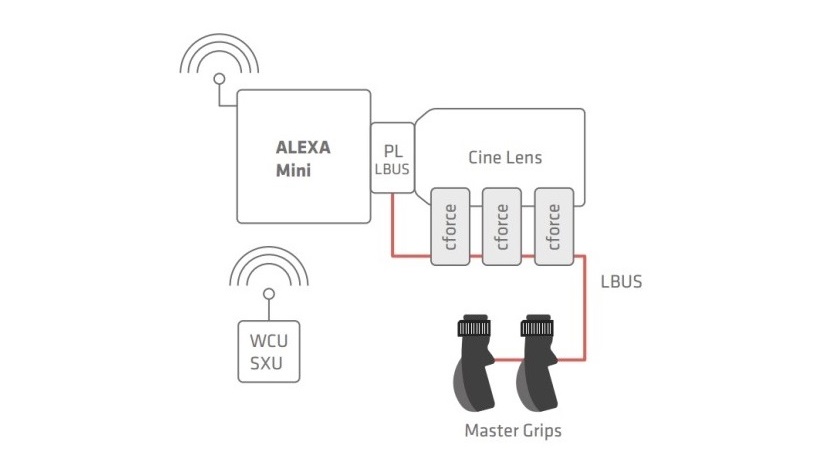

  • [6]アレクサミニ + シネレンズ + ARRI ワイヤレスコントローラー
    アレクサミニにはARRIのワイヤレスコントローラー受信機が備わっているため、ARRIのWCU-4やSXU-1などのワイヤレスハンドユニットとマスターグリップを併用することが可能です。たとえば、マスターグリップでフォーカスとズームを制御し、SXU-1でアイリスを制御したり、マスターグリップでズーム、WCU-4でフォーカス、SXU-1でアイリスを制御するといったセットアップも可能です。

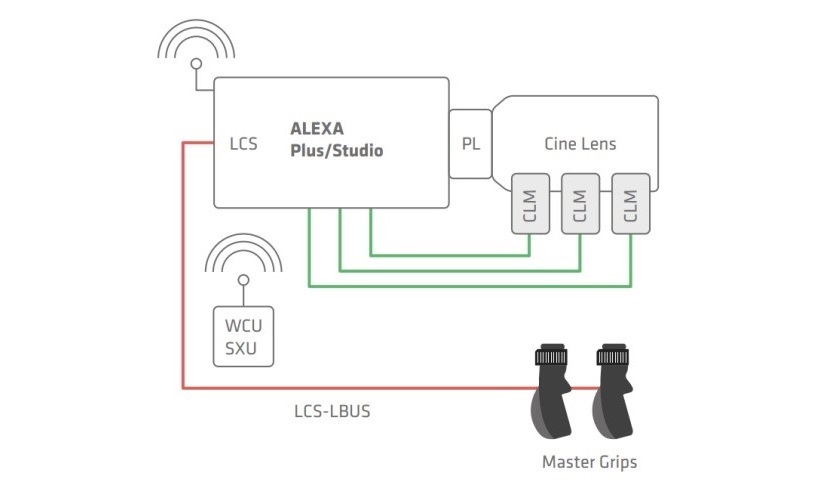

  • [7]アレクサプラス + シネレンズ + ARRI ワイヤレスコントローラー
    アレクサプラスやアレクサスタジオにはARRIのワイヤレスコントローラー受信機が備わっているため、ARRIのWCU-4やSXU-1などのワイヤレスハンドユニットとマスターグリップを併用することが可能です。この場合、マスターグリップはカメラのLCSコネクターに LBUS~LCSケーブル 80cm(K2.0013044)で 接続し、レンズモーターはアレクサカメラ本体に接続したCLMモーターを使用する必要があります(Cフォースモーターは使用できません)。

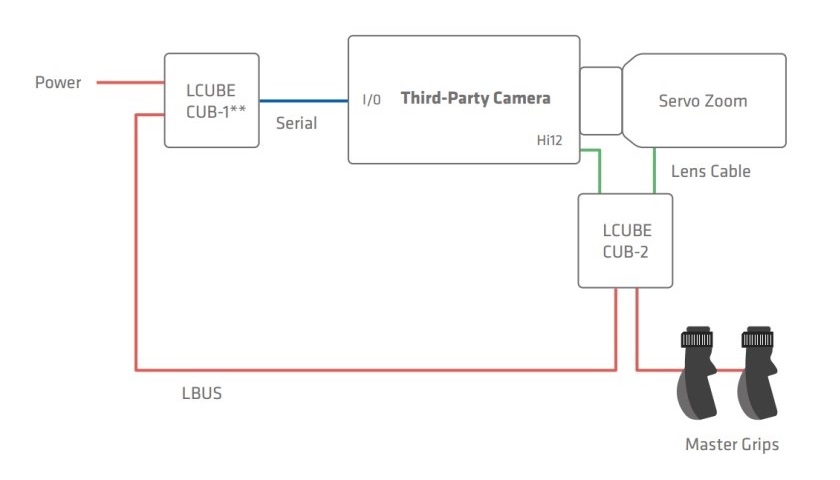

  • [8]他社製カメラ + ENGサーボレンズ
    ARRI以外のカメラでもマスターグリップを使用することができます。Dタップから電源を取ることでさまざまなカメラに対応しますが、RUN/STOP制御をグリップ上で行いたい場合は、LキューブCUB-1を介してカメラのREC制御コネクターと接続する必要があります。また、ENGグリップサーボ内のモーターを制御したい場合はLキューブCUB-2を介してヒロセ12pコネクターとサーボグリップを接続する必要があります。

  •
  •
  • マスターグリップにはお客さまの用途に応じた推奨セットがあります。各構成品は個別に注文することも可能です。構成品の詳細は「オプション」の項目をご参照ください。

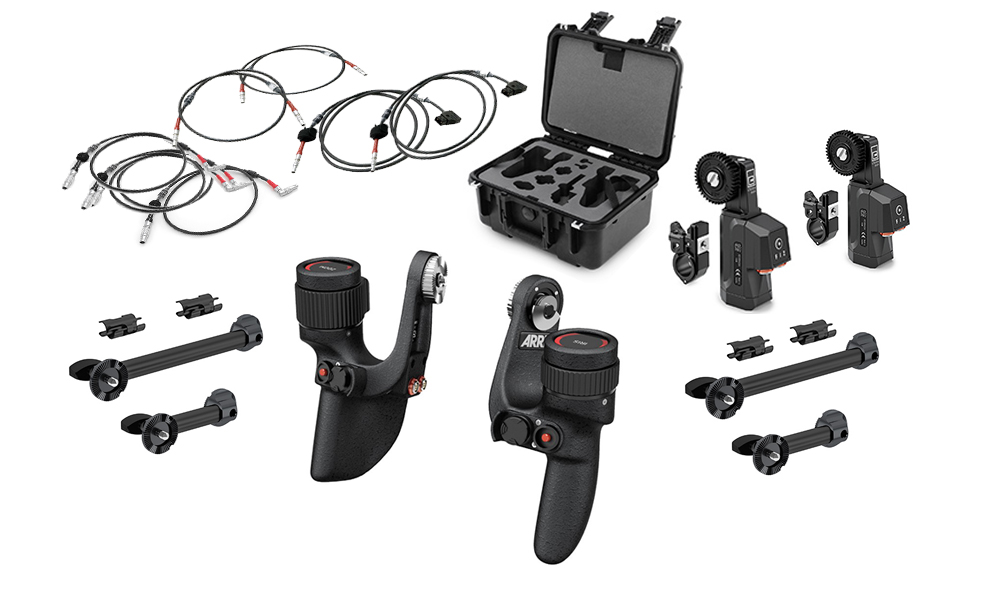

  • NAC18001 マスターグリップ ナックベーシックセット

    マスターグリップのベーシックセットです。右手がロッカータイプ(ズーム用)、左手がホイールタイプ(フォーカス用)で、モーターは軽量小型性を重視したCフォースミニモーター2式が含まれます。電源はDタップから供給します。アミーラ用のケーブルやパン棒装着をお考えの方は、「推奨オプション」をご覧ください。

  • セット構成
    数量 型番 製品名
    1x K2.0009493 マスターグリップ MRR-1(右手用/ロッカースイッチ)
    1x K2.0009363 マスターグリップ MLW-1(左手用/ホイール)
    2x K0.0012992 ハンドグリップエクステンション 160mm ケーブルクリップセット
    【セット構成】
     1x K2.0012911 ハンドグリップエクステンション 160mm
     1x K2.0012921 ケーブルクリップ φ15mm
    2x K0.0012993 ハンドグリップエクステンション 240mm ケーブルクリップセット
    【セット構成】
     1x K2.0012917 ハンドグリップエクステンション 240mm
     1x K2.0012921 ケーブルクリップ φ15mm
    2x K2.0006355 cforceミニモーター ベーシックセット
    【セット構成】
     1x K2.0006354 Cフォースミニモータユニット
     1x K2.0003753 CLM-5/Cフォースミニギア M0.8、32P、40T
     1x K2.0006176 CLM-5/Cフォースミニクランプコンソール φ15/19mm
     1x K2.0006175 CLM-5/Cフォースeミニクランプインサート φ15/19mm
    2x K2.0006757 LBUSケーブル(Dタップ-ストレート)1.2m
    4x K2.0013042 LBUSケーブル (L字-ストレート)0.35m
    2x K2.0006750 LBUSケーブル (ストレート-ストレート)0.3m
    1x K2.0012965 マスターグリップケース

  • 推奨オプション
    型番 製品名
    K2.0012628 アミーラEXT(ストレート)~LBUS(アングルド)ケーブル
    アミーラでマスターグリップを使用する際にさまざまな機能を利用できるケーブルです。
    K2.0012920 ハンドグリップ用パンバークランプ
    マスターグリップをパン棒にクランプすることができるアダプターです。
    K2.0013043 LBUS(アングルド)~LBUS(ストレート)ケーブル 80cm
    パン棒装着時に必要となる長いLBUSケーブルです。
    K2.0013044 LBUS(アングルド)~LCSケーブル 80cm
    マスターグリップをアレクサプラスに接続しCLMモーターを制御するためのケーブルです。

  •
  •

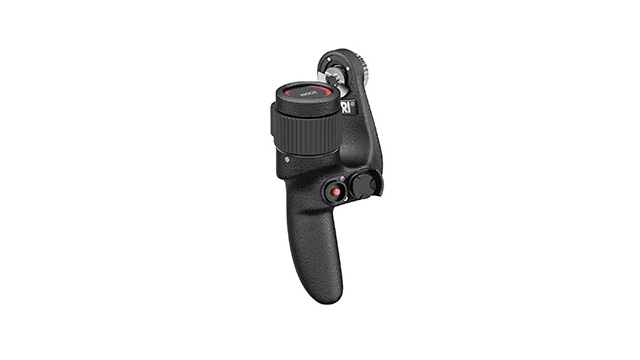

  • K2.0009493 マスターグリップ MRR-1(右手用/ロッカースイッチ)
    右手用のマスターグリップです。親指で操作する部分がズームに特化した“ロッカー”タイプです。ENG用ズームデマンドのように指を離すとスプリングで元の位置に戻るスイッチ方式になっています。

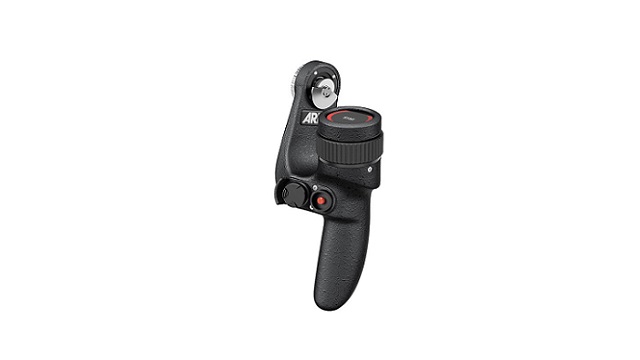

  • K2.0009363 マスターグリップ MLW-1(左手用/ホイール)
    左手用のマスターグリップです。親指で操作する部分がフォーカス/アイリス用の“ホイール”タイプです。指を離してもホイールの位置は維持されます。

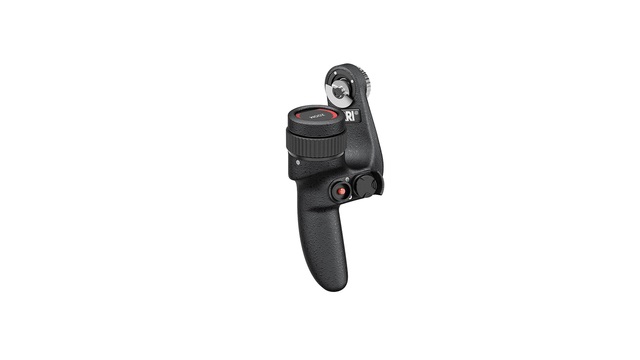

  • K2.0009494 マスターグリップ MRW-1(右手用/ホイール)
    右手用のマスターグリップです。親指で操作する部分がフォーカス/アイリス用の“ホイール”タイプです。指を離してもホイールの位置は維持されます。

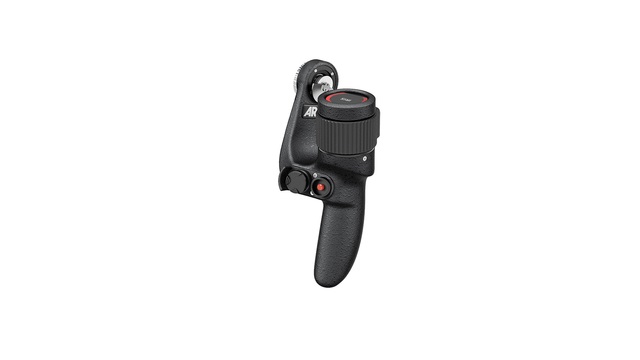

  • K2.0009490 マスターグリップ MLR-1(左手用/ロッカースイッチ)
    左手用のマスターグリップです。親指で操作する部分がズームに特化した“ロッカー”タイプです。ENG用ズームデマンドのように指を離すとスプリングで元の位置に戻るスイッチ方式になっています。

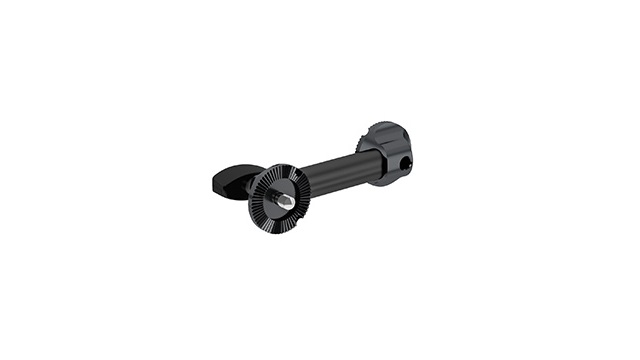

  • K2.0012913 ハンドグリップエクステンション 80mm
    マスターグリップの前後位置を調整するためのエクステンション(80mm)です。両端とも菊座になっているのでフレキシブルな角度調整と、しっかりとしたロックが可能です。

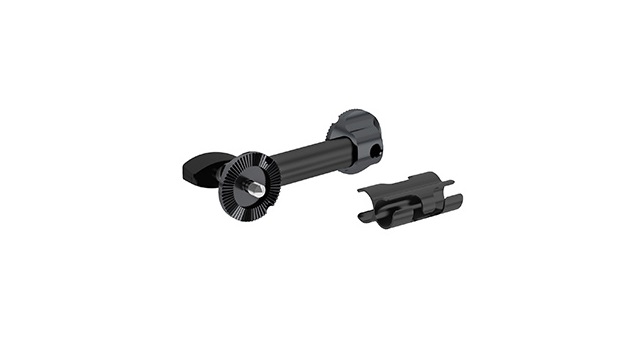

  • K0.0012991 ハンドグリップエクステンション 80mm ケーブルクリップセット
    ハンドグリップエクステンション80mmにLBUSケーブルを束ねるためのケーブルクリップが付属したセットです。

    セット構成
    数量 型番 製品名
    1x K2.0012913 ハンドグリップエクステンション 80mm
    1x K2.0012921 ケーブルクリップ φ15mm

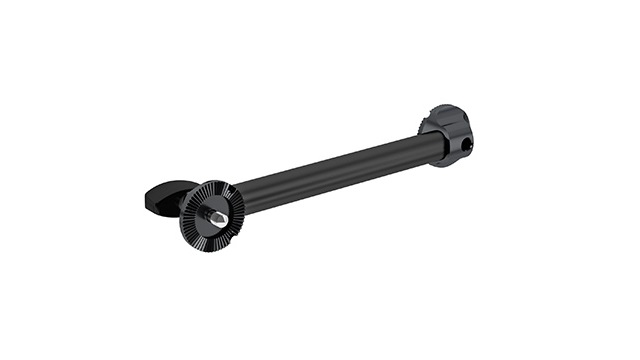

  • K2.0012911 ハンドグリップエクステンション 160mm
    マスターグリップの前後位置を調整するためのエクステンション(160mm)です。両端とも菊座になっているのでフレキシブルな角度調整と、しっかりとしたロックが可能です。

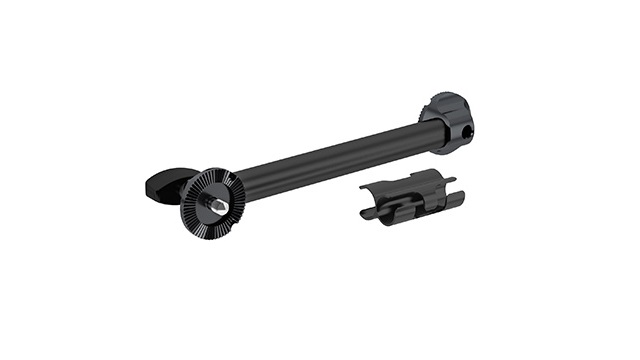

  • K0.0012992 ハンドグリップエクステンション 160mm ケーブルクリップセット
    ハンドグリップエクステンション160mmにLBUSケーブルを束ねるためのケーブルクリップが付属したセットです。

    セット構成
    数量 型番 製品名
    1x K2.0012911 ハンドグリップエクステンション 160mm
    1x K2.0012921 ケーブルクリップ φ15mm

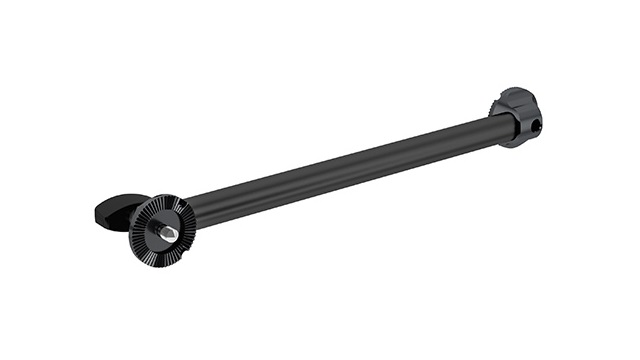

  • K2.0012917 ハンドグリップエクステンション 240mm
    マスターグリップの前後位置を調整するためのエクステンション(240mm)です。両端とも菊座になっているのでフレキシブルな角度調整と、しっかりとしたロックが可能です。

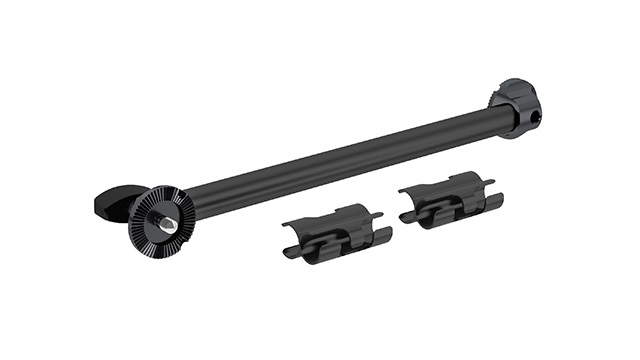

  • K0.0012993 ハンドグリップエクステンション 240mm ケーブルクリップセット
    ハンドグリップエクステンション240mmにLBUSケーブルを束ねるためのケーブルクリップが2個付属したセットです。

    セット構成
    数量 型番 製品名
    1x K2.0012917 ハンドグリップエクステンション 240mm
    2x K2.0012921 ケーブルクリップ φ15mm

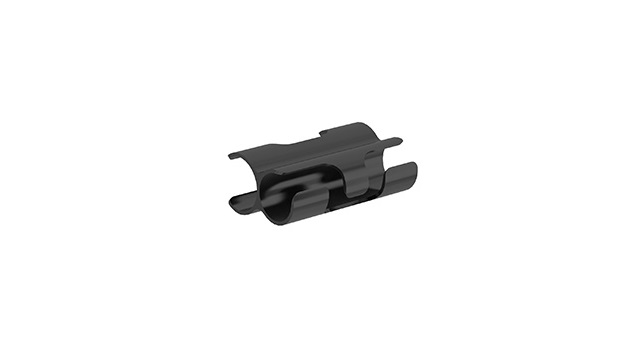

  • K2.0012921 ケーブルクリップ φ15mm
    ハンドグリップエクステンションにケーブルを這わせる場合に便利なケーブルクリップです。LBUSケーブルを2本までハンドグリップエクステンションに束ねることができます。

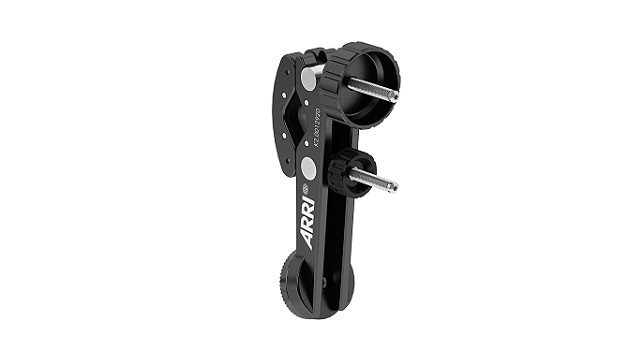

  • K2.0012920 ハンドグリップ用 パンバークランプ
    マスターグリップをパン棒に装着したい場合に使用します。最大でφ32mmまでのパン棒に対応します。

  • K2.0012918 ハンドグリップ用 パンバーアダプター φ18mm
    ザハトラービデオ25など、φ18mmのパン棒にマスターグリップを装着する場合に使用します。パンバークランプより強固に装着できるため、安定した操作が可能です。

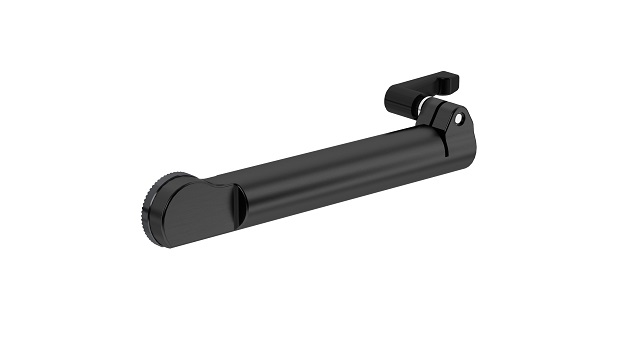

  • K2.0012919 ハンドグリップ用 パンバーアダプター φ20mm
    ザハトラー9+9ヘッドなど、φ20mmのパン棒にマスターグリップを装着する場合に使用します。パンバークランプより強固に装着できるため、安定した操作が可能です。

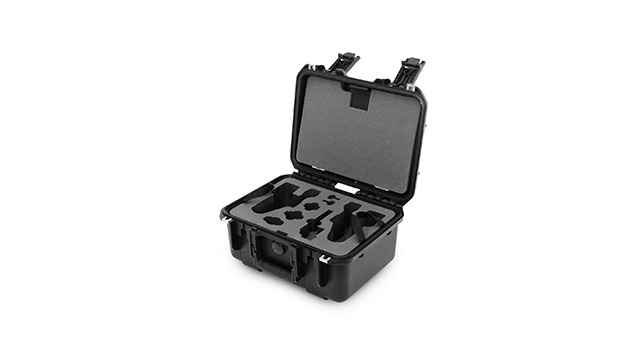

  • K2.0012965 マスターグリップケース
    マスターグリップ左右、Cフォースモーター3個、各種ケーブル類を効率的に収納可能な樹脂性ハードケースです。

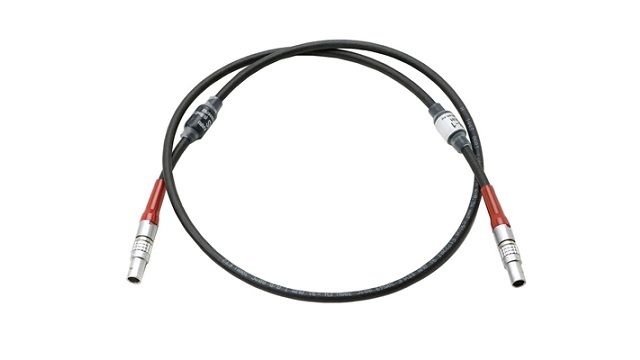

  • LBUSケーブル(ストレート‐ストレート)各種
    ケーブル両端がストレートコネクターのLBUSケーブルです。
    【ラインナップ】
    K2.0006749 LBUSケーブル(ストレート‐ストレート)0.2m
    K2.0006750 LBUSケーブル(ストレート‐ストレート)0.3m
    K2.0006751 LBUSケーブル(ストレート‐ストレート)0.5m
    K2.0006752 LBUSケーブル(ストレート‐ストレート)0.8m
    K2.0006753 LBUSケーブル(ストレート‐ストレート)1.5m
    K2.0006754 LBUSケーブル(ストレート‐ストレート)3.0m
    K2.0006755 LBUSケーブル(ストレート‐ストレート)6.0m
    K2.0006756 LBUSケーブル(ストレート‐ストレート)15.0m

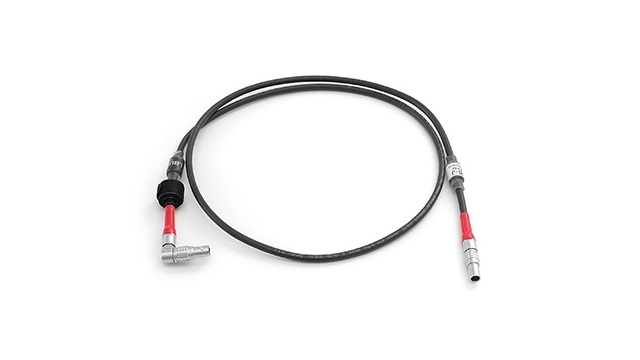

  • LBUSケーブル(L字‐ストレート)各種
    片方がL字コネクター、片側がストレートコネクターのLBUSケーブルです。マスターグリップ側はL字、Cフォースモーター側はストレートの接続が便利です。
    【ラインナップ】
    K2.0013042 LBUSケーブル(L字‐ストレート)0.35m
    K2.0013043 LBUSケーブル(L字‐ストレート)0.85m
    K2.0013041 LBUSケーブル(L字‐ストレート)1.0m

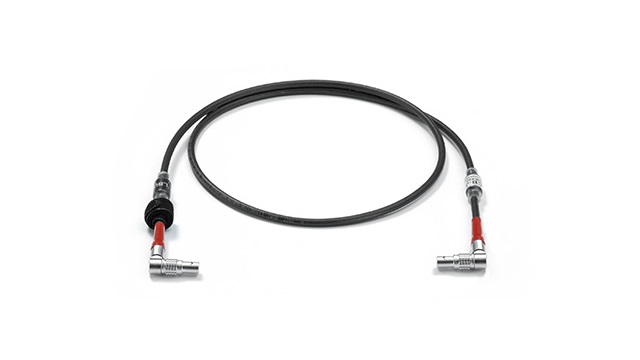

  • LBUSケーブル(L字‐L字)各種
    ケーブル両端がL字コネクターのLBUSケーブルです。マスターグリップ同士の接続に便利なケーブルです。
    【ラインナップ】
    K2.0012785 LBUSケーブル(L字‐L字)0.2m
    K2.0013040 LBUSケーブル(L字‐L字)0.6m
    K2.0012630 LBUSケーブル(L字‐L字)0.8m

  • LBUSケーブル(電源‐ストレート)各種
    LBUSケーブルでデイジーチェーンされたデバイスに電源を供給するためのケーブルです。
    【ラインナップ】

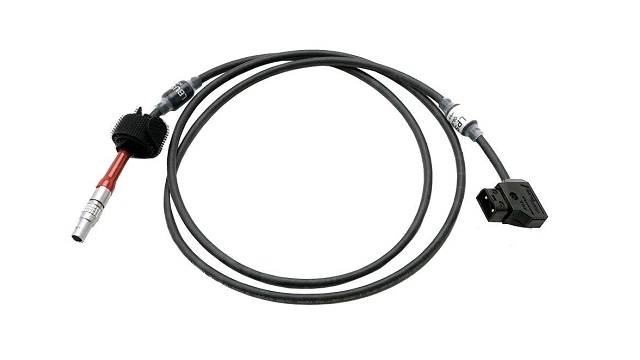

    K2.0006757 LBUS-Dタップケーブル 1.2m
    K2.0006758 LBUS-Dタップケーブル 0.8m
    K2.0006759 LBUS-RSケーブル 0.8m
    K2.0006760 LBUS-XLR‐4ケーブル 0.8m

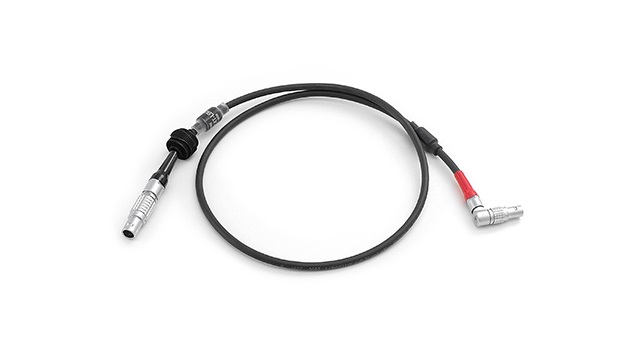

  • K2.0012628 アミーラEXT(ストレート)~LBUS(アングルド)ケーブル
    アミーラのEXTコネクターから、電源供給と通信が可能なケーブルです。RUN/STOP制御はもちろん、アミーラのユーザーボタンの機能をマスターグリップ上で制御できるようになります。

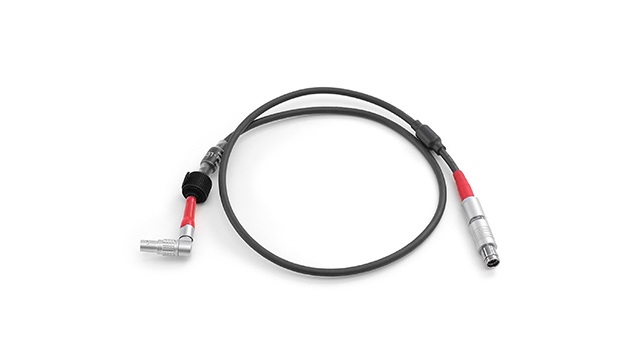

  • K2.0013044 LBUS(L字)~LCSケーブル 80cm
    アレクサプラスやアレクサスタジオのLCSコネクターから、電源供給と通信が可能なケーブルです。マスターグリップでアレクサプラス本体に接続したCLMモーターを制御することが可能になります。

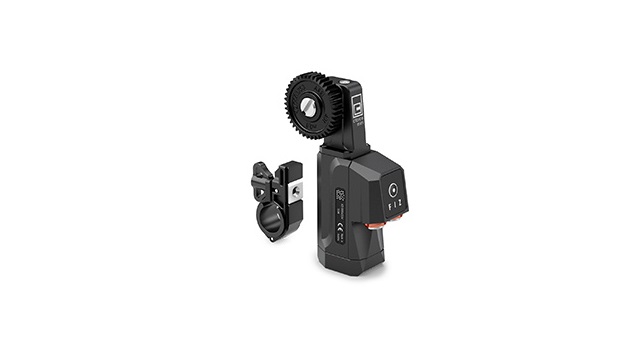

  • K2.0006355 Cフォースミニモーター ベーシックセット
    小型軽量性を重視して設計されたCフォースモーターです。システムをできる限り小型化したい、ジンバルやドローン、ショルダースタイルなどでの撮影に最適です。モーター本体とシネレンズ用のギア、ロッドコンソールのセットです。LBUSケーブルを介して他デバイスと接続します。ARRIのCLMモーター用インターフェースには接続できません。

    セット構成
    数量 型番 製品名
    1x K2.0006354 Cフォースミニモーターユニット
    1x K2.0003753 Cフォースギア M0.8、32P、40T
    1x K2.0006176 Cフォースクランプコンソール φ15/19mm

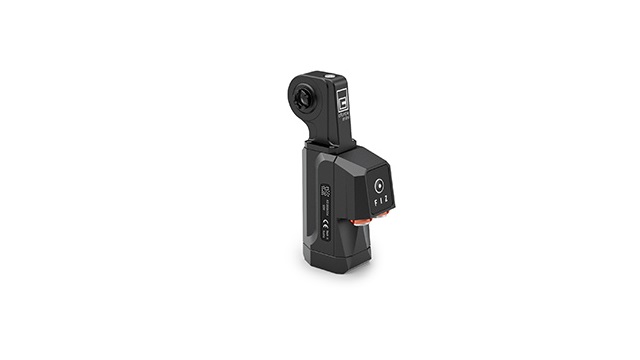

  • K2.0006354 Cフォースミニモーターユニット
    小型軽量性を重視して設計されたCフォースモーターです。レンズギアとロッドコンソールが別途必要です。LBUSケーブルを介して他デバイスと接続します。ARRIのCLMモーター用インターフェースには接続できません。

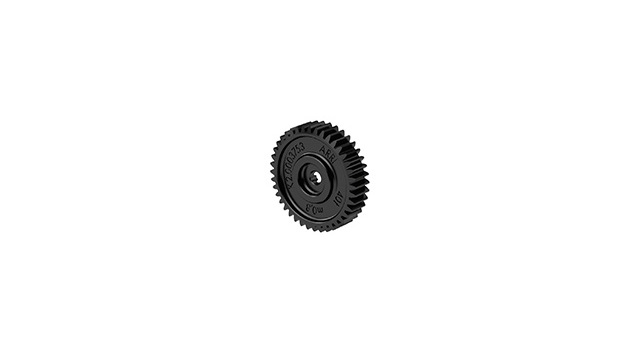

  • K2.0003753 Cフォースミニギア M0.8、32P、40歯
    Cフォースミニモーター用のシネレンズ0.8Mギアです。ARRIのCLM‐5モーターと兼用可能です。

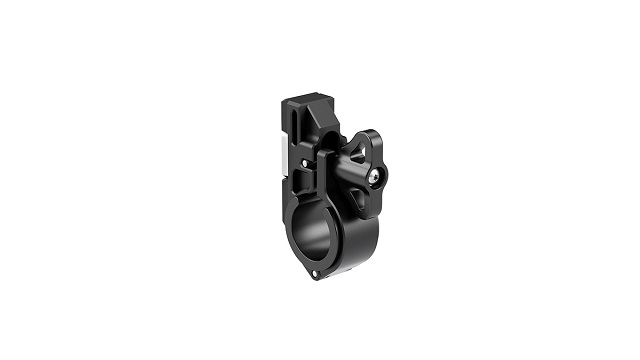

  • K2.0006176 Cフォースミニクランプコンソール φ15/19mm
    Cフォースミニモータをロッドに装着する場合に必要なコンソールです。Cフォースクランプインサート φ15/19mm(K2.0006175)が付属しているため、19mmロッドのほか15mmロッドにも装着可能です。Cフォースプラスには使用できません。

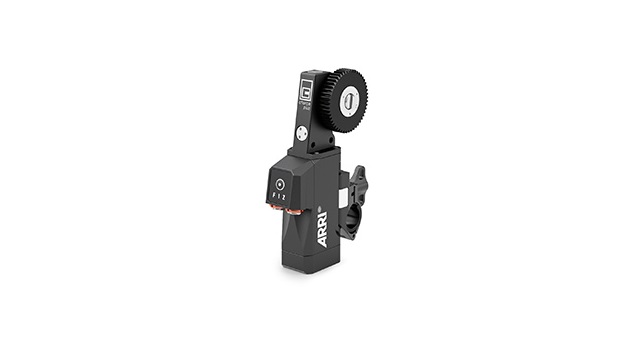

  • K0.0010103 Cフォースプラスモーター ベーシックセット
    強力なトルクと早い動作スピードを実現したCフォースモーターです。大型レンズのフォーカス制御や、早いズーミングを多用する場合などに最適です。モーター本体とシネレンズ用のギア、ロッドコンソールのセットです。LBUSケーブルを介して他デバイスと接続します。ARRIのCLMモーター用インターフェースには接続できません。

    セット構成
    数量 型番 製品名
    1x K2.0006354 Cフォースミニモーターユニット
    1x K2.0003753 Cフォースギア M0.8、32P、40T
    1x K2.0006176 Cフォースクランプコンソール φ15/19mm

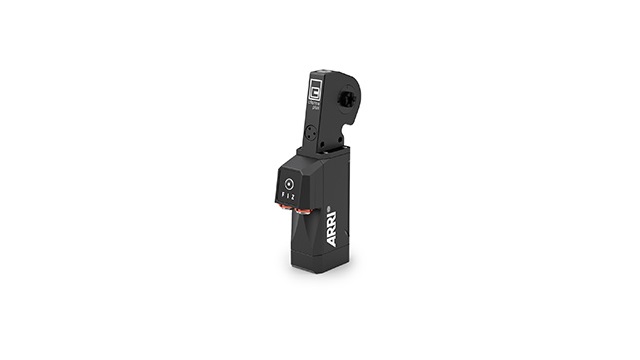

  • K2.0008819 Cフォースプラスモーターユニット
    強力なトルクと早い動作スピードを実現したCフォースモーターです。レンズギアとロッドコンソールが別途必要です。LBUSケーブルを介して他デバイスと接続します。ARRIのCLMモーター用インターフェースには接続できません。

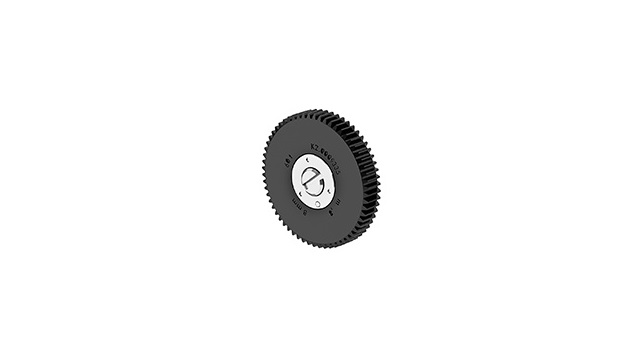

  • K2.0009335 Cフォースプラスギア M0.8、32P、60歯
    Cフォースプラスモーター用のシネレンズ0.8Mギアです。ARRIのCLM‐4モーターと兼用可能です。

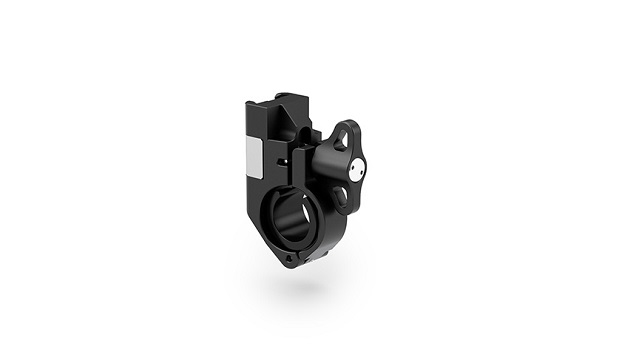

  • K2.0008678 Cフォースプラスクランプコンソール φ15/19mm
    Cフォースプラスモーターをロッドに装着する場合に必要なコンソールです。Cフォースクランプインサート φ15/19mm(K2.0006175)が付属しているため、19mmロッドのほか15mmロッドにも装着可能です。Cフォースミニには使用できません。

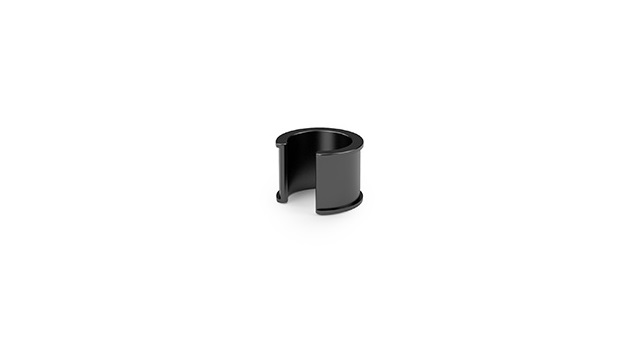

  • K2.0006175 Cフォースクランプインサート φ15/19mm
    Cフォースモーターのロッドコンソール用19‐15mm変換ブッシュです。Cフォースプラス、Cフォースミニ兼用です。

  •
