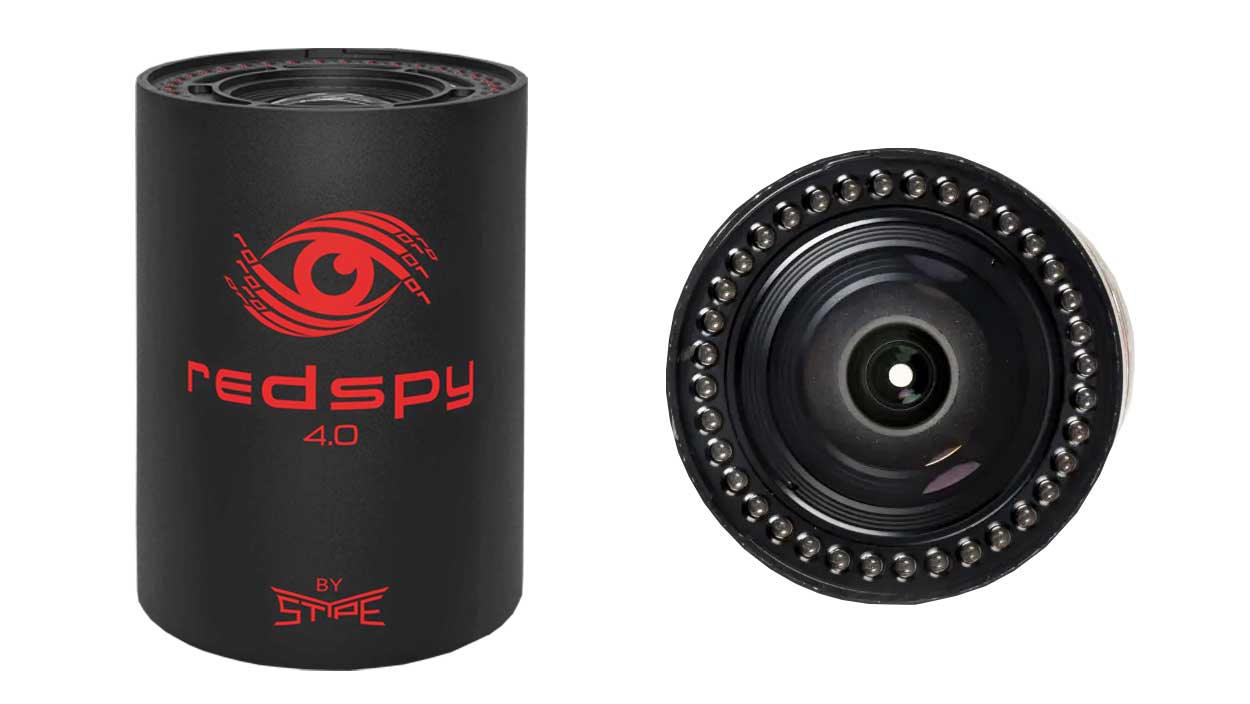

RedSpy(レッドスパイ)は業界標準の光学式カメラトラッキングシステムです。収録用カメラに小型・軽量のRedSpyカメラを取り付け、トラッキングエリアに貼られた小型反射マーカーを撮影することで、カメラの位置・姿勢情報とレンズデータをリアルタイムに高精度で出力します。ライブ配信・映像制作、放送分野で高精度なリアルタイム合成演出が可能です。

  •

  • 高精細センサーを搭載し高精度なトラッキングを実現

    RedSpyカメラに搭載される光学センサーがさらに高精細なものへと進化し、離れた場所の小さなマーカーも正確に捉えます。また、光学センサーに加え3種類の姿勢検出センサーを搭載し、カメラの視野が遮られても、安定したトラッキングデータ出力を実現します。手持ち撮影やステディーカム、クレーンへの搭載など多彩な撮影スタイルに対応します。

  • RedSpyカメラがさらに小型・軽量化
    撮影用カメラに搭載するRedSpyカメラが小型化され、カメラへ取り付ける際の自由度が広がりました。また、軽量化されたカメラに加え、本体部は撮影ベースなど離れた場所に設置できるため、カメラマンの負担を大幅に軽減するとともに、高い機動性を発揮します。

  • RedSpyのカメラケーブルがLANに対応
    RedSpyカメラと本体プロセッサー間はLANケーブル1本で接続可能です。データ通信のほか、電源供給もLANケーブル1本で行え、最大100mまでカメラと本体間を離して設置が可能です。また、光ファイバーアダプターオプションを使用すれば、光ケーブル1本で長距離伝送にも対応します。

  • 高機能なHFプロトコルを採用し高精度な幅広い演出に対応

    RedSpyは、高機能なトラッキング情報を内包するStype社独自のプロトコル“HFプロトコル”に対応。既存のカメラの6DoFデータやレンズのズームデータなどに加え、レンズの歪みやFOV、センターシフトデータなども送出できるため、より精度の高いCG表現が行えます。また、従来のD1プロトコル(FreeD)も選択可能です。

  • 幅広いカメラに対応

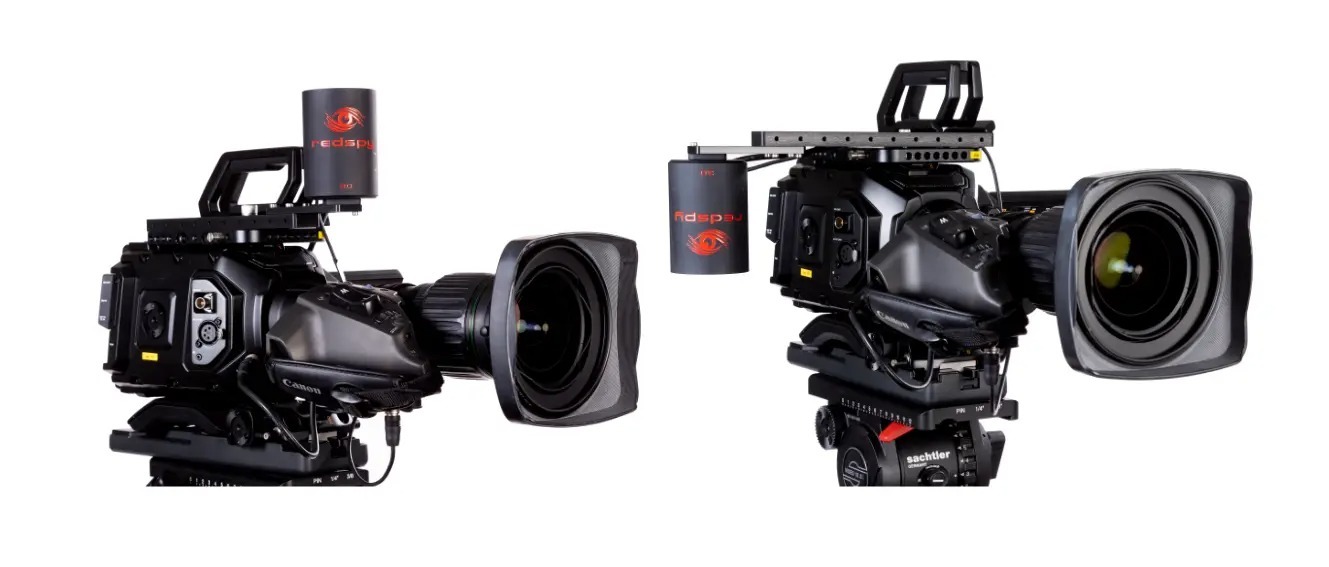

    RedSpyカメラは、シネデジタルカメラから放送用カメラまで、さまざまなカメラに取り付けることが可能です。小型・軽量なカメラを一つだけ装着できれば、精度の高いトラッキングが行えます。映画用PLマウントカメラ、放送用B4マウントカメラなど、外部同期信号を入力可能なカメラであれば幅広く対応します。また、マーカーの設置場所に合わせてカメラの取り付け方向を変更することでトラッキングが行えます。

  •

  • さまざまなシステムとの組み合わせにより 先進的なバーチャルシステムを構築可能

    RedSpyはグリーンバックのみならずLEDパネルを使用したインカメラVFXにも対応。その高い親和性によって幅広いクリエイターの要求に高い精度でお応えします。LEDパネルを背景に使用すれば、表示される映像がそのまま環境光の照明となりよりリアルな映像を再現可能。高精度のカメラトラッキングデータと組み合わせることで完成度の高いバーチャル映像を製作可能です。



  •

  • 世界の放送局が認めた実力



  • 幅広い分野で導入されています
    RedSpyはCNN、MTV、BBC、FOX、SKYなど海外の主要なテレビ局やケーブルテレビから、日本ではテレビ東京、サイバーエージェント、バーチャルラインスタジオ、アマナ、ヒビノ、i7、DAG、東京アドメディカ他などで導入・運用され、テレビの生放送からオンラインミュージックライブなどの各種ライブイベント、企業広報や各種セミナー、映画・ドラマ・CM撮影、放送用途などで幅広く採用され好評を得ています。また、設置~操作が簡単なため、出先の仮設スタジオなどでも高精度なバーチャル演出が手軽に行えます。


    主要レンダリングエンジンに標準対応
    RedSpy はReality、disguise、Aximmetry、Touch Designer、Vizrt、Brainstorm、Orad、Waspa3D、RTソフトウェア、Xpression、Chyron Hego他といった主要なレンダリングエンジンが標準で接続をサポートしています。また、Stype製オリジナルプラグインを使用することでUnreal Engineとの接続も可能です。接続時にはカメラの6DoFデータ、レンズの歪データやFOVデータを含むHFプロトコルや、従来のD1プロトコル(レンズの歪データ、FODデータを含まず)による接続もサポート。また、収集されたトラッキングデータはタイムコードなどとともにFBXおよびXML形式で保存できるため、ライブでの運用だけでなく収録後のポスト処理も可能となります。

  •
  • RedSpy 3.0製品仕様
    RedSpy3.0カメラ サイズ:約(Φ)62.5mm ×(H)90mm
    重量:約0.35kg
    搭載センサー 光学センサー、加速度センサー、ジャイロセンサー
    メインユニット サイズ:約(W)196mm ×(L)225mm ×(H)84 mm
    重量:約2.2kg
    RedSpy3.0カメラと
    メインユニット間の接続
    LANケーブル(データ、電源)
    ※標準セットに約20mのLANケーブル含む
    ※最大約100mまでカメラとメインユニットを離して運用可能
    光ケーブル
    ※光ファイバーアダプター装着時
    ※最大約1km
    操作インターフェース 専用タッチスクリーンモニター
    対応レンズ シネ用PLレンズ
    ※エンコーダーケーブルまたは外付エンコーダー使用
    放送用ENGレンズ
    ※ENGレンズ用エンコーダーケーブルまたは外付けエンコーダー使用
    システムデータ遅延 5ms
    空間分解能 <0.1mm
    角度分解能 <0.003°
    外部同期 BBまたは三値 ※システム運用時は外部同期信号の入力が必要
    運用スタイル (例)ペデスタル / ドリー / ステディカム / クレーン / ハンドヘルド ほか
    対応レンダリングエンジン
    レンダリングエンジン Zero Density / disguise / Touch Designer / Unreal Engine / Vizrt / Brainstorm / Avid / Wasp3D / Xpression ほか
    ※Unreal Engineとの接続には別途Stype製プラグインが必要
    通信プロトコル STYPE HF / D1(FreeD)/ STYPE A5
    接続方法 Ethernet(UDP オーバーIP)、シリアル
    保存フォーマット FBX、XML

  • 通信プロトコル

    対応項目
    カメラID
    6Dof
    フォーカス
    ズーム
    レンズ歪み
    レンズピント情報
    センターシフト
    HFプロトコル
    D1プロトコル
    ×
    ×
    ×
    ※HFプロトコルを使用する場合はCGレンダリングエンジン側で対応するバージョンをご使用下さい

  •
  •
  • RedSpy標準セット

    標準セットには専用カメラや本体のほか、放送カメラ用のレンズエンコーダー情報の取り出しケーブル(キヤノン/フジノン対応)やギアが含まれています。また、あらゆるカメラへの取り付けを考慮し、様々な形状の取り付け金具が含まれています。

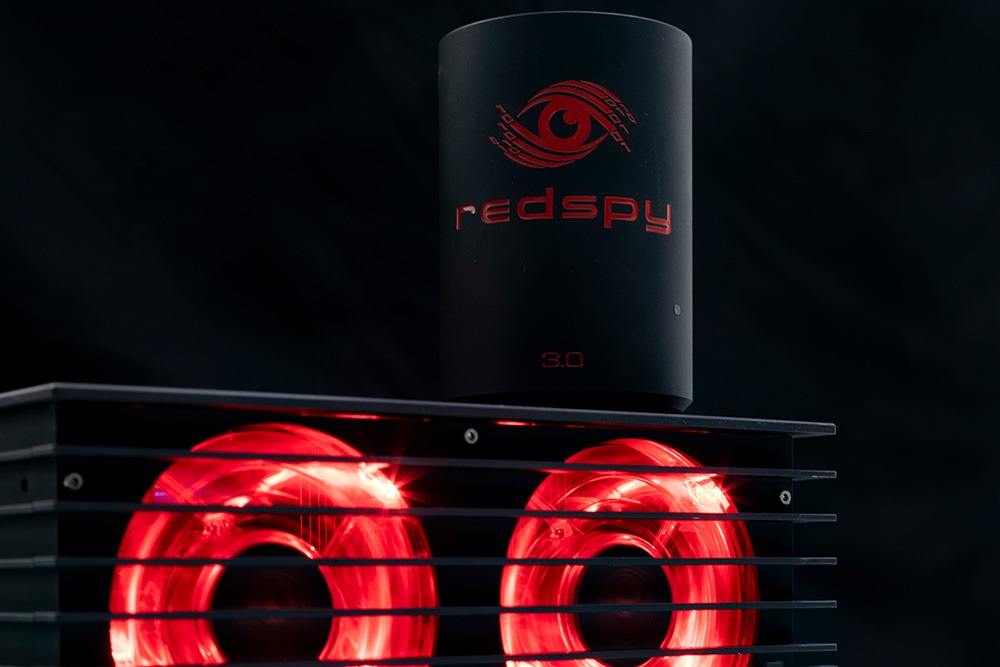

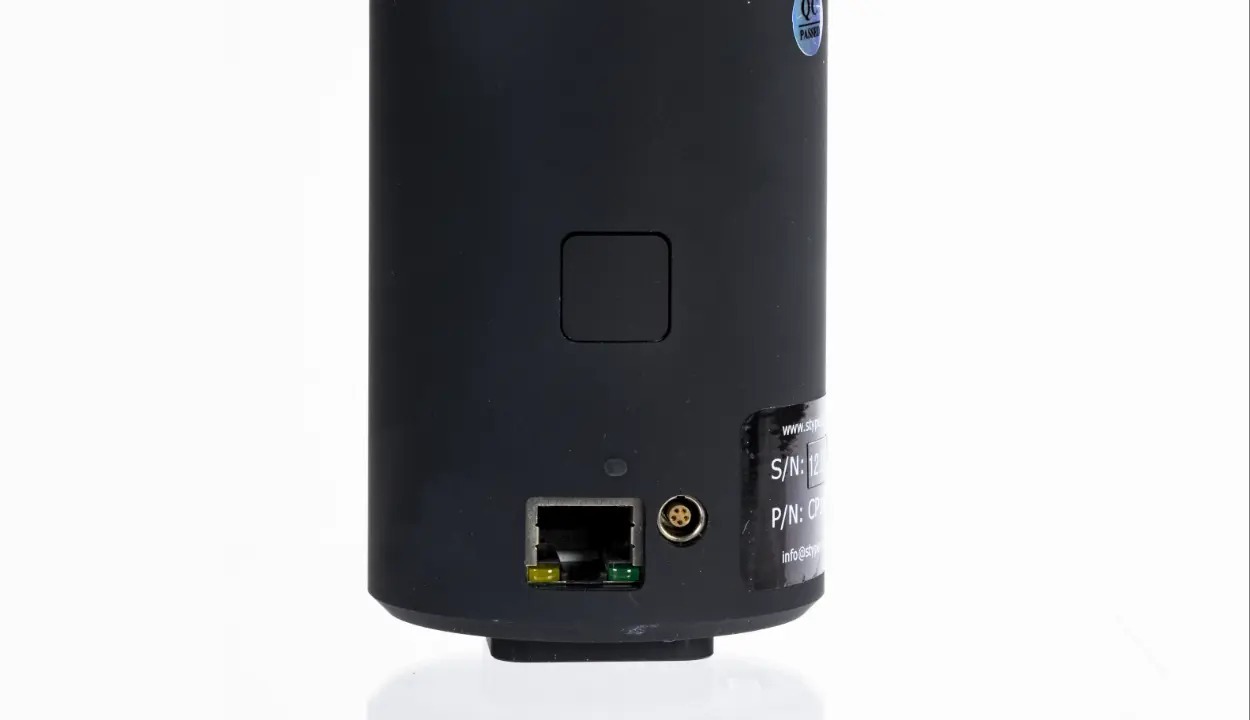

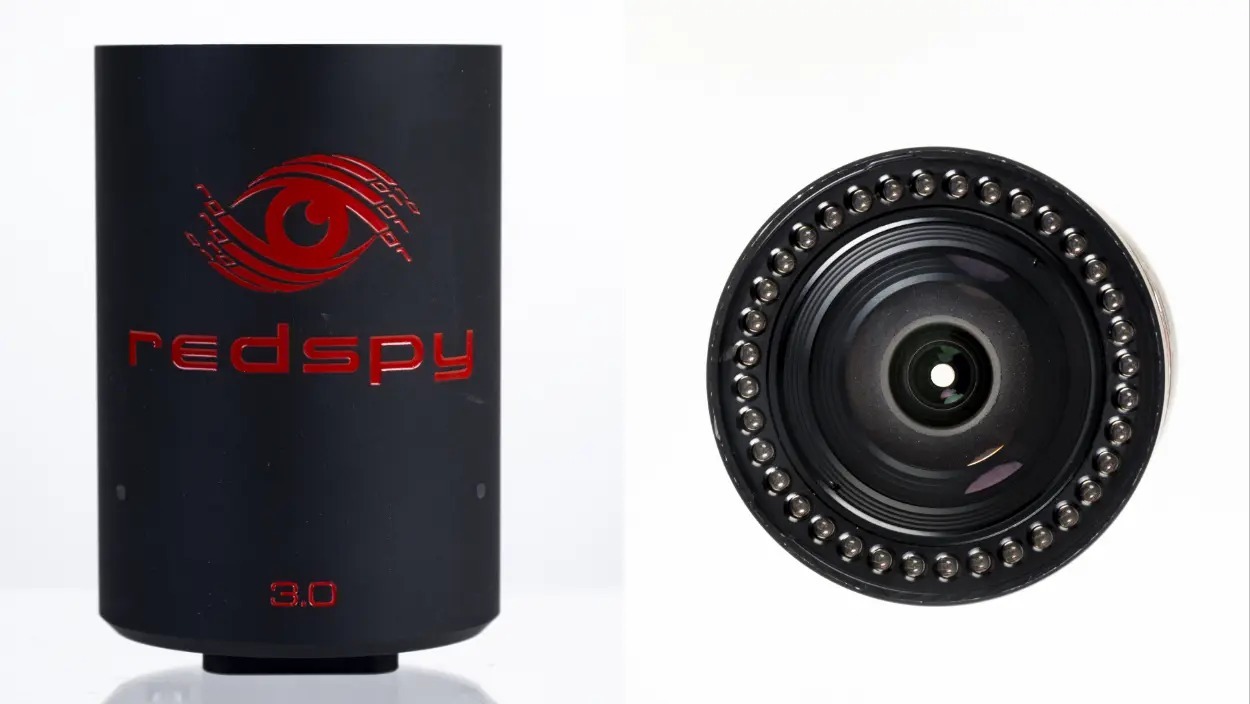

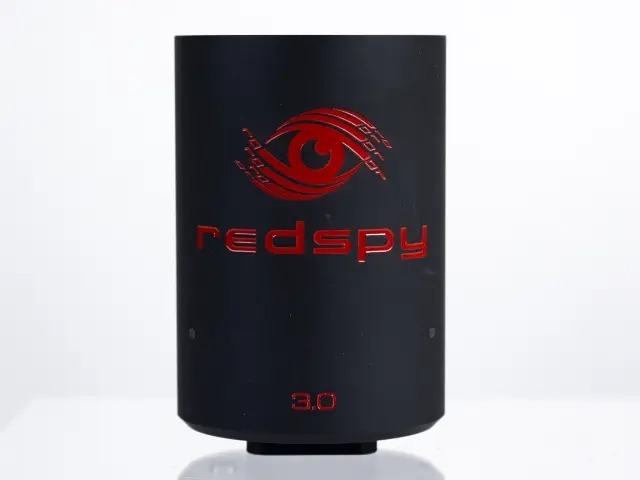

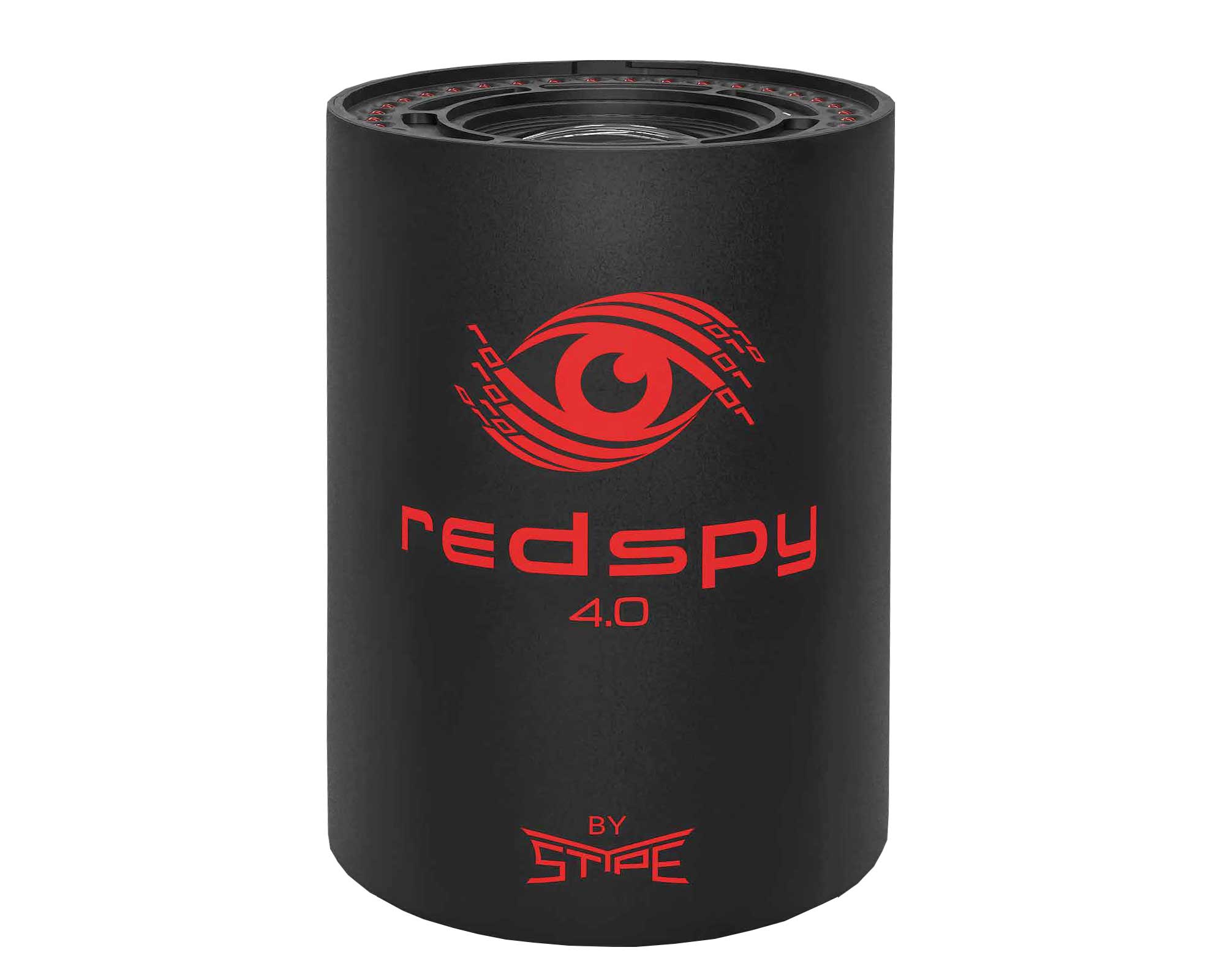

  • RedSpy3.0カメラ
    RedSpyカメラには光学センサーをはじめ加速度センサーやージャイロなどの各種センサーが搭載され、さまざまな状況下で安定した運用が可能です。高解像度センサーは焦点深度が深く高低差のあるカメラワークを行っても確実にマーカーを認識し続けます。また、カメラが遮られマーカーを撮影できなくなっても、加速度センサーやジャイロによってシームレスにカメラトラッキングが行えます。センサー前面に設置されたバンドパスフィルターにより、赤外領域以外の光をすべてカットするため、照明のあるスタジオや屋外でも安定してマーカーのみを捉えます。

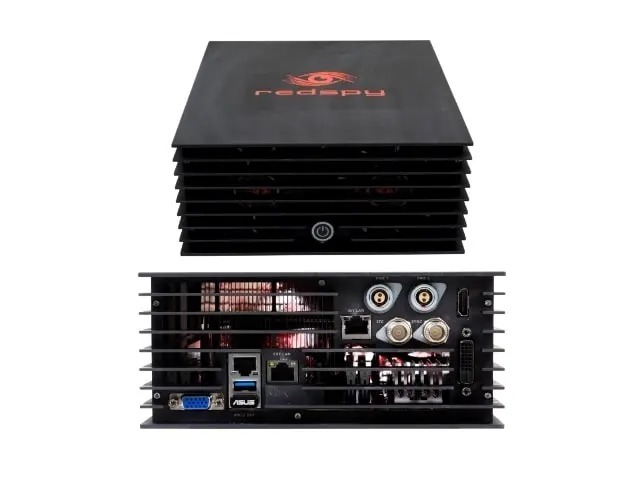

  • RedSpyメインユニット
    RedSpyメインユニットは運用方法に合わせて設置場所を選択できます。カメラ側への設置(三脚などへの取り付け)や延長ファイバーケーブルの利用によりベースに設置することも可能です。

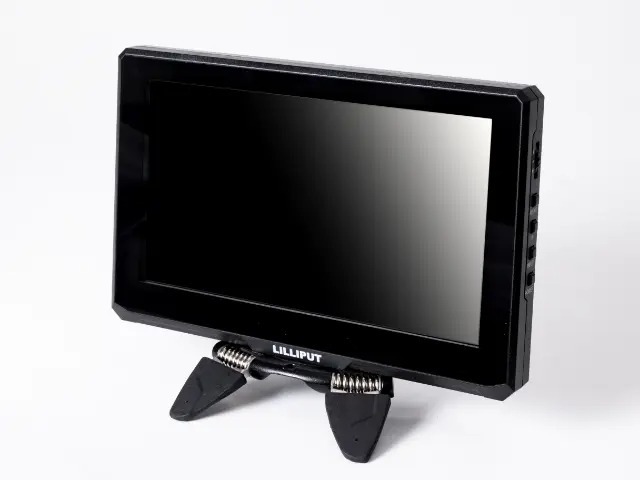

  • 操作用タッチスクリーンモニター

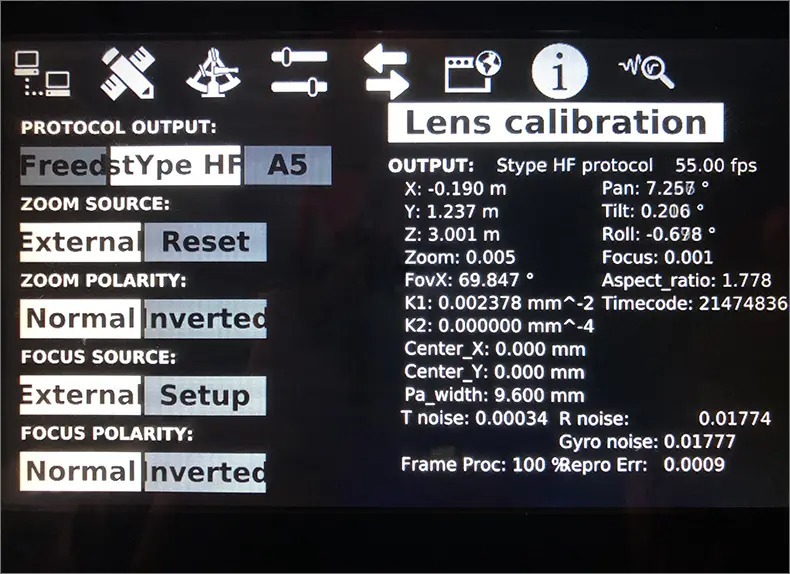

    RedSpyシステムの操作を行うタッチスクリーン式モニターです。ウィザード形式のメニューによるキャリブレーション操作やシステムの各種の設定が行えます。また、マーカーの識別状態をリアルタイムに監視できます。

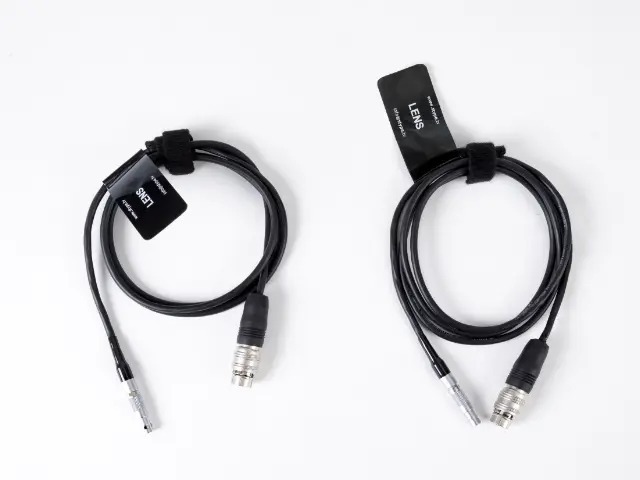

  • エンコーダー搭載レンズ(グリップモーター付属)用エンコーダーケーブル
    エンコーダー搭載(グリップモーター付属)のキヤノン/フジノンレンズ用
    エンコーダー(グリップモーター付属レンズ)を搭載したレンズで使用するケーブルです。キヤノンおよびフジノンレンズ用がそれぞれ用意されており、レンズ付属のグリップモーター部分のバーチャルポートコネクターから出力されるズームとフォーカス情報を取り出すことができます。デジタルタイプ(20ピンコネクター)の放送用レンズで使用できます。ケーブルは標準セットに含まれています。

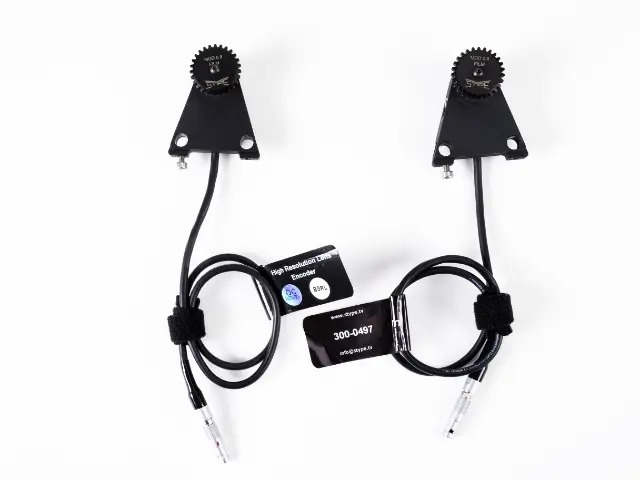

  • 外付けレンズエンコーダー(エンコーダー未搭載レンズ用)
    エンコーダーが付属してない映画用PLレンズなどに装着することで、フォーカス、ズーム情報を検出することが可能になります。標準セットには放送用ENGレンズのギア(歯車)が付属しています。映画用レンズのギアはオプションです。

  • LANケーブル
    RedSpyカメラとメインユニット間はLANケーブル(CAT6)で接続し最大約100mの延長が可能です。LANケーブル1本でデータ通信と電源供給が行えます。標準セットには20mのLANケーブルが付属しています。また、オプションの光アダプターを使用すると最大約1kmまで距離を延長可能です。

  •

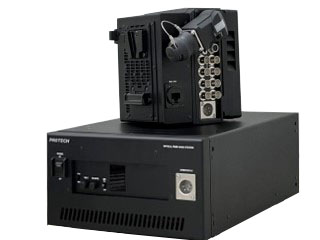

  • 光ファイバーアダプター
    RedSpy3.0カメラを取り付けた撮影用カメラとベース間を光ファイバーケーブル1本で接続するためのオプションです。RedSpyカメラ用のPOE LANに加え、ゲンロック、TLC、映像信号、TALLY、インカムなどをファイバーケーブル1本で接続することが可能です。光ケーブル一本にケーブルを集約できることで、断線など各種ケーブルトラブルの防止や撮影中のカメラマンの負荷軽減、加えて最大約1kmまでカメラとベース間を離すことが可能です。

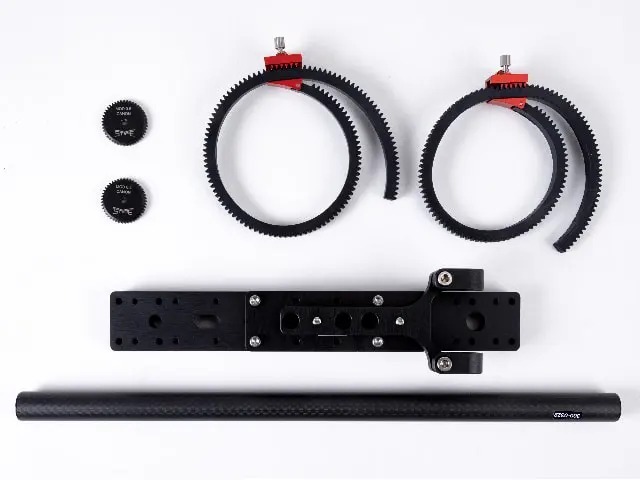

  • シネレンズギア
    PLマウントのレンズに対応したギアセットのオプションです。標準セットには放送用B4レンズのギアが含まれています。

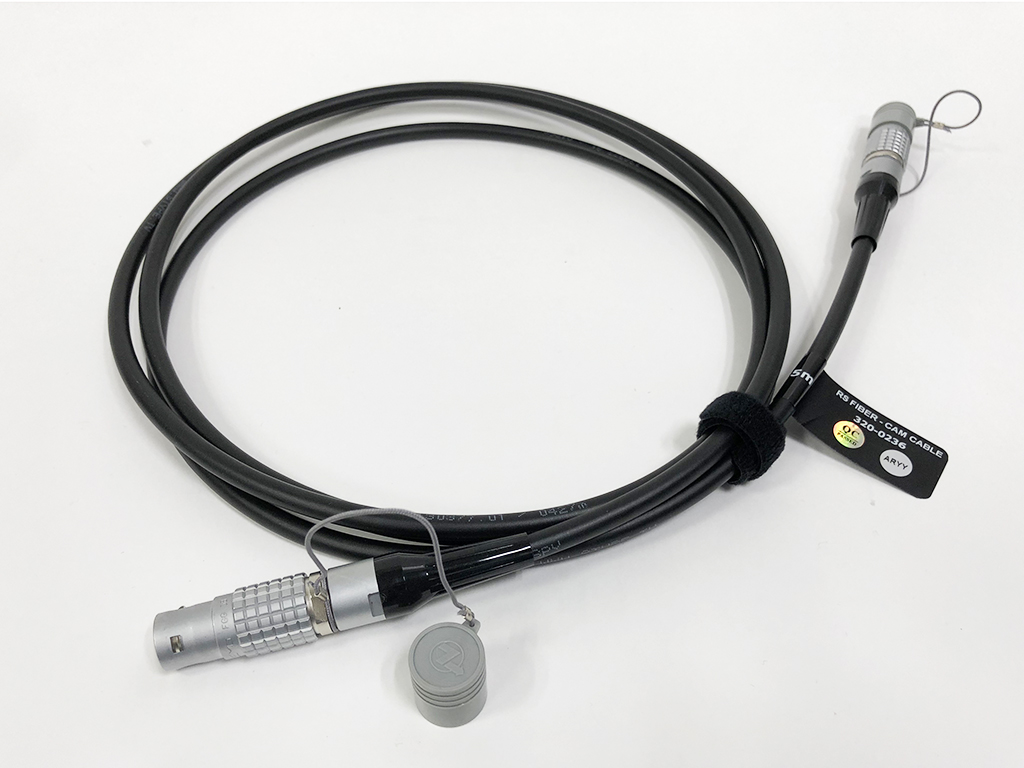

  • RedSpy2.0用ファイバーケーブル
    RedSpy2.0カメラとメインユニット間は光ファイバーケーブルで接続し最大100mの延長が可能です。光ケーブル一本でデータ通信と電源供給が行えます。最大100mまでの範囲で任意の長さの光ケーブルを製作可能です。

  •
  •
