HIGH SPEED CAMERAハイスピードカメラ

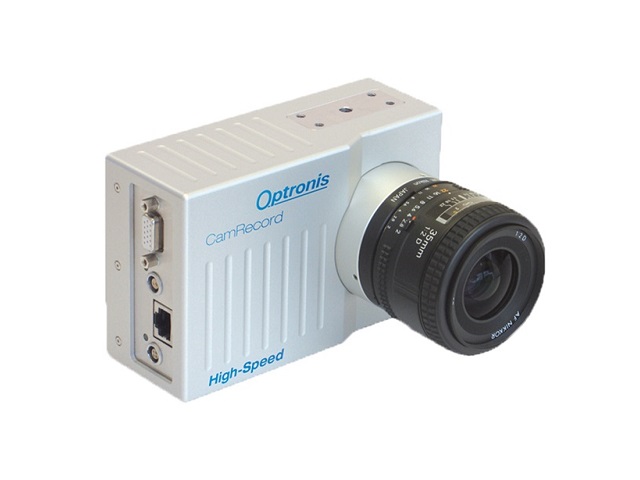

ハイスピードカメラ (高速度カメラ)CamRecord CR series

CamRecord CR series / Sprinter series

高解像度一体型カラーモノクロ

CamRecord CRシリーズ / Sprinterシリーズは小型、軽量、高性能でありながら低価格を実現したハイスピードカメラ(高速度カメラ)です。用途に合わせ、撮影速度、画素数の異なる4種類のカメラをラインナップ。撮影速度高速化、フルHDを超える超高精細撮影、高速シャッター、オートトリガーなど多彩な機能を搭載しています。製造ラインのトラブルシューティングから研究開発分野、各種学校の研究室などに導入しやすいモデルです。

  • 高精細撮影

    1,280×860ピクセルから1,696×1,710ピクセルと高精細モデルをラインナップしています。CR3000x2は290万画素(1,696x1,710ピクセル)で540コマ/秒、Sprinter-FHDはフルHD画質(1,920×1,080ピクセル)で1,800コマ/秒の高速撮影が可能です。

  • 小型で軽量ボディ

    小型かつ約1kg~1.5kgの軽量ボディです。また、CRシリーズはファンレス筐体であるため、内視鏡、硬性鏡などの特殊光学系との組み合わせや顕微鏡などを活用した超拡大撮影時にも、振動を気にせず観察が可能です。

  • 大容量SSDに撮影データ保存

    Sprinerシリーズは、最大1TBまでの大容量SSD*1を搭載することができ、撮影したデータの保存が可能です。

    *1 256GBのSSDが標準構成に含まれます。

  • 技術PR

    ●新しくリリースされた制御ソフト「TimeViewer」はWindows10対応です。
    ●内蔵メモリーは16GBまで搭載可能です。
    ●「マルチスロープ」で高輝度撮影に対応しています。※対応モデル:CR600x2
    ●超高速シャッター1μsで高速現象を鮮明に記録します。※対応モデル:CR600x2
    ●LabView™ドライバ*2やSDK*2を活用して計測制御システムの構築が可能です。

    *2 オプション

  •
  • 仕様 Sprinter-FHD Sprinter-HD CR3000x2 CR600x2
    撮像素子*1 200万画素 固体撮像素子
    1,920×1,080
    110万画素 固体撮像素子
    1,280×860
    290万画素 固体撮像素子
    1,696×1,710
    131万画素 固体撮像素子
    1,280×1,024
    電子シャッター 最短1/500,000秒 最短1/1,000,000秒
    メモリー*2 16GB 8 / 16GB
    メモリーセグメント 可能
    濃度階調 8bit 8 / 10bit
    レンズマウント Fマウント
    Cマウント
    Gレンズ対応Fマウント(絞りなしタイプ)
    Fマウント
    Cマウント
    Gレンズ対応Fマウント(絞りなしタイプ)
    キヤノンEF/EF-Sマウント
    入力信号 トリガー信号(TTL信号、接点スイッチ)/ 外部同期信号
    出力信号 Display Port / 外部同期信号 VGA / 外部同期信号
    トリガーモード トリガーポイントは総録画時間の0~100%の間で任意に設定可能
    インターフェース Gigabit Ethernet
    制御ソフトウェア TimeViewer(付属)
    カメラ電源 DC12V(専用ACアダプター付属)
    外形寸法*3 約(W)92×(H)92×(D)150mm 約(W)145×(H)95×(D)78.5mm
    質量 1,400g 1,050g

  • 撮影速度 Sprinter-FHD
    速度(fps) 水平解像度×垂直解像度(pixel)
    1,800 1,920×1,080
    2,020 1,920×960
    2,700 1,280×720
    4,050 640×480
    6,760 384×288
    15,100 256×128
    240,000 256×8

  • 撮影速度 Sprinter-HD
    速度(fps) 水平解像度×垂直解像度(pixel)
    3,504 1,280×860
    4,168 1,280×720
    4,974 800×600
    6,168 640×480
    11,862 320×240
    110,154 1280×8

  • 撮影速度 CR3000x2
    速度(fps) 水平解像度×垂直解像度(pixel)
    540 1,696×1,710
    1,000 1,200×1,200
    2,000 860×800
    5,000 480×480
    100,000 96×38

  • 撮影速度 CR600x2
    速度(fps) 水平解像度×垂直解像度(pixel)
    500 1,280×1,024
    1,200 800×600
    2,000 512×512
    6,500 256×256
    16,000 128×128
    76,000 16×16

  • 機能
    同期撮影 カメラ付属のSYNC in/outを使って同期撮影可能
    イメージトリガー機能 画像上任意の領域の輝度変化を検知して撮影開始可能
    バッテリー 専用バッテリー装着で2時間駆動可能
    マルチスロープ*4 高輝度撮影時に画像が飽和しないように自動で明るさを自動調整可能
    簡易解析 速度、長さなどの簡易計測機能を標準搭載
    拡張性 SDKなどを使って独自計測制御システムを構築可能

  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 突起部、オプション品除く
    *4 CR600x2のみ対応

  •

  • リモート制御ソフト TimeViewer
    基本機能
    記録・再生機能 記録枚数
    トリガー選択(手動、外部)
    トリガー位置設定
    外部同期撮影
    メモリー分割
    マルチトリガー
    正逆再生(再生速度可変)
    正逆コマ送り
    正逆早送り
    再生範囲設定 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / 明るさ / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データをカメラ本体のメモリーからパソコンへダウンロード可能
    画像データ変換機能 AVI / JPEG / PNG / TIF / BMPへ変換出力

  •
