HIGH SPEED CAMERAハイスピードカメラ

ハイスピードカメラ MEMRECAM ACS-3 M16

MEMRECAM ACS-3

高感度大容量メモリ一体型カラーモノクロ

MEMRECAM(メモリカム)ACS-3は、ACS-1の主要な仕様はそのままに小型・軽量ボディーを実現したハイスピードカメラです。フルフレーム1,280×896ピクセル時、通常モードでは14,000コマ/秒、ブーストモードでは50,000コマ/秒と高速領域における有効エリアを確保しつつ機動性のある小型ボディーにより、溶接、燃焼、流体などさまざまな分野・用途で活用できます。

  • ブーストモード

    ブーストモード*1とは、独自のセンサーおよび信号処理技術により撮影速度や有効解像度を上げることができる機能です。従来のブーストモードに改良を加え、同一解像度における撮影速度をさらに上げることができるようになりました。目的や用途によって使い分けることができるため、さまざまな用途で力を発揮します。

    <撮影速度をブースト>
    1,280×896pixelのとき
    通常モード:14,000コマ/秒 → ブーストモード: 25,000コマ/秒 → ブースト4モード:50,000コマ/秒

    <解像度をブースト>
    65,000コマ/秒のとき
    通常モード:1,280×160pixel → ブーストモード:1,280×320pixel →ブースト4モード:1,280×640pixel

    *1 ブーストモードはモノクロモデルのみ対応

  • MEMRECAM ACS-3 ブーストモード イメージ画像
    左:通常モード 50,000fps 1,280×224pixel
    右:ブースト4モード 50,000fps 1,280×896pixel
  • 高感度 ISO100,000

    ISO100,000*2の高感度センサーを採用し、HXシリーズと比較して10倍の感度を実現しました。通常照明下においてさらなる高速撮影ができるほか、熱に弱い対象物、低照度環境下でも明るく鮮明な撮影ができます。また、拡大光学系を用いた撮影でも鮮明な画像を取得できます。

    *2 モノクロモデル

  • SSDによる高速データ転送

    撮影したデータの保存先として内蔵SSD*3を指定した場合、PCへの転送と比較してデータの転送時間が約1/8に短縮されます。”自動セグメント切り替え機能”を使用して撮影を行えば、録画と保存を自動的に繰り返すことができるため作業の効率化が図れます。

    *3 購入時のみ選択可能なオプション

  • PCレス操作

    ACS専用モニター「V-PAD*4」によりPCを使用不可能な試験環境下でも、カメラ制御・録画・再生・保存までをタッチパネル操作で簡便に操作することができます。外付けSSDを用意することでUSB3.0Bによる高速データ保存も可能です。

    *4 オプション

  • 小型一体型ボディー

    コンパクトな一体型ボディーでありながらACS-1の高性能は維持し、安定した運用が行えます。従来機種のMEMRECAM HX-3と比較して、体積比約40%減、質量比約30%減の小型化を達成し、機動性の高い安定した運用が行えます。

  • シンプルな同期

    ACSカメラ専用のSYNCケーブル1本で2台のカメラを同期することができます。DICやPIV計測のように2台のカメラを必要とする撮影で、録画トリガ用、カメラ間の同期用とそれぞれのケーブルを接続しなくても、ケーブル1本のシンプル接続で簡便に同期計測を行うことができます。

  • LabVIEW対応

    株式会社イー・アイ・ソルの協力によりNational Instruments社のLabVIEWがQ1m/Q1vに続き、ACSシリーズも制御できるようになりました。基本的な撮影はもちろん、試験装置の制御などを含めたシステムアップのカスタマイズにも対応しています。

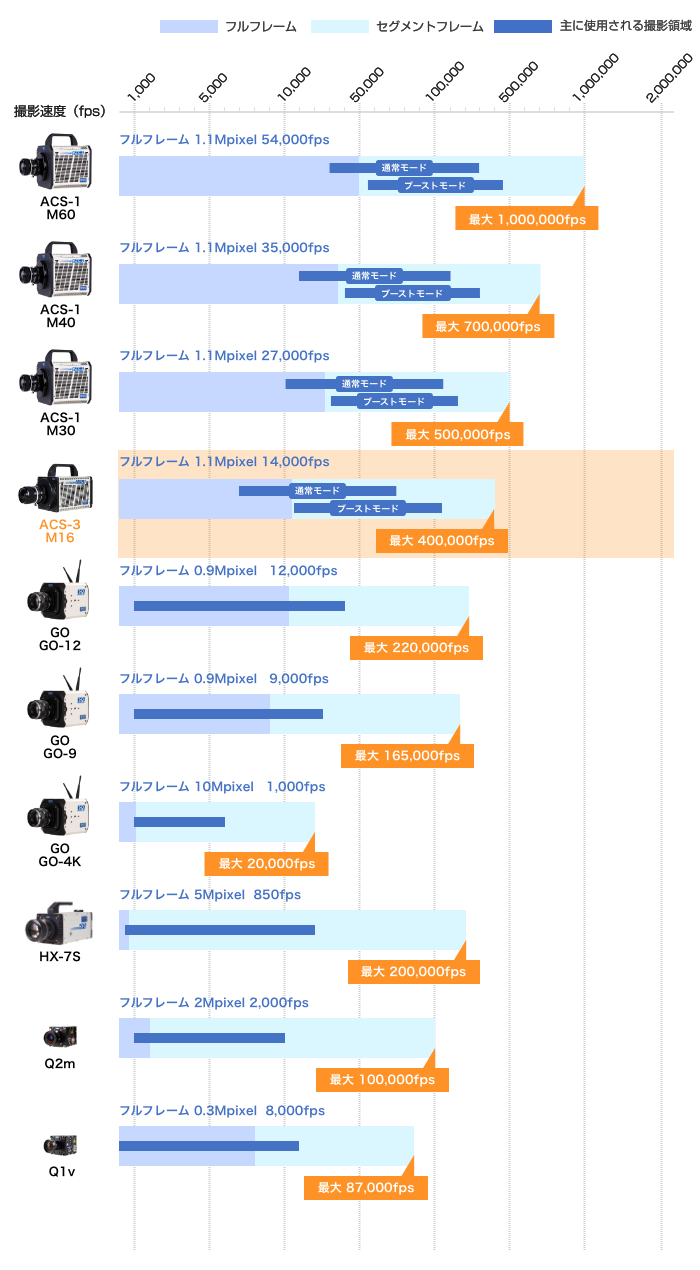

  • ハイスピードカメラ仕様比較表
  •
  • ACS-3 M16
    撮像素子 114万画素 CMOS
    ISO感度(推奨露光指数) カラーISO 20,000 / モノクロISO 100,000
    (Gain MID、ガンマOFF時)
    電子シャッター 1/10~1/1,666,666 秒
    メモリー*1 16GB / 32GB / 64GB
    メモリーセグメント 最大64分割
    録画時間 8bit撮影時 約4.0秒
    10bit撮影時 約3.2秒
    12bit撮影時 約2.7秒
    (14,000fps、1,280×896pixel、64GB、通常モード)
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Fマウント(絞り環や絞りレバーがないレンズを除く)
    Cマウント*2
    EFマウント*2
    入力信号 EST / トリガー / IRIG-B
    出力信号 露光パルス / ステータス(ARM/FAULT)/ 3G-SDI(Level A) / Display Port / トリガー
    トリガーモード NORMAL / EVENT / BURST / MULTI / LINEARほか
    インターフェース 1,000BASE-T / USB3.0B / USB3.0 / USB2.0
    制御ソフトウェア MLink(付属)
    カメラ電源 DC20-32V(ACパワーシステム付属)
    外形寸法*3 約(W)128×(H)128×(D)206mm
    質量*4 約4.5kg

  • ACS-3 M16 撮影速度
    速度(fps) 通常モード
    水平解像度×垂直解像度(pixel)
    ブーストモード*5
    水平解像度×垂直解像度(pixel)
    ブースト4モード*5
    水平解像度×垂直解像度(pixel)
    50~14,000 1,280×896
    16,000 1,280×800 1,280×896
    17,000 1,280×720 1,280×896
    20,000 1,280×624 1,280×896
    25,000 1,280×496 1,280×896
    30,000 1,280×400 1,280×800 1,280×896
    40,000 1,280×288 1,280×576 1,280×896
    50,000 1,280×224 1,280×448 1,280×896
    65,000 1,280×160 1,280×320 1,280×640
    75,000 1,280×144 1,280×288 1,280×512
    100,000 1,280×96 1,280×192 1,280×384
    120,000 1,280×80 1,280×160 1,280×256
    150,000 1,280×48 1,280×96 1,280×192
    200,000 1,280×32 1,280×64 1,280×128
    400,000 1,280×16 1,280×32 1,280×64

  • 機能
    ブーストモード*5 通常モードに比べて撮影速度または垂直解像度を上げることが可能
    白黒HDR機能 同時に明るい映像と暗い映像を​取得し合成することで​ダイナミックレンジの広い映像が​撮影できる機能
    同期撮影 GX-HUB*2の使用により完全同期撮影が可能
    ACSカメラ同士では専用のSYNCケーブル*2で同期撮影が可能
    PIV用2枚連続撮影モード
    (フレームストラドリング撮影)
    最短210nsのレーザーパルス光に対応
    録画速度可変機能 撮影中に高速撮影と低速撮影切換え可能
    低速撮影は高速撮影の1/2~1/100まで設定可能
    イメージトリガ 画像上で任意に設定した検出エリア内の輝度変化を検出して撮影を開始
    ポストトリガ トリガー信号入力から撮影開始までの間を最長65,536フレームまたは10分まで設定可能
    AND/ORトリガ TRIG1、TRIG2に入力されたトリガー信号に対して、ANDまたはORの条件で撮影開始
    トリガリセット 入力トリガー信号で新たに露光開始
    EST同期モード 外部信号に同期して撮影

  • オプション機器
    V-PAD ピント合わせや撮影後の映像の確認をするタッチパネルモニター
    内蔵SSD カメラ内メモリの撮影済みデータを高速で自動転送、録画中にSSDへデータをバックアップ

  • *1 購入時選択
    *2 オプション
    *3 突起部、オプション品除く
    *4 カメラ本体のみ、オプション品除く
    *5 モノクロのみ対応

  •
  •
