HIGH SPEED CAMERAハイスピードカメラ

ハイスピードカメラ(高速度カメラ)MEMRECAM HX-3

MEMRECAM HX-3/HX-4/HX-5/HX-6

超高速高感度高解像度大容量メモリ一体型カラーモノクロ

MEMRECAM(メモリカム)HX-3/HX-4/HX-5/HX-6は、高精細センサーを搭載し、モデルごとに特徴を有したハイスピードカメラ(高速度カメラ)です。さまざまな研究開発用途から生産技術分野まで幅広いニーズにお応えします。

各モデルの主な特長
HX-3(2,560×1,920ピクセル時、2,000コマ/秒)
HX-4(1,280×960ピクセル時、6,000コマ/秒・ISO40,000)
HX-5(2,560×1,920ピクセル時、1,250コマ/秒 )
HX-6(2,560×1,920ピクセル時、1,000コマ/秒 )

これまでにない高画質なスローモーション映像で詳細な観察・計測が行えます。

  • 高精細な映像を取得

    ハイスピードカメラ(高速度カメラ)MEMRECAM HX-3で撮影したゴルフスイング
    4,500コマ/秒(1920×1080ピクセル)

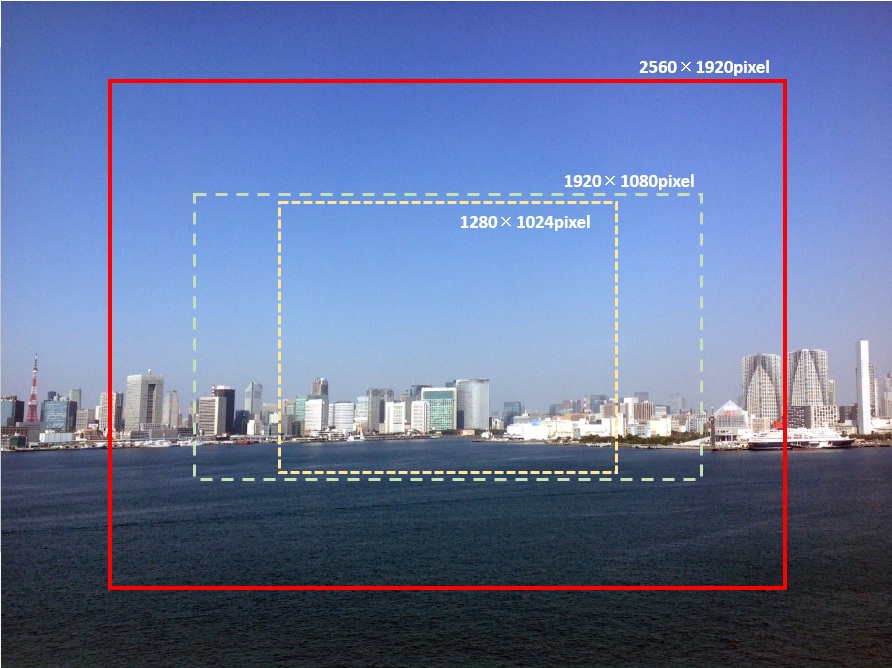

    500万画素(2,560×1,920ピクセル)で2,000コマ/秒、フルHD画質で4,500コマ/秒(HX-3)のハイスピード撮影ができ、これまでにない高精細な映像から、より精度の高いデータを取得可能となりました。また、WINDOW MOVE機能を使用すると、有効撮影エリア内で任意に撮影箇所を指定すると画面の中心に表示することが可能で、拡大撮影時のカメラの微調整が容易です。

  • 高速度撮影

    ハイスピードカメラMEMREMCA HXシリーズはモデル毎に最高速度が異なります。使用する速度帯域に合わせて最適な機種を選択することができます。低速領域から高速領域までの高速現象を高画質で捉えることができます。

    各モデルの最高速度
    HX-3:1,300,000コマ/秒
    HX-4:1,080,000コマ/秒
    HX-5:900,000コマ/秒
    HX-6:650,000コマ/秒

  • GXCモード

    ハイスピードカメラMEMRECAM HXシリーズのGXCモード

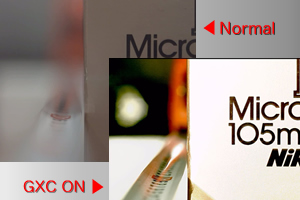

    通常とGXCモードの明るさ比較
    カラーISO2,000、モノクロISO10,000の感度を有し、さらにナック独自技術のGXC*1モードでは、通常の感度を4倍にアップすることができます。熱に弱い対象物、低照度環境下での撮影にも、今まで以上に明るく鮮明な映像を取得できます。また、拡大光学系を用いた撮影でも鮮明な画像を取得できます。


    *1 GXCとは、同色の4画素を1つにして、感度を向上させるモードです。HX-4のみGXCがデフォルト設定となっています。

  • DownLoad REC

    搭載したメモリーを2セグメント以上に分割すると、撮影画像をパソコンへダウンロード中に使用していないセグメントへ録画が可能です。繰り返し試験や時間の効率化を図りたいといった目的に最適な機能です。

  • カスタムメモリセグメント

    搭載したメモリーの分割、分配が任意に行える機能です。記録時間の調整を行えると共にその都度撮影データをパソコンへダウンロードせずに、必要な画像のみダウンロードすることが可能になります。 DownLoad REC機能と併用することで更に効率的な撮影が行えます。

  • 技術PR

    ●HXシリーズ(HX-3/HX-4/HX-5/HX-6)は、フルHD画質を超える500万画素(2,560×1,920ピクセル)の高精細センサーを採用し、用途に応じて高画質で高速映像を撮影できます。
    ●内蔵メモリーは、16GB、32GB、64GBから選択が可能*2です。用途に合わせて選択ができ、納入後のメモリー増設も可能です。
    ●自動録画(オートパイロット)、録画遅延設定、録画中の撮影速度可変(1~1/100倍速)、イメージトリガーなど多彩な録画方法を標準搭載しています。
    ●1つの露光開始信号パルスで最短125nsの時間間隔で2フレーム画像を取得することが可能です。

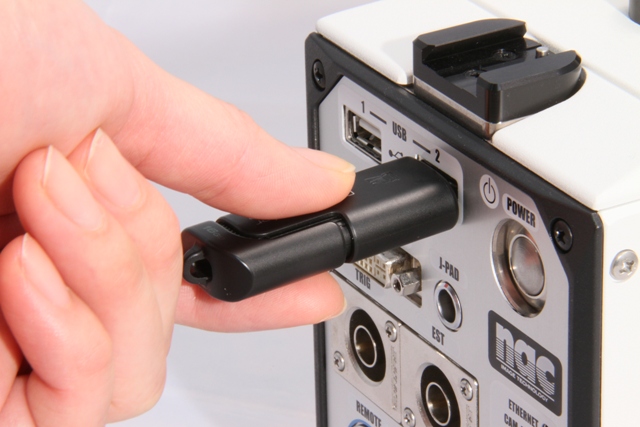

    ●USB2.0のネットワークで汎用HDDや2次記録媒体への画像保存も可能です。*3

    *2 HX-6は8GB、16GB、32GB
    *3 オプションのJ-PAD3が必要

  • MEMRECAM HX-4/HX-5/HX-6のカタログをご希望の場合は、お問い合わせフォームよりご請求ください。

  •
  • HX-3 HX-4 HX-5 HX-6
    撮像素子*1 500万画素
    固体撮像素子
    122万画素
    固体撮像素子
    500万画素
    固体撮像素子
    500万画素
    固体撮像素子
    ISO感度
    推奨露光指数
    カラーISO 2,000
    モノクロISO 10,000
    カラーISO 8,000
    モノクロISO 40,000
    カラーISO 2,000
    モノクロISO 10,000
    カラーISO 2,000
    モノクロISO 10,000
    電子シャッター 1/100~1/5,000,000秒 1/100~1/3,333,000秒 1/100~1/3,333,000秒 1/100~1/2,500,000秒
    メモリー*2 16GB / 32GB / 64GB 8GB / 16GB / 32GB
    メモリーセグメント 最大64分割
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Fマウント(絞りリングのないレンズにも対応) / Cマウント*3 / NMマウント*3 / EFマウン ト*3
    入力信号 IRIG-B / トリガー / ステータス
    出力信号 ステータス / DVI / 露光パルス
    トリガーモード NORMAL / EVENT / BURST / MULTI
    インターフェース 1,000BASE-T / USB2.0
    制御ソフトウェア HXLink(付属)
    カメラ電源 DC24V(ACパワーシステム付属)
    外形寸法*4 約(W)120×(H)140×(D)333 mm
    質量*5 約6.1Kg 約5.3Kg


  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 オプション
    *4 突起部、オプション品除く
    *5 カメラ本体のみ、オプション品除く

  • 各カメラの撮影速度・機能・オプションはこちら
  • MEMRECAM HX-4/HX-5/HX-6のカタログをご希望の場合は、お問い合わせフォームよりご請求ください。

  •
  • システム構成例

    オプションGX-HUBの使用により複数のMEMRECAMシリーズのカメラを完全同期して撮影することが可能です。

  •
  • HXLink(エイチエックスリンク)


  • ハイスピードカメラMEMRECAMシリーズはHXLink(エイチエックスリンク)で制御します。カメラ制御や、これらのカメラで作成された画像データ(MCFF*ファイル)・AVIファイルなどの再生が可能です。複数動画像ファイルの同期再生機能、スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能、簡易解析機能を搭載しています。

  • 基本仕様
    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM HX / GX / Q / fxカメラ(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF)をカメラ本体のメモリーからパソコンへダウンロード可能
    USB接続されたHDDへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像リサイズ ほか
    画像データ変換
    一括自動変換機能 複数のMCFFファイルをバッチ処理で汎用フォーマットに変換可能
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイ ルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF
    サムネイル表示 カメラを含む選択した画像ファイルを一覧サムネイル表示(選択可能)
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 / 複数ファイルの同期再生 ほか
    画像計測 座標計測(カメラプレビュー画像、カメラ画像ファイル、変換画像ファイル)
    LAA計測(カメラ画像ファイル、変換画像ファイル)
    *MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM Qシリーズ
    MEMRECAM HXシリーズ
    MEMRECAM GXシリーズ
    ULTRA Cam HS-106E ×
    MEMRECAM fxシリーズ ○(TCP/IPのみ)
    MEMRECAM ciシリーズ ×

  • ※MEMRECAM ciシリーズ、ULTRA Cam HS-106Eでは、リモート制御機能が動作しません。該当機種でリモート制御機能をご利用のお客様は弊社営業担当へお問い合わせください。
    ※HXLink1.62b以降、ULTRA Cam HS-106Eのリモート制御機能はサポートを終了しました。ULTRA Cam HS-106Eのリモート制御機能をご利用のお客様は、弊社営業担当へお問い合わせください。

  • 推奨動作環境
    対応OS Winddows 10(2017年1月リリースVer.1.93より対応)
    Winddows 8 / 8.1
    Windows 7
    CPU Intel Core i5、1.2GHz 以上(表示処理の速度はCPUの性能に大きく依存します)
    メモリー 64bit OS GB以上
    ディスプレイ 画面サイズ1,920×1,080 以上(フルカラー)
    ディスク空き容量 プログラム用に60MB以上

  • ※Windows 2000のサポートは終了しました。
    ※有償オプションGPU高速化機能の対応ドライバーはCUDA4.1以降の新しいものをご利用ください。CUDA4.0までのサポートは終了しました。


  • ダウンロード
    HXLinkは本サイトよりダウンロードして利用が可能です。詳しくは下記リンクからご確認ください。

  •
