HIGH SPEED CAMERAハイスピードカメラ

超高精細、高速度、大容量メモリを有したトップ・エンド ハイスピードカメラ

MEMRECAM HX-1

超高速高感度高解像度大容量メモリ一体型カラーモノクロ

MEMRECAM(メモリカム)HX-1は、かつてない画素数、速度を有したハイスピードカメラ(高速度カメラ)です。あらゆる研究開発から 生産技術分野まで幅広い用途・ニーズにお応えします。 高精細(2,560×1,920ピクセル)、高感度(モノクロISO40,000 )、高速度(1,300,000コマ/秒)といった機能を持つほか、内蔵メモリ最大128GB、外付けでは1TBまで搭載可能です。これまでにないスローモーション映像で詳細に観察・計測が行えます。

  • 高精細・WINDOW MOVE

    500万画素(2,560×1,920ピクセル)で2,000コマ/秒、フルハイビジョン画質で4,500コマ/秒のハイスピード撮影ができます。これまでにない高精細な映像を捉えることで、画像解析時により精度の高いデータを取得可能となりました。また、有効撮影エリア内で任意の撮影箇所を指定すると、指定した箇所を画面の中心に表示することが可能で、拡大撮影時のカメラの微調整が容易になります。

  • 最速130万コマ/秒の高速度

    500万画素で2,000コマ/秒、ハイビジョン画質10,000コマ/秒、320×232ピクセルで100,000コマ/秒の撮影が可能です。低速領域から高速領域までの高速現象を高画質で捉えることができるほか、最高130万コマ/秒まで撮影可能なため、インクジェット、放電などの超高速領域における撮影にも対応したハイスピードカメラです。

  • 大容量メモリ1TB

    カメラ本体には16/32/64/128GBのメモリが搭載できるほか、専用外付けメモリHD-Magを接続することで512GB、1TBまで拡張することが可能です。

    1TB増設時の撮影例):1,280×720ピクセルで500コマ/秒、10ビット記録時に約30分記録

  • 多種レンズマウントに対応

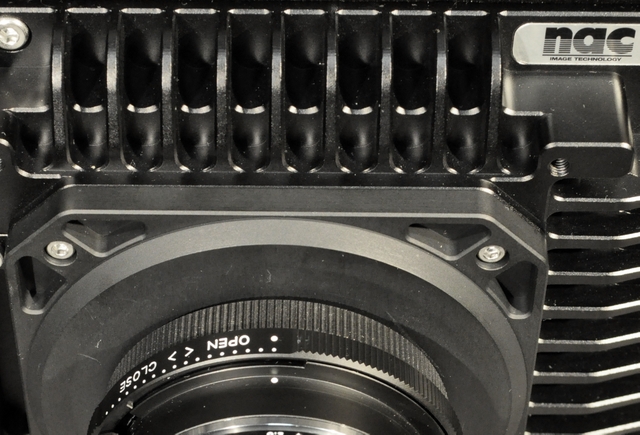

    ハイスピードカメラMEMRECAM HX-1マウント部
    FマウントGレンズ対応マウント
    レンズマウントはF、C、NM、EFから選択が可能です。Fマウントは絞りリングなしのGレンズに対応し、EFマウント(キヤノンマウント)はフォーカス、絞りを制御ソフト上でリモート制御可能です。

  • DUAL録画(2セグメント同時記録)

    メモリを2セグメントに分けて各セグメントごとに撮影速度、トリガータイミングを設定して同一シーンとして記録可能です。メモリセグメントは最大64セグメントまで割り当てることができます。

  • 技術PR

    ●HX-1は、フルHD画質を超える500万画素(2,560×1,920ピクセル)の高精細センサーを採用しているため、驚異的な高画質で高速映像を撮影できます。
    ●内蔵で最大128GB、外付で最大1TBの大容量メモリーが搭載できるため、長時間撮影、メモリーを分割しての複数回撮影やDownLoad RECなどさまざまな方法で記録が可能です。
    ●録画遅延設定、録画中の撮影速度可変(1~1/100倍速)など多彩な記録方法を標準搭載しています。
    ●USB2.0のネットワークで汎用HDDや2次記録媒体への画像保存も可能です。*1

    *1 オプションのJ-PAD3が必要

  •
  • MEMRECAM HX-1の仕様
    撮像素子*1 500万画素 固体撮像素子
    ISO感度(推奨露光指数) カラーISO 2,000 / モノクロISO 10,000
    (GXCモード時、カラーISO8,000 / モノクロISO40,000)
    電子シャッター 1/100~1/5,000,000秒
    メモリー*2 16GB / 32GB / 64GB / 128GB
    メモリーセグメント 最大64分割
    録画時間 8bit撮影時 約3.4秒
    10bit撮影時 約2.78秒
    12bit撮影時 約2.3秒
    (2,000fps、2,560×1,920pixel、32GB時)
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Fマウント(絞りリングのないレンズにも対応) / Cマウント*3 / NMマウント*3 / EFマウント*3
    入力信号 IRIG-B / トリガー / ステータス
    出力信号 NTSC / 露光パルス / ARMステータス / FAULTステータス / アナログRGB
    トリガーモード NORMAL / EVENT / BURST / MULTI / LINEAR
    インターフェース 1,000BASE-T / USB2.0
    制御ソフトウェア HXLink(付属)
    カメラ電源 DC24V(ACパワーシステム付属)
    外形寸法*4 約(W)206×(H)219×(D)319 mm
    質量*5 約9.0Kg
    撮影速度
    速度(fps) 水平解像度×垂直解像度*6(pixel)
    1,000 2,560×1,920
    2,000 2,560×1,920
    3,000 2,048×1,536
    4,500 1,920×1,080
    5,000 1,536×1,152
    6,000 1,408×1,056
    8,000 1,152×864
    10,000 1,280×720
    20,000 768×576
    30,000 512×512
    40,000 512×384
    50,000 384×384
    75,000 384×272
    100,000 320×232
    200,000 320×104
    1,300,000 320×8
    機能
    ダイナミックレンジ拡大機能 高輝度でのピクセル飽和を防いで画質を最適化
    同期撮影 GX-HUB*3の使用により完全同期撮影が可能
    (GX-HUBはfx用M-HUB*3と混在使用可能)
    PIV用2枚連続撮影モード
    (フレームストラドリング撮影)
    最短125nsのレーザーパルス光に対応
    撮影速度可変機能 撮影中に高速撮影と低速撮影切換え可能
    低速撮影は高速撮影の1/2~1/100まで設定可能
    イメージトリガー機能 画像上で任意に設定した検出エリアの輝度の変化を3段階で検出して撮影を開始
    ポストトリガー機能 トリガー信号入力から撮影開始までの間を最長65,536fpsまたは10分まで設定可能
    AND/ORトリガー TRIG1、TRIG2に入力されたトリガー信号に対して、ANDまたはORの条件で撮影開始
    リスタートトリガー機能 入力トリガー信号で新たに露光開始
    オートパイロット機能 撮影、データ保存などを任意のシーケンスで自動繰返し撮影可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ*3 不意の電源遮断時にもデータを保護
    オプション機器
    J-PAD3 撮影条件設定、再生条件設定、データ保存などに対応したリモートコントローラー
    ビューファインダー ピント合わせや撮影後の映像の確認をする5.7インチLCDモニター
    HD-Mag 外付けメモリーマガジン 512GB / 1TB
    GX-HUB HX、GX、fxシリーズのカメラ同期システムを構築

  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 オプション
    *4 突起部、オプション品除く
    *5 カメラ本体のみ、オプション品除く
    *6 録画速度の総画素数以下の場合、任意に設定可能

  •

  • HXLink(エイチエックスリンク)


  • ハイスピードカメラMEMRECAMシリーズはHXLink(エイチエックスリンク)で制御します。カメラ制御や、これらのカメラで作成された画像データ(MCFF*ファイル)・AVIファイルなどの再生が可能です。複数動画像ファイルの同期再生機能、スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能、簡易解析機能を搭載しています。

  • 基本仕様
    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM HX / GX / Q / fxカメラ(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF)をカメラ本体のメモリーからパソコンへダウンロード可能
    USB接続されたHDDへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像リサイズ ほか
    画像データ変換
    一括自動変換機能 複数のMCFFファイルをバッチ処理で汎用フォーマットに変換可能
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイ ルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF
    サムネイル表示 カメラを含む選択した画像ファイルを一覧サムネイル表示(選択可能)
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 / 複数ファイルの同期再生 ほか
    画像計測 座標計測(カメラプレビュー画像、カメラ画像ファイル、変換画像ファイル)
    LAA計測(カメラ画像ファイル、変換画像ファイル)
    *MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM Qシリーズ
    MEMRECAM HXシリーズ
    MEMRECAM GXシリーズ
    ULTRA Cam HS-106E ×
    MEMRECAM fxシリーズ ○(TCP/IPのみ)
    MEMRECAM ciシリーズ ×

  • ※MEMRECAM ciシリーズ、ULTRA Cam HS-106Eでは、リモート制御機能が動作しません。該当機種でリモート制御機能をご利用のお客様は弊社営業担当へお問い合わせください。
    ※HXLink1.62b以降、ULTRA Cam HS-106Eのリモート制御機能はサポートを終了しました。ULTRA Cam HS-106Eのリモート制御機能をご利用のお客様は、弊社営業担当へお問い合わせください。

  • 推奨動作環境
    対応OS Windows 10(2017年1月リリースVer.1.93より対応)
    Winddows 8 / 8.1
    Windows 7
    CPU Intel Core i5、1.2GHz 以上(表示処理の速度はCPUの性能に大きく依存します)
    メモリー 64bit OS 8GB以上
    ディスプレイ 画面サイズ1,920×1,080 以上(フルカラー)
    ディスク空き容量 プログラム用に60MB以上

  • ※Windows 2000のサポートは終了しました。
    ※有償オプションGPU高速化機能の対応ドライバーはCUDA4.1以降の新しいものをご利用ください。CUDA4.0までのサポートは終了しました。

  • ダウンロード
    HXLinkは本サイトよりダウンロードして利用が可能です。詳しくは下記リンクからご確認ください。

  •
