測定対象物にランダムにマーカーを貼り、2台のハイスピードカメラで変形プロセスを撮影することで、高精度な位置、変位量、速度および加速度を解析可能なシステムです。マーカーを貼るだけなので、複雑形状や回転体などへの対応が可能です。

用途例
・自動車ドアのオーバーシュート計測

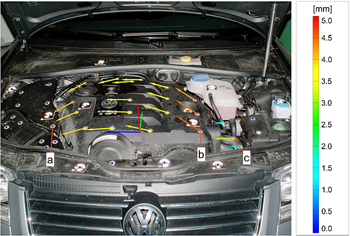

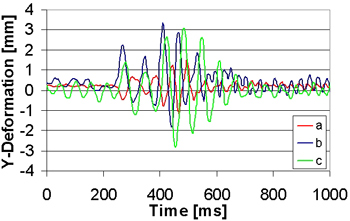

・エンジンルーム内の振動計測
・バンパーの振動計測
・タービンブレードの変位計測
・モバイル機器の落下試験


  • 特長

    line
    インポートされたCADデータに変位ベクトルなどの解析結果を重ねての表示や、動画像やグラフを組み合わせたAVI出力などのレポート機能により、業務の効率化に貢献します。

    More Info
  • 非接触多点計測
    変位挙動
    計測可能なマーカ数は300個以上。高価なセンサーや複雑な配線は不要。

    More Info
  • 3次元計測
    変位挙動
    2台のハイスピードカメラでマーカをステレオ撮影し、三角測量の原理で計測。

    More Info
  • 高速サンプリング
    変位挙動
    最高112万コマ/秒で詳細に計測。高速シャッターでブレを最小化して計測精度向上。

    More Info
  • CADデータインポート可能
    変位挙動
    CATIA、IGES、STEPなど3DCADデータのインポート可能。

    More Info
  • 変位挙動

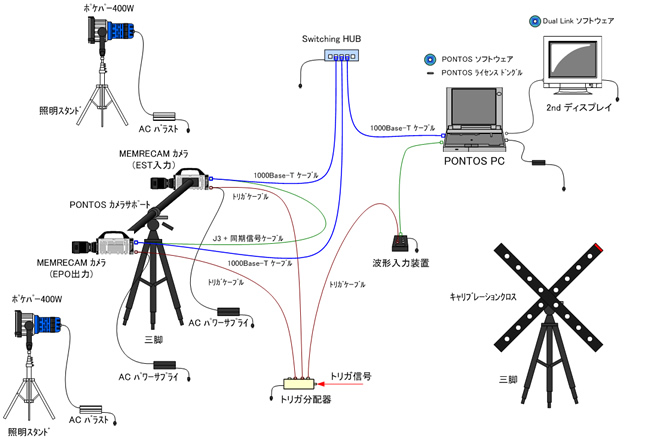

    システム構成図
    More Info
  • ワークフロー

    line
    ①測定物の準備

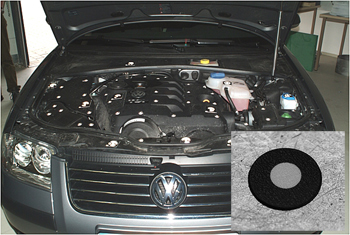

    測定対象にマーカーを貼り付け

    More Info
  • ②測定

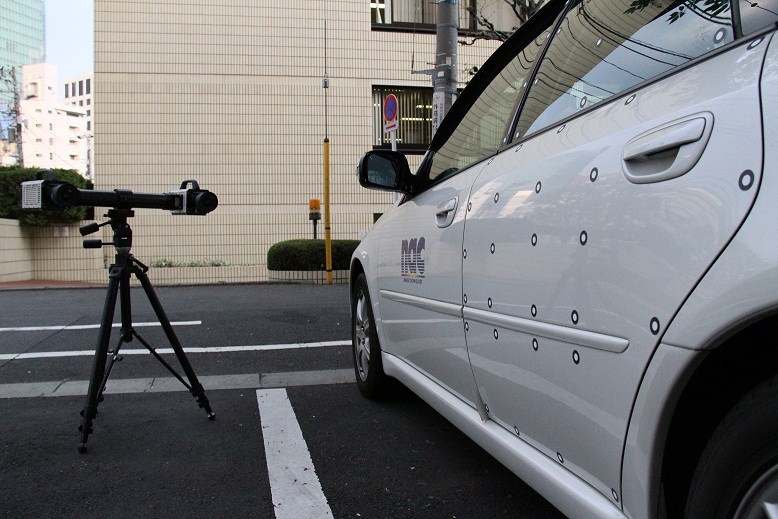

    2台のカメラで測定対象の動的変化の様子を撮影

    More Info
  • ③解析
    ・CATIA、IGES、STEPなど3DCADデータのインポート可能
    ・撮影した画像からマーカーの変化を自動追尾し、3次元位置を計算
    ・X、Y、Z座標および6自由度により表示
    ・距離、変位、速度、加速度、角度変位の分析
    ・結果をCADもしくはポリゴンに重ね合わせて表示可能
    ・レポート作成機能を使用し、テキスト、静止画、動画出力が可能

    More Info
  • 機能/仕様

    line
    ハイスピードカメラ(MEMRECAM HX-3を選択した場合)
    撮影速度 撮影コマ数/秒 画素数
    1,000 2,560×1,920
    3,000 2,048×1,536
    4,500 1,920×1,080
    5,000 1,536×1,152
    6,000 1,408×1,056
    8,000 1,152×864
    10,000 1,280×720
    最高1,129,000コマ/秒
    電子シャッター 1/100~1/1,420,000秒
    メモリー 16GB / 32GB / 64GB 購入時選択
    録画時間
    (2,000コマ/秒、2,560×1,920ピクセル、32GB)
    8bit撮影時 約3.4秒
    10bit撮影時 約2.7秒
    12bit撮影時 約2.3秒
    ARAMIS(PONTOS LIVE)*1
    測定範囲 20×16mm〜2,500×2,000mm
    ひずみ測定精度 0.01%(使用カメラ・撮影エリアにより異なる)
    変位測定精度 ±0.05mm(使用カメラ、撮影エリアにより異なる)
    計測可能マーカー数 300以上
    *1 製造元:gom社、国内輸入総代理店:丸紅情報システムズ株式会社

    More Info

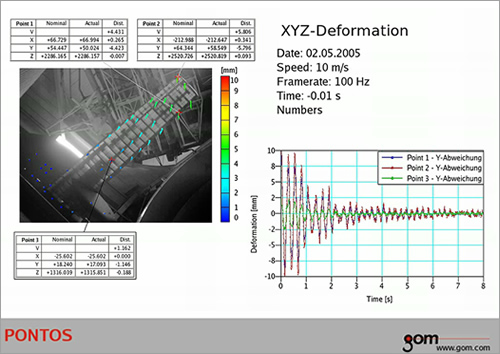

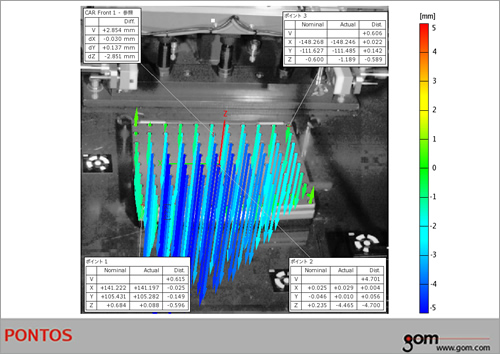

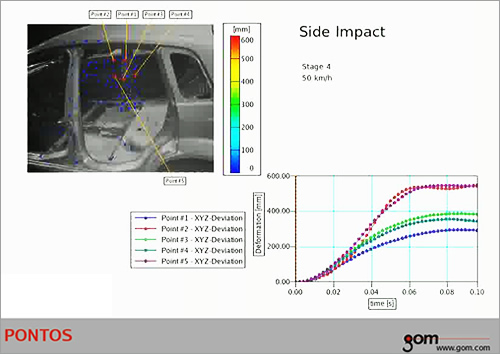

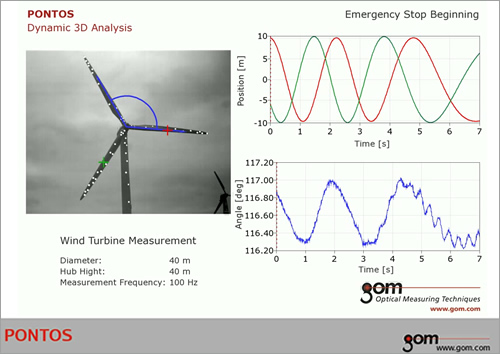

  • 解析例

    line
    More Info
  • 変位挙動

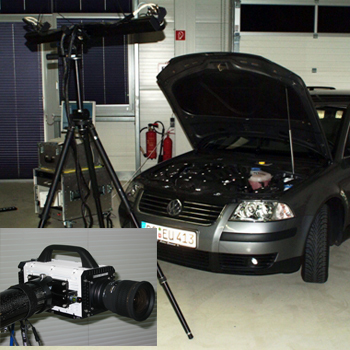

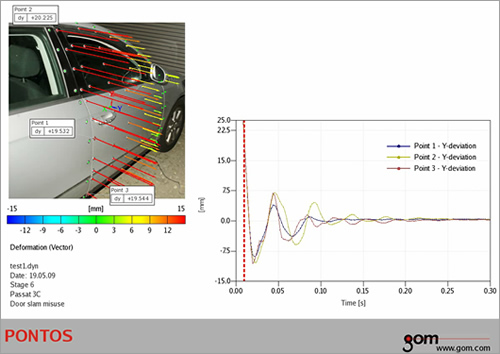

    自動車ドア振動計測の様子
