落下ハイスピードカメラ解析システム

落下・衝撃解析

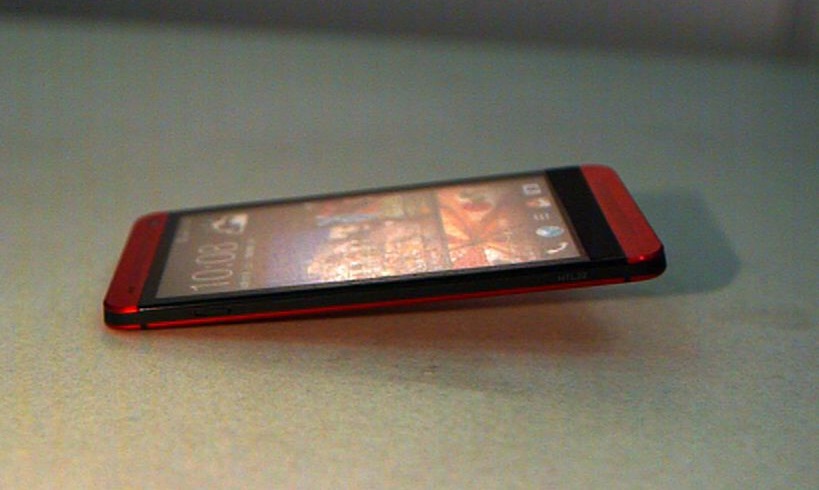

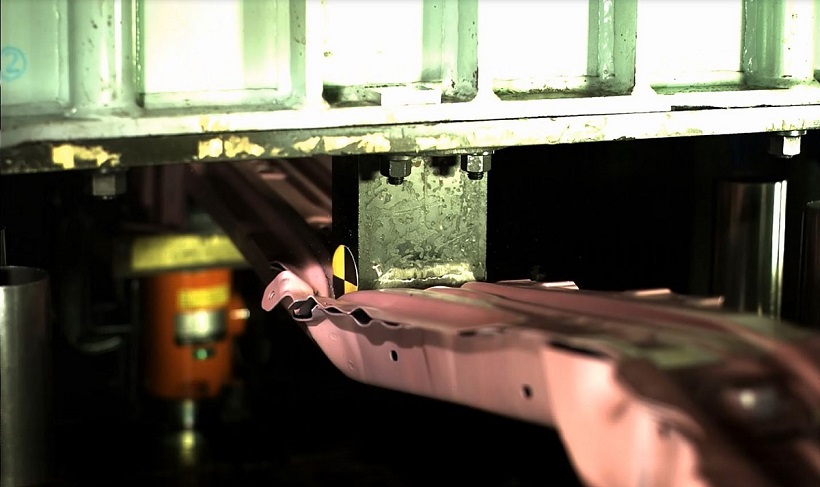

落下・衝撃解析は、モバイル機器や容器、鉄鋼など各種部品の落下・衝撃時の変形量・衝撃量を定量的に解析できるシステムです。被写体の落下着地姿勢を高精度に制御可能な落下試験機と高精細・高感度なハイスピードカメラ・画像解析ソフトを使用することで、高速かつ高精度に変位・速度・角度などのデータ解析できるほか各種センサーからの外部電圧データを同期収集することが可能です。

category_img

  • 落下・衝撃解析

    line
    ペットボトルの落下試験解析画面
    ペットボトルの落下試験解析画面
    MEMRECAMシリーズでハイスピード撮影した映像ファイル(動画、静止画、Raw)にあるターゲットポイントを自動追尾し、得られた座標データから速度・変位・面積などの定量解析が行えます。また、外部アナログ波形データとの同期表示や解析画面の動画出力できます。ハイスピードカメラを2台使用すれば3次元解析も可能です。
    ・追尾対象:動画ファイル(AVI、WMV)、連番ファイル(TIFF、BMP、JPG)、RAW(MCFF)
    ・追尾種類:マーカー自動追尾(4分割円、明点、暗点など)
    ・物理量算出:変位、速度、角度、面積、他
    ・インポート:アナログ波形データ(最大2MHz)*、座標データ
    *オプション品

    More Info
  • 落下・衝撃解析システム
    モバイル機器をはじめ各種部品など、落下衝撃時の変形衝撃量を定量的に解析するシステムです。
    被写体の落下着地姿勢を高精度に制御可能な落下試験機と高精細・高感度ハイスピードカメラ MEMRECAM(メモリカム)シリーズ・画像解析ソフトMOVIAS Neo(ムービアスネオ)を使用することで、落下時の変位・速度などのデータ算出や各種センサーからの波形データを同期収集し、定量解析が可能です。

    More Info
  • システム構成
    落下試験機を用いて落下着地姿勢を高精度に制御した対象物をハイスピードカメラで撮影します。
    撮影した映像(AVIファイル)上のターゲットポイントを動作解析ソフトウェアMOVIAS Neo(ムービアスネオ)で自動トラッキング、得られた座標データから速度・変位などのデータ出力ができます。また、アナログ波形データをインポートすることで波形・座標・動画の同期表示やその表示を動画出力できます。カメラ2台使用することにより3次元解析も可能です。

    More Info
  • 撮影部
    More Info
  • ハイスピードカメラ MEMRECAM MX

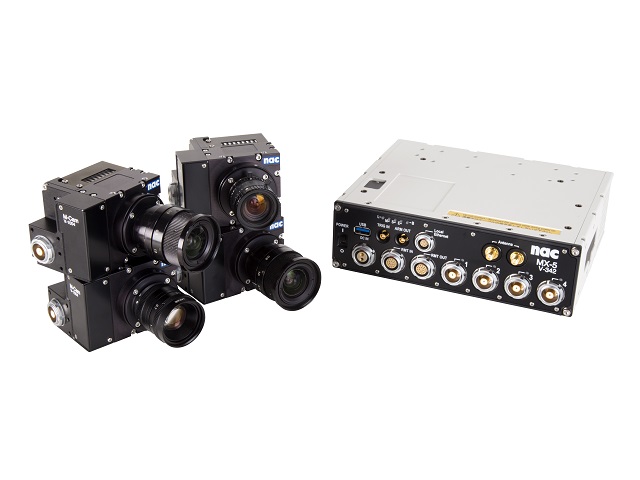

    ハイスピードマルチカメラシステム MEMRECAM MX
    1台の本体部“MX-5”に最大4台のフルHD小型カメラヘッド“M-Cam”を接続して同期撮影が可能なハイスピードマルチカメラシステム
    ISO感度 カラー/モノクロ 8,000 / 32,000
    解像度 1,920×1,080pixel
    撮影速度 50~100,000fps
    記録時間 2.0秒以上(1,000fps、4GB、8bit時)

    More Info
  • ハイスピードカメラ i-SPEED726
    ISO感度 カラー / モノクロ 1,800 / 5,000
    解像度 2,048×1,536pixel
    撮影速度 100~1,000,000fps
    記録時間 30.9秒以上(1,000fps、96GB時)

    More Info
  • 試験機
    More Info
  • 落下試験機 DT-202/205
    DT-202(左) DT-205(右)
    DT-202(左) DT-205(右)
    高精度な落下姿勢制御機能により、試験対象の試料を上部でチャックした姿勢のまま着地させることが可能です。繰り返し行う落下試験でも、常に安定した再現性のある実験結果を得ることができます。試験機本体はコンパクトに設計されており、狭い実験室への据え付けも可能。また、AC100Vで動作するため専用の電源工事も必要ありません。

    More Info
  • 解析部
    More Info
  • 動作解析ソフトウェア MOVIAS Neo(ムービアスネオ)

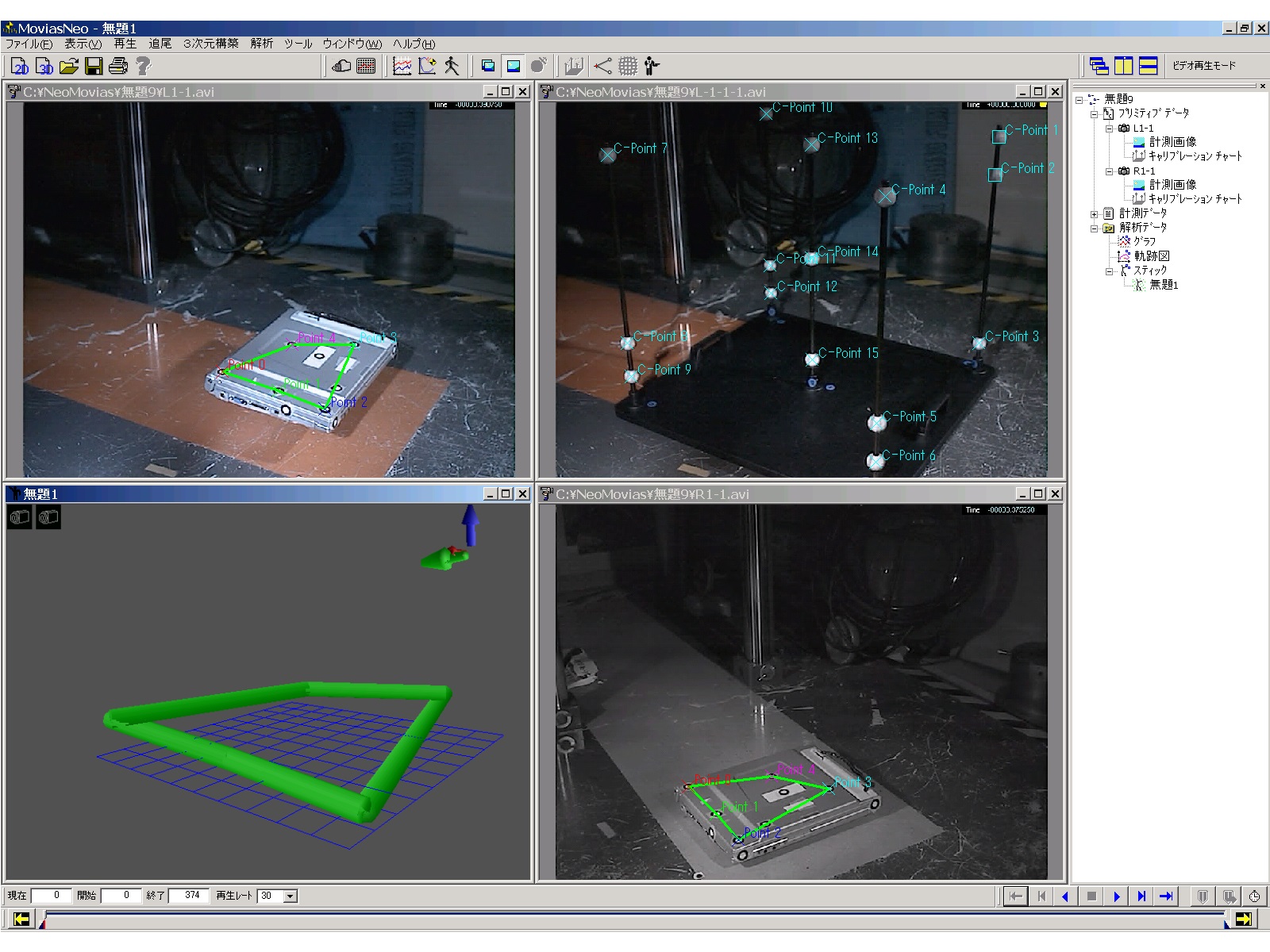

    モバイルPC落下の3D解析
    モバイルPC落下の3D解析
    ハイスピードカメラなどで撮影された映像データを元に定量解析を行うソフトウェアです。被写体のマーカや特徴点を自動的にトラッキング(追尾)し、トラッキングした対象点の位置、変位、速度、加速度などを定量解析します。解析結果は、グラフやリスト、スティック表示など様々な出力に対応しています。

    More Info

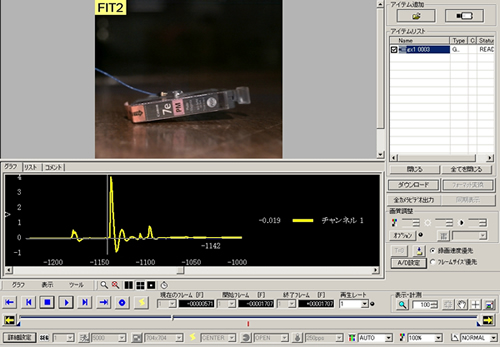

  • アナログ波形データ収集装置
    ハイスピードカメラMEMRECAMシリーズ専用ソフトウェア GX/HXLinkでカメラの制御、外部アナログ波形データの設定・取込・保存が容易に行える装置です。

    サンプリング周波数 最大2MHz
    データ分解能 16bit
    チャンネル数 2ch/4ch/6ch/12ch シングルエンド、差動8ch
    入力電圧レンジ ±1.25V、±2.5V、±5V、±10V
    インターフェース USB2.0
    More Info
  • More Info
  • 導入事例
    業種: 電子電機機器 / 食品・飲料 / 化粧品 / 薬品・薬剤 / 部品 など
    対象: スマートフォン / 携帯電話 / タブレット / ノートパソコン / 電子辞書 / ペットボトル など
