流体

2D/3D PIV

category_img

流体解析システムでは、通常肉眼視できない透明な空気や水にトレーサーを混ぜ、流れ場を可視化し、その映像から、流れ方向や流速の定量化解析を行うことができます。シミュレーションデータと突き合わせ、計算精度の向上や実測値確認をすることが可能です。


  • 2D/3D 時系列PIVシステム

    line

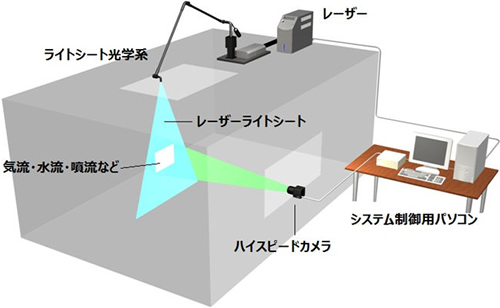

    2D/3D 時系列PIVシステムのシステム構成図
    2D/3D 時系列PIVシステムのシステム構成図
    2次元PIVでは、ライトシートに照射された面のトレーサー粒子挙動を1台のカメラで撮影し、平面内の2次元速度分布を計測します。ステレオ3次元PIVでは、幅のあるライトシートと2台のカメラを使用します。
    2台のカメラは撮影角度の違いにより、奥行き方向に視差が生じるため、この差を利用して3軸方向の速度成分を計算します。

    ・風洞試験の流れ解析
    ・燃焼場の流れ解析
    ・微小流路内の流れ解析(マイクロPIV)
    ・噴霧された微粒子の速度解析

    More Info
  • 撮影部

    line
    More Info
  • ハイスピードカメラ MEMRECAM ACS-1
    ハイスピードカメラ MEMRECAM ACS-1
    ISO感度 モノクロ 50,000
    解像度 1,280×896pixel
    撮影速度 50~540,000fps
    記録時間 5.6秒(10,000fps、64GB、8bit時)

    More Info
  • ハイスピードカメラ MEMRECAM HX-3
    ハイスピードカメラ MEMRECAM HX-3
    ISO感度
    カラー / モノクロ
    2,000 / 10,000
    解像度 2,560×1,920pixel
    撮影速度 50~1,300,000fps
    記録時間 6.9秒以上(1,000fps、32GB、8bit時)
    フレームストラドリングΔt 125ns

    More Info
  • ハイスピードカメラ MEMRECAM HX-6
    ハイスピードカメラ MEMRECAM HX-6
    ※画像はHX-3
    ISO感度
    カラー / モノクロ
    2,000 / 10,000
    解像度 2,560×1,920pixel
    撮影速度 50~650,000fps
    記録時間 6.9秒以上(1,000fps、32GB、8bit時)
    フレームストラドリングΔt 250ns

    More Info
  • 解析部

    line
    More Info
  • Koncerto II(コンチェルトII)
    KoncertoIIは、PIV解析を行うソフトウェアです。解析結果は、速度ベクトル、平均速度ベクトル、標準偏差などさまざま形で得ることができます。各ベクトルと元画像重ね合わせ、スケール投入表示なども可能です。また、リアルタイム速度ベクトル表示により、条件出しが簡便に行えるようになりました。
    ・速度ベクトル
    ・平均速度ベクトル
    ・標準偏差
    ・定点速度変化表示
    ・X-Y成分それぞれの速度場ベクトル
    ・速度場等高表示
    ・ベクトルスムージング

    More Info
  • Koncerto II LITE(コンチェルトII ライト)
    KoncertoIIのアルゴリズムが限定された低価格バージョン
    (アップグレードも可能)

    More Info
  • 導入事例

    line
    業種: 自動車メーカー / 自動車部品メーカー / 重工業メーカー / バイオ関係 など
    対象: 風洞試験 / 生物の羽回り計測 / 空調周りの計測 / 騒音関係 / 溶接シールドガス流れ など

    More Info
  • More Info
  •

流体計測システム(2D/3D)
