溶接ハイスピードカメラ解析システム

Weld-Judge、溶接可視化、溶接温度解析

アーク、レーザー、ハイブリッドとさまざまな方法で接合される溶接プロセスをスローモーション映像で可視化・解析することができます。可視化においては、アーク挙動、溶融プール、スパッタ飛散、スラグ生成、凝固挙動などの観察できるほか、電圧/電流などの波形データの同期収集ができます。また、不具合解析および改善、ラインにおける品質向上ツールとして良否判定や、取得した画像を基に温度分布解析が行えます。

category_img

  • 溶接リアルタイム良否判定システム Weld-Judge

    line

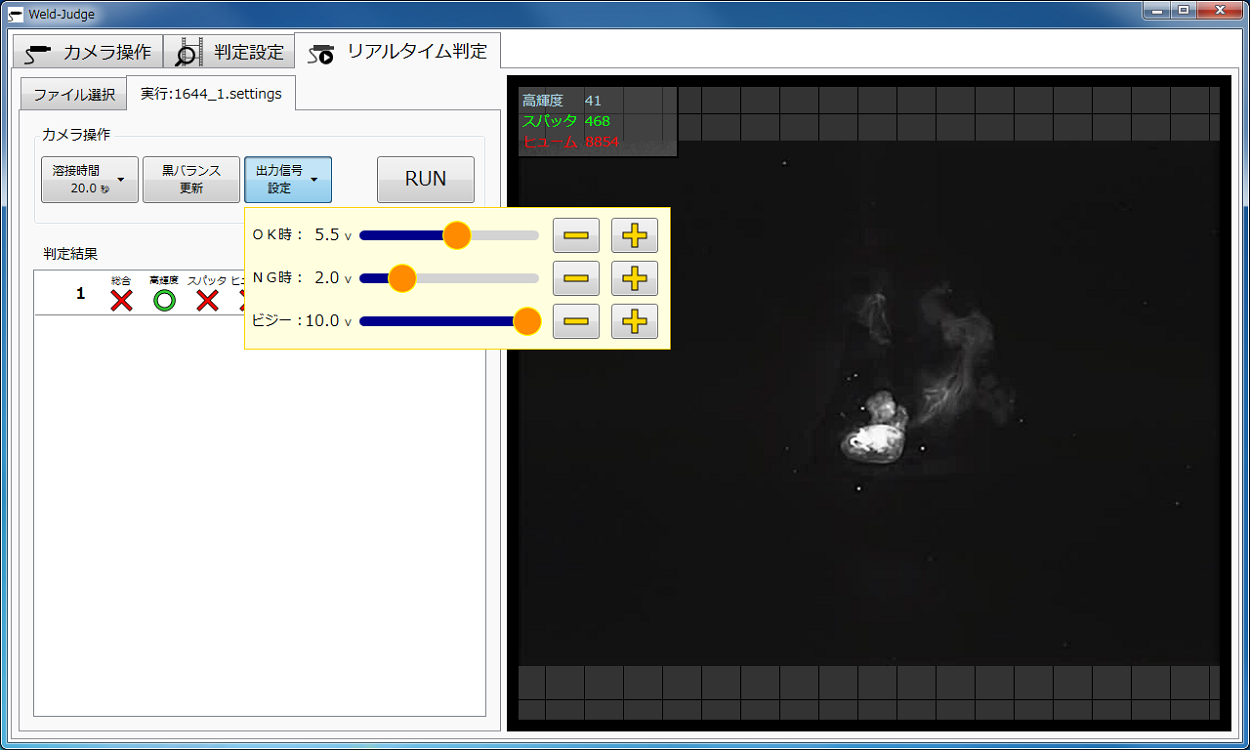

    「Weld-Judge」操作画面
    「Weld-Judge」操作画面

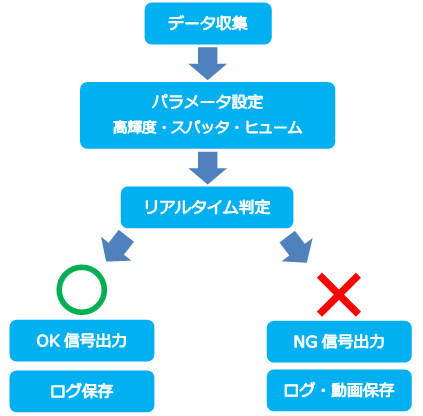

    「Weld-Judge(ウェルドジャッジ)」は、専用に開発された装置で収集した映像を基にユーザーが設定する高輝度、スパッタ、ヒュームの3種を基準に溶接プロセス中に良否を判定する装置です。判定によりログ、動画保存ができるほか、判定出力信号を加工機へフィードバックすることも可能です。製造ラインでの生産効率、品質向上のツールとして活用いただけます。

    <主な特長>
    ・500Hzでリアルタイム判定
    ・小型カメラなため同軸、装置設置が容易
    ・溶接後即座に良否判定、動画として保存可能


    More Info
  • 溶接リアルタイム良否判定システム Weld-Judge
    Weld-Judgeは、高輝度、スパッタ、ヒューム3種をユーザー側がパラメーターを設定し、リアルタイムで良否判定する装置です。各判定による信号出力があるほか、ログ・動画保存ができ、加工機へフィードバックすることも可能です。

    More Info
  • More Info
  • システム構成

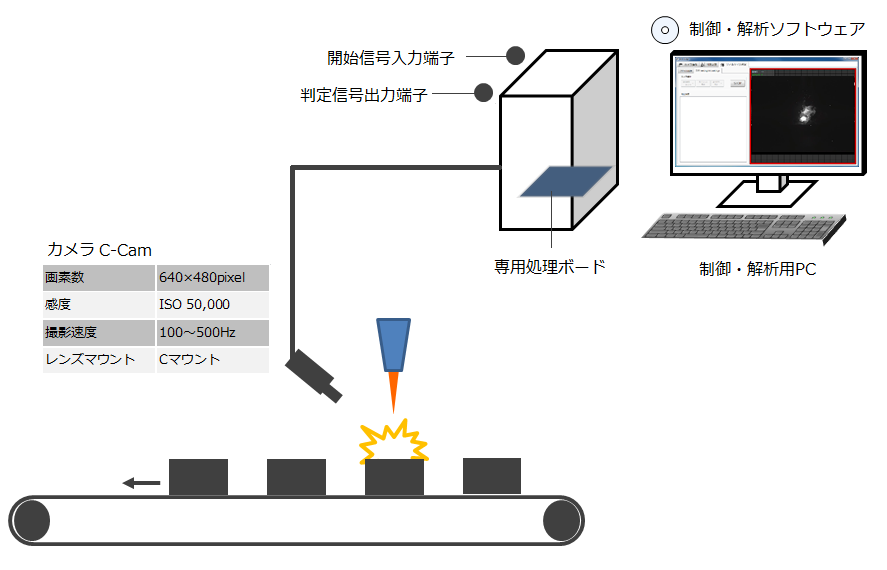

    専用に開発された処理ボード、ソフトウェア、制御・開発用PC、映像を取得するカメラ(C-Cam)で構成されています。カメラは小型・高感度タイプを採用し、同軸撮影や溶接ロボットに取り付けて撮影することも可能です。

    More Info
  • More Info
  • More Info
  • More Info
  • 導入事例
    業種 : 自動車 / 鉄・非鉄金属 / 重工業
    対象 : MAG溶接 / YAGレーザー溶接 / アーク溶接 / 溶断

    More Info
  • 溶接可視化

    line
    溶接スローモーション動画と波形の同期解析
    溶接スローモーション動画と波形の同期解析

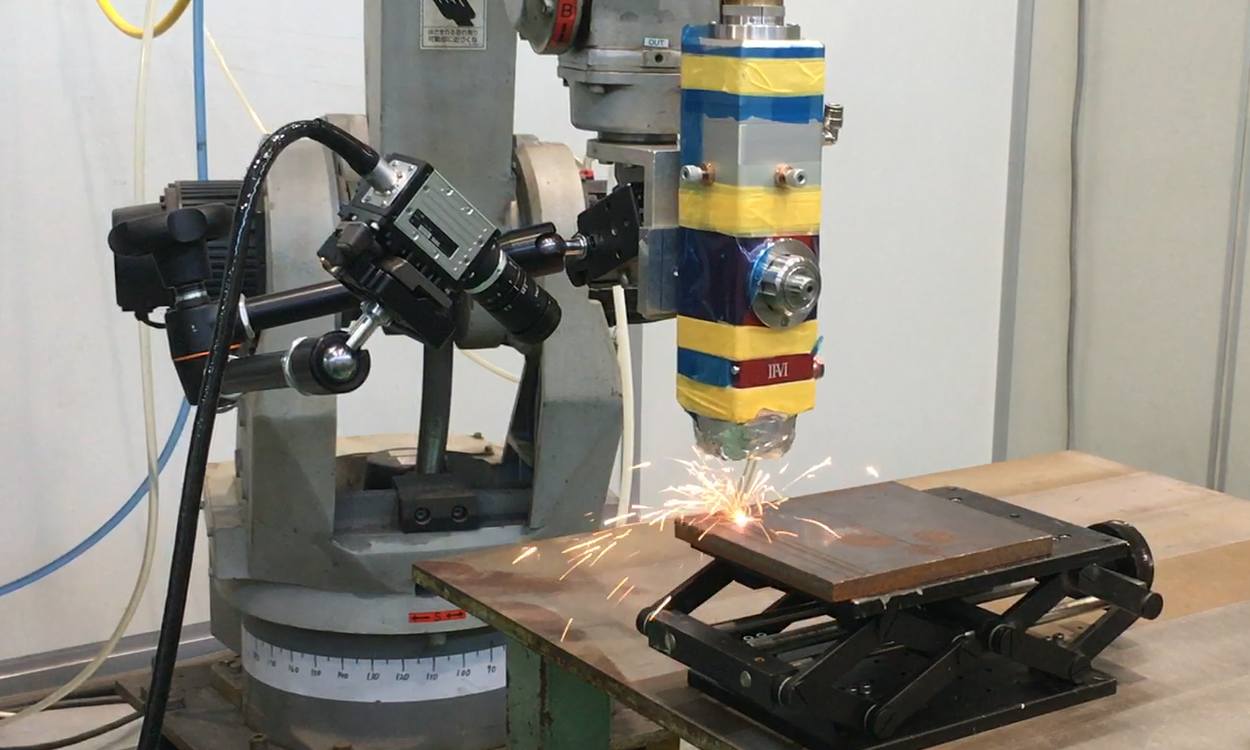

    ロボット溶接、ガルバノスキャナ、定点観測などさまざまな溶接環境に合わせ、高精細カメラ、超高感度カメラ、超小型カメラといった多様なカメラをラインナップしています。アーク挙動、溶融プール、スパッタ飛散、スラグ生成、凝固挙動などの観察ができるほか、電圧/電流などの波形データを同期収集・表示します。波形の動きに対して、その瞬間に何が行ったのかを視覚的に確認することができます。

    サンプリング周波数 最高2MHz
    データ分解能 16bit
    チャンネル数 最大12ch.
    入力電圧レンジ ±1.25V~±10V
    インターフェース USB2.0
    More Info
  • 溶接可視化システム
    溶接可視化システムでは、人間の目では見ることのできない溶接の様子をスローモーション映像で即座に表示・観察することができます。溶接プール、スパッタ、凝固などの様子を記録するだけでなく、波形データとの同期解析をすることで、波形に変化があった際に何が起きていたかを視覚的に確認することができます。

    More Info
  • 溶接
    More Info
  • システム構成
    ハイスピードカメラMEMRECAM(メモリカム)で撮影時にアナログ波形データ収集装置を用いて同時記録した溶接機の電圧・電流値の波形データと、ハイスピードカメラ映像をパソコン上で同期再生します。
    スローモーション画像と波形を同期させた状態で観察すると共に定量解析も可能となります。波形データはテキスト出力し、エクセルへのインポートも可能です。
    また、撮影部となるハイスピードカメラは用途や現場の状況に合わせて選択できます。

    More Info
  • 撮影部
    More Info
  • ハイスピードカメラ MEMRECAM HX-7S
    ISO感度 カラー / モノクロ 2,000 / 10,000
    解像度 2,560×1,920pixel
    撮影速度 50~200,000fps
    記録時間 6.9秒以上(1,000fps、32GB、8bit時)

    More Info
  • ハイスピードカメラ MEMRECAM Q5
    ハイスピードマルチカメラシステム MEMRECAM Q5
    複数のカメラで多方向から同時に撮影可能なマルチカメラシステム
    [μ-Cam]15mm角の超小型モデル
    [C-Cam] カラーISO8,000の高感度モデル
    [P2/S2-Cam] 車載計測や機械内部の狭い空間へも設置可能

    More Info
  • μ-Cam C-Cam P2/S2-Cam
    ISO感度 カラー / モノクロ 2,000 / 8,000 8,000 / 50,000 1,000 / 4,000
    解像度 640×480pixel 640×480pixel 640×480pixel
    撮影速度 100/250/500/1,000fps 50~25,000fps 50~100,000fps

    More Info
  • 解析部
    More Info
  • アナログ波形データ収集装置
    アナログ波形データ収集装置
    アナログ波形データ収集装置
    ハイスピードカメラMEMRECAMシリーズ専用ソフトウェア GX/HXLinkでカメラの制御、外部アナログ波形データの設定・取込・保存が容易に行える装置です。

    サンプリング周波数 最大2MHz
    データ分解能 16bit
    チャンネル数 2ch/4ch/6ch/12ch シングルエンド、差動8ch
    入力電圧レンジ ±1.25V、±2.5V、±5V、±10V
    インターフェース USB2.0
    More Info
  • More Info
  • 導入事例
    業種 : 自動車 / 鉄・非鉄金属 / 官公庁 / 大学
    対象 : TIG・MAG溶接 / YAGレーザー溶接 / アーク溶接 / 溶断

    More Info
  • 溶接温度解析

    line
    溶接温度解析
    溶接温度の疑似カラー表示
    溶接溶融池の温度解析はナックハイスピードカメラで得られた画像を専用ソフト「Thermias(サーミアス)」に読み込むことでデータ算出が可能です。二色比法理論に基づいた画像処理により、700℃~2,800℃の温度帯の被写体について擬似カラー、温度マップ、ラインプロファイル表示や時系列グラフ等として結果を表示・出力することができます。また白黒カメラと専用光学系(TM2S)を組み合わせることで、一つのセンサー内から異なる波長のみ抽出し、低温から高温の広い領域の温度計測が行えます。


    温度計測法 Hottel-Broughton法と二色比法による温度計測
    計算処理画素数 最大2,560×1,920pixel
    計測温度範囲 700℃~2,800℃(対象物質、撮影条件による)
    データ入力 MEMRECAMシリーズで撮影したRAWデータ(MCFFファイル)*
    データ出力 温度ヒストグラム表示、CSV出力ほか
    *MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)
    More Info
  • 溶接温度解析システム
    専用ソフト「Thermias(サーミアス)」を用いてハイスピードカメラの画像から二色比法理論に基づいた画像処理を行い、溶接や燃焼などの温度分布解析が可能です。温度分布ヒストグラム、ラインプロファイル、時系列温度変化などをグラフ化する機能も搭載されています。結果はテキスト(CSV形式)や動画(AVI形式)、連番の静止画 (TIFF、BMP、JPEG形式)で出力されます。

    More Info
  • システム構成
    カラーカメラで撮影した溶接画像はRGBのうち任意の二波長を選択して温度解析を行ないます。白黒カメラと二分岐光学系TM2Sの組み合わせで撮影した溶接画像は近赤外領域を除いて自由に二波長を選択できます。

    ※使用する波長に合わせて二分岐光学系TM2Sをカスタマイズする必要があります。
    ※溶接を撮影する時と同条件で、温度較正用として黒体炉または標準となる光源の画像を取得し、同時にそれらの放射温度を計測する必要があります。

    More Info
  • 溶接温度解析システム構成例
    溶接温度解析システム構成例
    More Info
  • More Info
  • 撮影部
    More Info
  • ハイスピードカメラ MEMRECAM HX-7S
    ISO感度 カラー / モノクロ 2,000 / 10,000
    解像度 2,560×1,920pixel
    撮影速度 50~200,000fps
    記録時間 6.9秒以上(1,000fps、32GB、8bit時)

    More Info
  • 二分岐光学系 TM2S
    対応波長 可視光~近赤外領域(波長組み合わせについては要相談)
    マウント 対物側:Cマウント、カメラ側:Fマウント
    対応光学サイズ 最大(H)21.12mm×(V)11.88mm
    対応画素数 最大1,920×1,080pixel
    外形寸法 (W)120×(H)116×(D)197mm
    質量 約2.5kg

    More Info
  • 解析部
    More Info
  • 温度解析ソフトウェア Thermias
    Thermiasヒストグラム
    解析結果をヒストグラムで表示
    Thermias(サーミアス)はハイスピードカメラの画像から二色比法理論に基づいた画像処理を行い、温度解析ができるソフトウェアです。カラーまたは白黒カメラ(二分岐光学系TM2Sを使用)に対応します。温度は700~2,800℃ までの計測が可能で、温度擬似カラー表示のほか、指定矩形領域内の温度表示や分布(ヒストグラム)、指定点の温度時系列変化(最大・最小・平均値)、ラインプロファイル表示をします。解析結果はテキスト(CSV)に加え、連番の静止画(BMP、BMP、PNG)や動画(AVI)で出力できます。(合成、個別選択)

    More Info
  • 導入事例
    業種 : 自動車 / 鉄・非鉄金属 / 官公庁 / 大学
    対象 : 溶接/ ディーゼル燃焼

    More Info
  • 溶接プロセスサポート Weld-Support

    line
    Weld-Supportソフトウェアの解析画面
    Weld-Supportソフトウェアの解析画面
    Weld-Support(ウェルドサポート)はリアルタイムモデルのWeld-Judgeシステムにあるソフトアルゴリズムを継承したオフライン解析ソフトウェアです。ナックハイスピードカメラで撮影・収集した映像中のスパッタ数・ヒューム面積・高輝度面積を画像処理にて自動的に検出し、算出したデータを基に最適な条件をサポートします。

    入力データ MEMRECAMシリーズで撮影した動画(avi)
    対象 高輝度面積、スパッタ数、ヒューム面積
    結果 pngファイルにて保存
    More Info
  • 溶接プロセスサポート Weld-Support
    Weld-Supportは、ナックハイスピードカメラで撮影した映像中のスパッタ数・ヒューム面積・高輝度面積を画像処理で自動的に検出し、溶接の良否が判定できるシステムです。溶接手法の最適な条件を定量化します。

    More Info
  • More Info
  • システム構成
    ハイスピードカメラMEMRECAM(メモリカム)で撮影した映像をWeld-Supportソフトウェアで解析し、溶接の良否を判定します。スパッタ数・ヒューム面積・高輝度面積の各閾値はユーザーが自由に設定できます。また、撮影部となるハイスピードカメラは用途や現場の状況に合わせて選択できます。

    More Info
  • 撮影部
    More Info
  • ハイスピードカメラ MEMRECAM GX-5F
    溶接
    複数のカメラで多方向から同時に被写体を撮影可能なマルチカメラシステム
    [μ-Cam]15mm角の超小型モデル
    [C-Cam] カラーISO8,000の高感度モデル
    [P2/S2-Cam] 車載計測や機械内部の狭い空間へも設置可能
    [HR-Cam] 1,280×960pixel高精細タイプ

    More Info
  • μ-Cam C-Cam P2/S2-Cam HR-Cam
    ISO感度
    カラー / モノクロ
    2,000 / 8,000 8,000 / 50,000 1,000 / 4,000 5,000 / 20,000
    解像度 640×480pixel 640×480pixel 640×480pixel 1,280×960pixel
    撮影速度 100/250/500/1,000fps 50~25,000fps 50~100,000fps 50~100,000fps

    More Info
  • 解析部
    More Info
  • Weld-Supportソフトウェア
    Weld-Supportソフトウェアでの解析画面
    Weld-Supportソフトウェアでの解析画面
    ナックハイスピードカメラで撮影した映像中のスパッタ数・ヒューム面積・高輝度面積を画像処理で自動的に検出し、溶接の良否が判定できます。各条件はユーザーが設定できるので、現場の状況にあった最適な溶接手法が確立できます。

    More Info
  • More Info
  • 導入事例
    業種 : 自動車 / 鉄・非鉄金属
    対象 : MAG溶接 / YAGレーザー溶接 / アーク溶接 / 溶断

    More Info
  •
